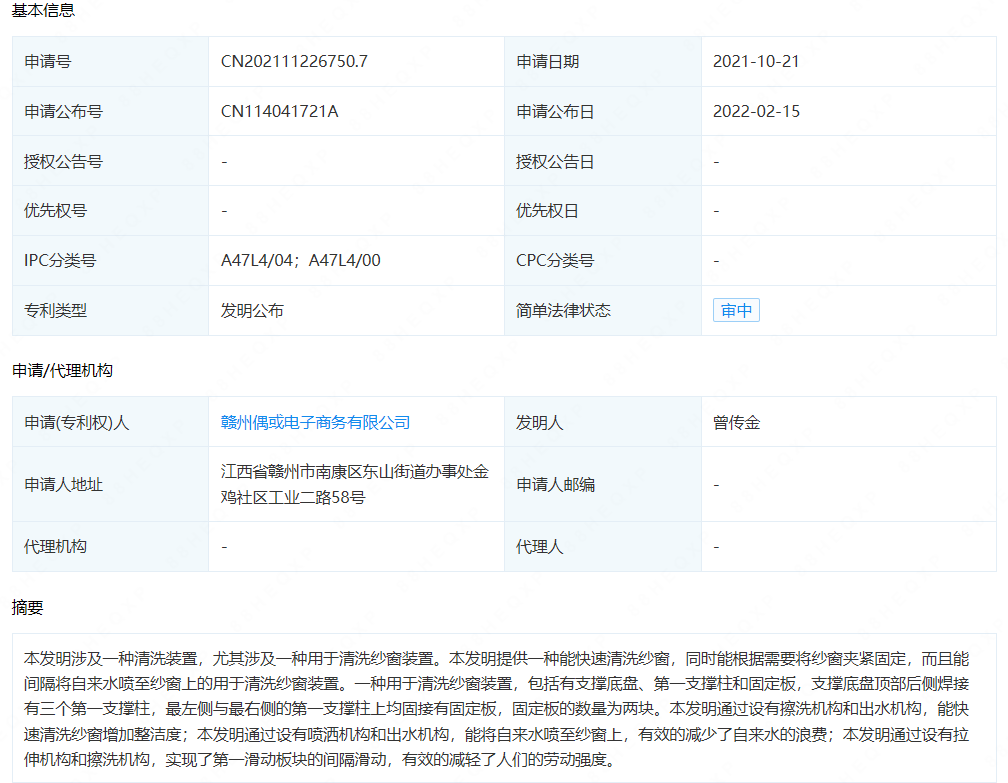

摘要： : 本发明涉及一种清洗装置，尤其涉及一种用于清洗纱窗装置。本发明提供一种能快速清洗纱窗，同时能根据需要将纱窗夹紧固定，而且能间隔将自来水喷至纱窗上的用于清洗纱窗装置。一种用于清洗纱窗装置，包括有支撑底盘、第一支撑柱和固定板，支撑底盘顶部后侧焊接有三个第一支撑柱，最左侧与最右侧的第一支撑柱上均固接有固定板，固定板的数量为两块。本发明通过设有擦洗机构和出水机构，能快速清洗纱窗增加整洁度；本发明通过设有喷洒机构和出水机构，能将自来水喷至纱窗上，有效的减少了自来水的浪费；本发明通过设有拉伸机构和擦洗机构，实现了第一滑动板块的间隔滑动，有效的减轻了人们的劳动强度。 法律状态

详情： :

1.一种用于清洗纱窗装置，包括有支撑底盘（1）、第一支撑柱（2）和固定板（3），支撑底盘（1）顶部后侧焊接有三个第一支撑柱（2），最左侧与最右侧的第一支撑柱（2）上均固接有固定板（3），固定板（3）的数量为两块，其特征是，还包括有刷子（4）、擦洗机构（5）和出水机构（6），支撑底盘（1）顶部滑动式设有擦洗机构（5），擦洗机构（5）上安装有刷子（4），擦洗机构（5）顶部固接有出水机构（6）。

2.根据权利要求1所述的一种用于清洗纱窗装置，其特征是，擦洗机构（5）包括有第二支撑柱（51）、第一滑动板块（52）、滑柱（53）和放置板（54），支撑底盘（1）顶部左右两侧均滑动式设有第二支撑柱（51），两根第二支撑柱（51）顶端固接有滑柱（53），两根滑柱（53）内均滑动式设有第一滑动板块（52），两块第一滑动板块（52）后端与刷子（4）连接，两根滑柱（53）顶端之间连接有放置板（54）。

3.根据权利要求2所述的一种用于清洗纱窗装置，其特征是，出水机构（6）包括有水箱（61）、导流管（62）、压板（63）、第一滑杆（64）和洒头（65），放置板（54）顶部安装有水箱（61），放置板（54）上固接有导流管（62），导流管（62）顶端穿入水箱（61）内，水箱（61）内壁左右两侧均焊接有第一滑杆（64），两根第一滑杆（64）之间滑动式设有压板（63），压板（63）与水箱（61）内壁滑动式配合，导流管（62）上间隔贯穿设有四个洒头（65）。

4.根据权利要求3所述的一种用于清洗纱窗装置，其特征是，还包括有喷洒机构（7），喷洒机构（7）包括有气缸（71）、活塞（72）、挤压管（73）、堵塞块（74）、固定环（75）和第一弹簧（76），放置板（54）左右两侧均通过螺栓固接有气缸（71），气缸（71）的数量为两个，导流管（62）上部左右两侧均贯穿设有挤压管（73），挤压管（73）的数量为两根，两个气缸（71）的伸缩杆上均安装有活塞（72），活塞（72）与对应的挤压管（73）滑动式配合，导流管（62）与挤压管（73）内均滑动式设有堵塞块（74），堵塞块（74）左右两端均焊接有第一弹簧（76），第一弹簧（76）的数量为两根，右侧的第一弹簧（76）外端与活塞（72）连接，左侧的第一弹簧（76）外端设有固定环（75），固定环（75）与左侧的活塞（72）接触配合。

5.根据权利要求4所述的一种用于清洗纱窗装置，其特征是，还包括有拉伸机构（8），拉伸机构（8）包括有第一连接杆（81）、绕线盘（82）、拉绳（83）、直齿轮（84）、滑动齿轮条（85）和第二滑杆（86），放置板（54）顶部左右两侧均焊接有第一连接杆（81），两根第一连接杆（81）上部均转动式绕线盘（82），两个绕线盘（82）上均绕设有拉绳（83），两根拉绳（83）的端部与对应的第一滑动板块（52）顶部连接，两个绕线盘（82）前侧均安装有直齿轮（84），放置板（54）后侧对称连接有第二滑杆（86），第二滑杆（86）的数量为两根，两根第二滑杆（86）上均滑动式设有滑动齿轮条（85），滑动齿轮条（85）与对应的活塞（72）连接，直齿轮（84）与滑动齿轮条（85）啮合。

6.根据权利要求5所述的一种用于清洗纱窗装置，其特征是，还包括有夹紧机构（9），夹紧机构（9）包括有第二连接杆（91）、第二滑动板块（92）、第二弹簧（93）和触发块（94），两块固定板（3）前侧均焊接有第二连接杆（91），两根第二连接杆（91）上均滑动式设有第二滑动板块（92），两根第二连接杆（91）上均套装有第二弹簧（93），第二弹簧（93）的两端分别连接在第二连接杆（91）和第二滑动板块（92）上，两块第二滑动板块（92）上均固接有触发块（94），触发块（94）与第二滑动板块（92）接触配合。

7.根据权利要求6所述的一种用于清洗纱窗装置，其特征是，还包括有移动机构（10），移动机构（10）包括有第三滑杆（101）和第三弹簧（102），支撑底盘（1）顶部左右两侧均连接有第三滑杆（101），两根第三滑杆（101）上均套装有第三弹簧（102），第三弹簧（102）的两端分别连接在支撑底盘（1）和第二支撑柱（51）上。

8.根据权利要求5所述的一种用于清洗纱窗装置，其特征是，堵塞块（74）的形状为圆柱形，堵塞块（74）的材质为橡胶。
