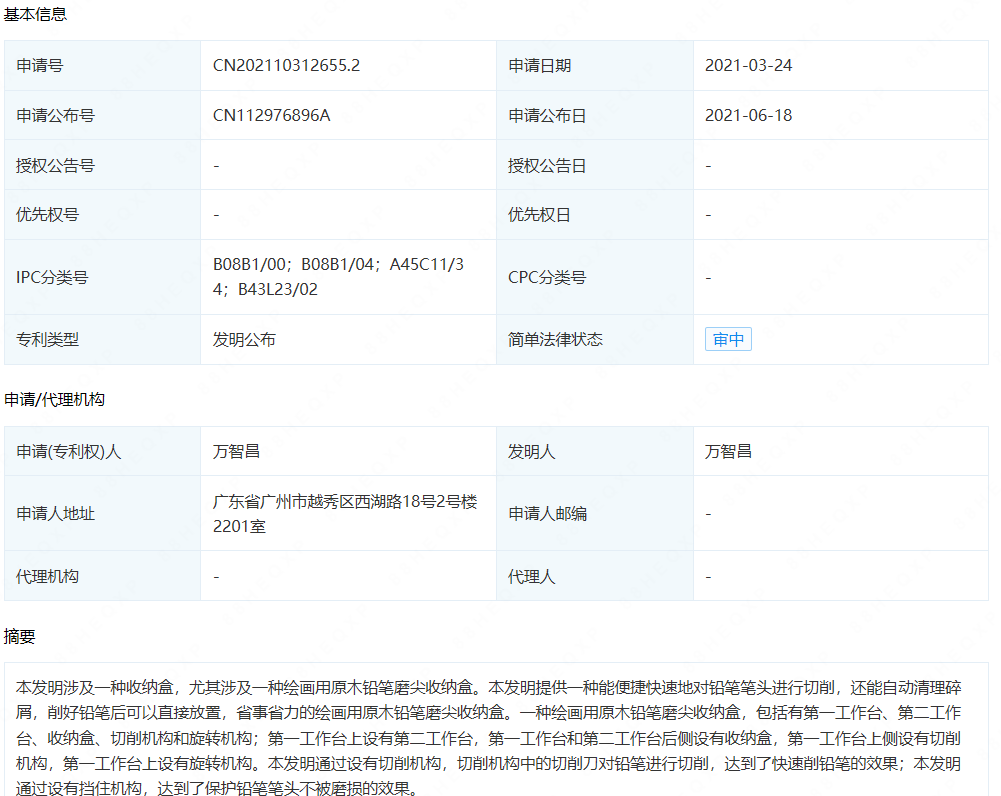

摘要： : 本发明涉及一种收纳盒，尤其涉及一种绘画用原木铅笔磨尖收纳盒。本发明提供一种能便捷快速地对铅笔笔头进行切削，还能自动清理碎屑，削好铅笔后可以直接放置，省事省力的绘画用原木铅笔磨尖收纳盒。一种绘画用原木铅笔磨尖收纳盒，包括有第一工作台、第二工作台、收纳盒、切削机构和旋转机构；第一工作台上设有第二工作台，第一工作台和第二工作台后侧设有收纳盒，第一工作台上侧设有切削机构，第一工作台上设有旋转机构。本发明通过设有切削机构，切削机构中的切削刀对铅笔进行切削，达到了快速削铅笔的效果；本发明通过设有挡住机构，达到了保护铅笔笔头不被磨损的效果。

详情： :

1.一种绘画用原木铅笔磨尖收纳盒，包括有第一工作台（1）、第二工作台（2）和收纳盒（3），第一工作台（1）上设有第二工作台（2），第一工作台（1）和第二工作台（2）后侧设有收纳盒（3），其特征是，还包括有切削机构（4）和旋转机构（5），第一工作台（1）上侧设有切削机构（4），第一工作台（1）上设有旋转机构（5）。

2.如权利要求1所述的一种绘画用原木铅笔磨尖收纳盒，其特征是，切削机构（4）包括有第一底座（41）、第一转动轴（42）、第一连接块（43）、转筒（44）和切削刀（45），第一工作台（1）上设有第一底座（41），第一底座（41）上转动式设有第一转动轴（42），第一转动轴（42）上设有第一连接块（43），第一连接块（43）位于第二工作台（2）内侧，第一连接块（43）上设有转筒（44），转筒（44）内侧设有切削刀（45）。

3.如权利要求2所述的一种绘画用原木铅笔磨尖收纳盒，其特征是，旋转机构（5）包括有第二底座（51）、第二转动轴（52）、转动连接杆（53）、弧形齿条（54）、单向齿轮（55）、第三转动轴（56）、第三底座（57）和皮带组件（58），第一工作台（1）上设有第二底座（51），第二底座（51）上设有第二转动轴（52），第二转动轴（52）上侧转动式设有转动连接杆（53），转动连接杆（53）右侧设有弧形齿条（54），第一工作台（1）上设有第三底座（57），第三底座（57）上转动式设有第三转动轴（56），第三转动轴（56）上设有单向齿轮（55），弧形齿条（54）与单向齿轮（55）啮合，第三转动轴（56）与第一转动轴（42）之间设有皮带组件（58）。

4.如权利要求3所述的一种绘画用原木铅笔磨尖收纳盒，其特征是，还包括有复位机构（6），复位机构（6）包括有、支撑块（61）、第一滑杆（62）和弹簧Ⅰ（63），第一工作台（1）上设有支撑块（61），支撑块（61）左侧后部设有第一滑杆（62），第一滑杆（62）与转动连接杆（53）滑动式连接，第一滑杆（62）上套有弹簧Ⅰ（63），弹簧Ⅰ（63）两端分别与支撑块（61）和转动连接杆（53）连接。

5.如权利要求4所述的一种绘画用原木铅笔磨尖收纳盒，其特征是，还包括有夹紧机构（7），夹紧机构（7）包括有第一连接杆（71）、安装块（72）、活动杆（73）、弹簧Ⅱ（74）和夹块（75），第二工作台（2）上侧对称设有第一连接杆（71），第一连接杆（71）之间设有安装块（72），安装块（72）上前后对称滑动式设有活动杆（73），活动杆（73）上套有弹簧Ⅱ（74），活动杆（73）内侧均设有夹块（75）。

6.如权利要求5所述的一种绘画用原木铅笔磨尖收纳盒，其特征是，还包括有清扫机构（8），清扫机构（8）包括有第二连接块（81）、推板（82）和清洁刷（83），第一连接块（43）上设有第二连接块（81），第二连接块（81）上设有推板（82），推板（82）下侧设有清洁刷（83），第二工作台（2）内侧开有滑动槽（84），清洁刷（83）一端位于滑动槽（84）上。

7.如权利要求6所述的一种绘画用原木铅笔磨尖收纳盒，其特征是，还包括有挡住机构（9），挡住机构（9）包括有第二连接杆（91）、第一定位块（92）、第二定位块（93）、第二滑杆（94）和弹簧Ⅲ（95），收纳盒（3）上侧右部设有两个第二连接杆（91），第二连接杆（91）左侧设有第一定位块（92），收纳盒（3）下侧左右对称设有第二滑杆（94），第二滑杆（94）上滑动式设有第二定位块（93），第二滑杆（94）上套有弹簧Ⅲ（95），弹簧Ⅲ（95）分别与第二定位块（93）和收纳盒（3）下侧内部连接。
