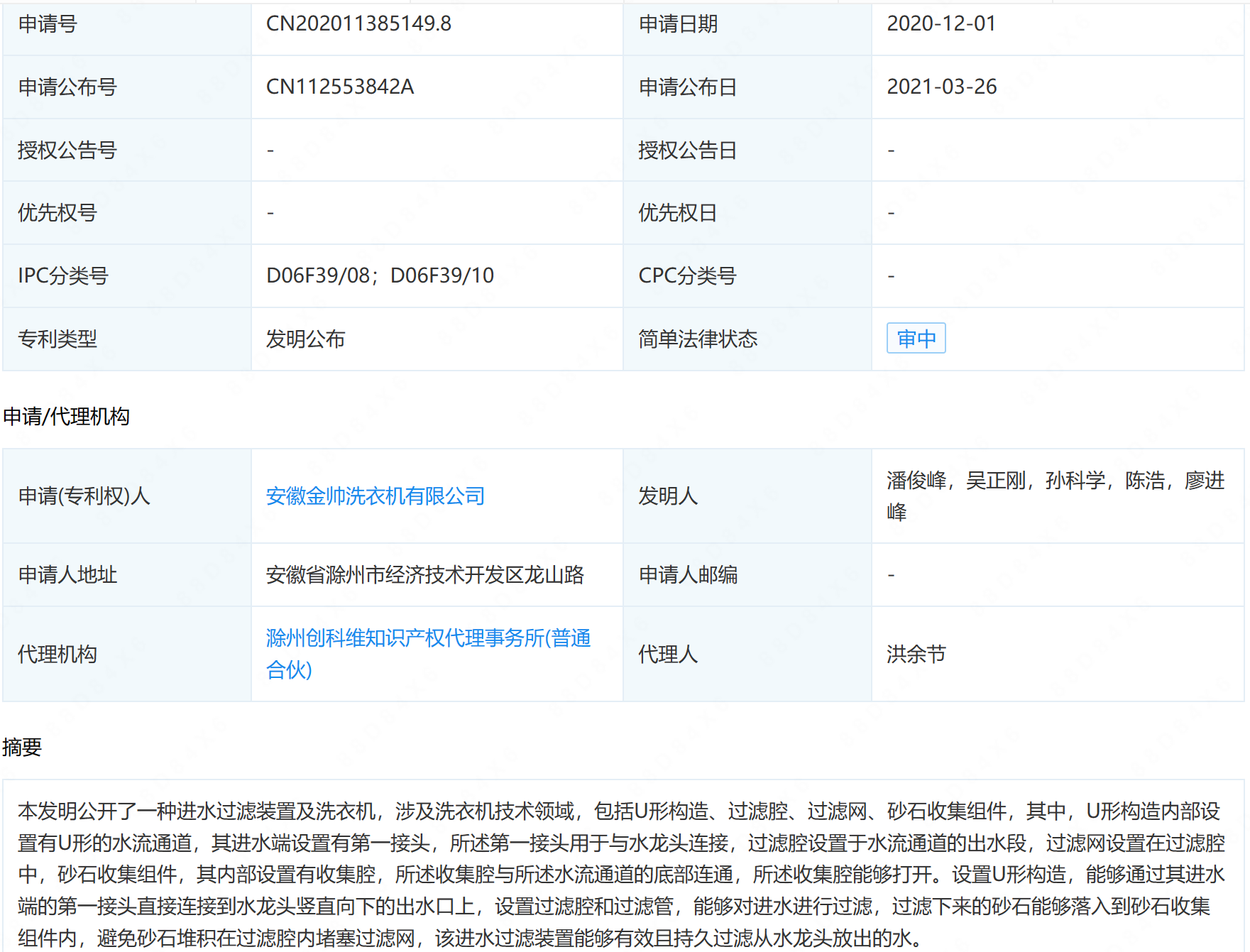

摘要： : 本发明公开了一种进水过滤装置及洗衣机，涉及洗衣机技术领域，包括U形构造、过滤腔、过滤网、砂石收集组件，其中，U形构造内部设置有U形的水流通道，其进水端设置有第一接头，所述第一接头用于与水龙头连接，过滤腔设置于水流通道的出水段，过滤网设置在过滤腔中，砂石收集组件，其内部设置有收集腔，所述收集腔与所述水流通道的底部连通，所述收集腔能够打开。设置U形构造，能够通过其进水端的第一接头直接连接到水龙头竖直向下的出水口上，设置过滤腔和过滤管，能够对进水进行过滤，过滤下来的砂石能够落入到砂石收集组件内，避免砂石堆积在过滤腔内堵塞过滤网，该进水过滤装置能够有效且持久过滤从水龙头放出的水。

详情： :

1.一种进水过滤装置，其特征在于，包括：U形构造，其内部设置有U形的水流通道，其进水端设置有第一接头，所述第一接头用于与水龙头连接；过滤腔，其设置于水流通道的出水段；过滤网，其设置在过滤腔中；砂石收集组件，其内部设置有收集腔，所述收集腔与所述水流通道的底部连通，所述收集腔能够打开。

2.根据权利要求1所述的进水过滤装置，其特征在于，所述过滤腔的内径大于水流通道的内径。

3.根据权利要求1所述的进水过滤装置，其特征在于，所述过滤腔底部呈漏斗状。

4.根据权利要求1‑3任一项所述的进水过滤装置，其特征在于，所述砂石收集组件包括收集瓶，所述收集瓶通过缩颈部连接于所述水流通道的底部。

5.根据权利要求4所述的进水过滤装置，其特征在于，所述收集瓶为透明结构。

6.根据权利要求1所述的进水过滤装置，其特征在于，所述过滤腔内壁上设置固定环，所述过滤网边缘搭接在固定环上，所述过滤腔顶部螺纹连接有第二接头，所述第二接头底部将过滤网的边缘抵向固定环以将过滤网固定在过滤腔内。

7.根据权利要求6所述的进水过滤装置，其特征在于，所述过滤网边缘与第二接头底部之间设置有一层环状的弹性垫。

8.根据权利要求1所述的进水过滤装置，其特征在于，还包括被动式刮砂机构，其位于过滤腔中，包括刮砂件、传动单元以及驱动单元，所述驱动单元通过传动组件连接所述刮砂件，所述驱动单元接收水流的驱动以带动所述刮砂件在所述过滤网上运动。

9.根据权利要求8所述的进水过滤装置，其特征在于，所述刮砂件包括刮板，所述传动单元包括轴杆、支撑杆以及第一弹性单元，所述驱动单元包括螺旋桨，所述轴杆转动连接在过滤腔内，所述螺旋桨固定连接在轴杆的底部，所述支撑杆一端滑动设置在轴杆上，另一端与刮板固定连接，所述第一弹性单元的弹力使刮板贴合在过滤网的下表面。

10.一种洗衣机，包括本体和设置于本体上的进水管，其特征在于，还包括连通进水管的进水过滤装置，所述进水过滤装置为权利要求1‑9任一项所述的进水过滤装置。
