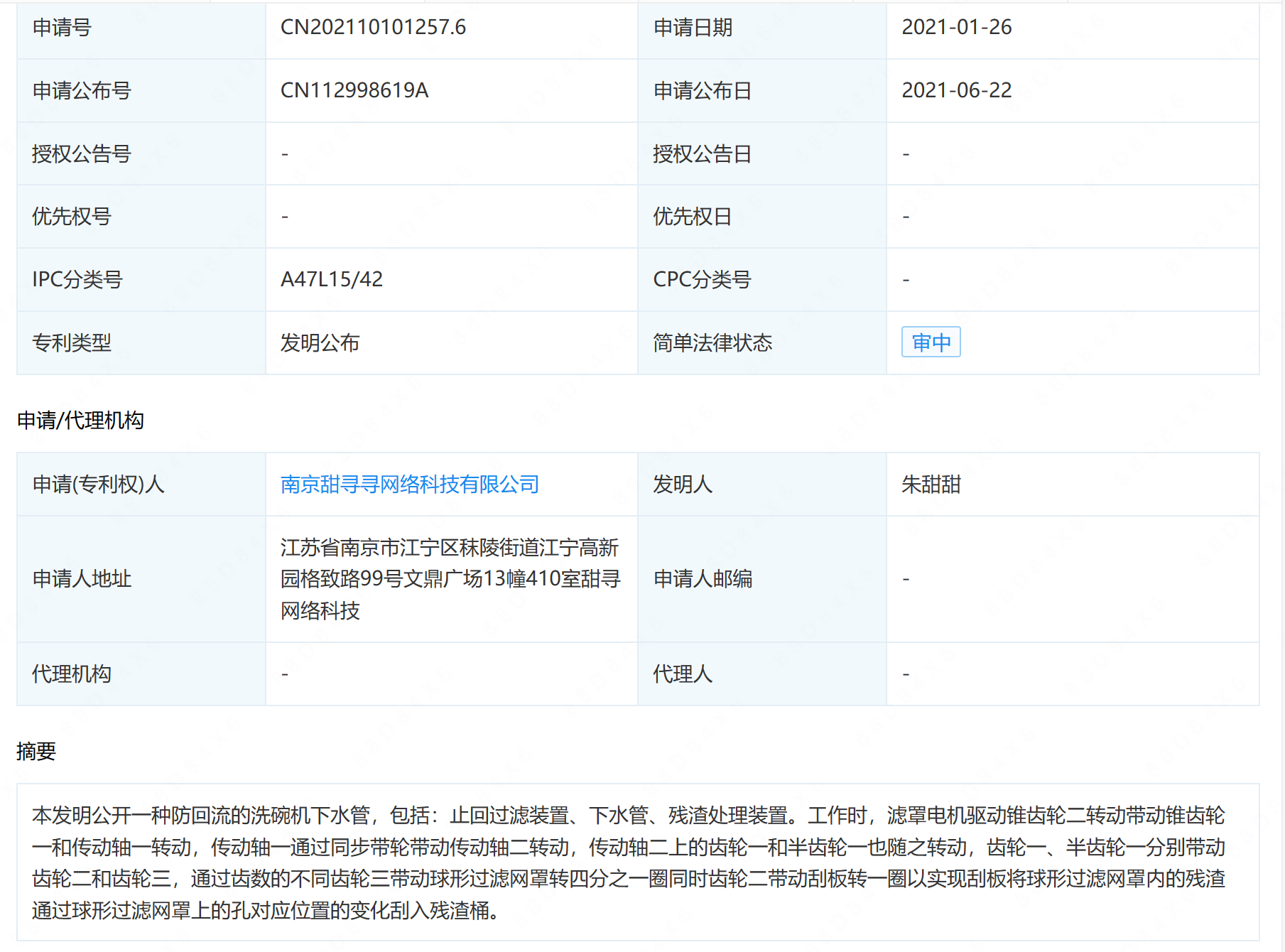

摘要： : 本发明公开一种防回流的洗碗机下水管，包括：止回过滤装置、下水管、残渣处理装置。工作时，滤罩电机驱动锥齿轮二转动带动锥齿轮一和传动轴一转动，传动轴一通过同步带轮带动传动轴二转动，传动轴二上的齿轮一和半齿轮一也随之转动，齿轮一、半齿轮一分别带动齿轮二和齿轮三，通过齿数的不同齿轮三带动球形过滤网罩转四分之一圈同时齿轮二带动刮板转一圈以实现刮板将球形过滤网罩内的残渣通过球形过滤网罩上的孔对应位置的变化刮入残渣桶。

详情： :

1.一种防回流的洗碗机下水管， 包括止回过滤装置（1）、 下水管（2）、 残渣处理装置（3）；其特征在于： 所述的止回过滤装置（1）包括滤罩电机（101）、安装架（102）、传动轴一（103）、 同步带轮（104）、传动轴二（105）、齿轮一（106）、 半齿轮一（107）、齿轮二（108）、齿轮三（109）、刮板（110）、 球形过滤网罩（111）、 锥齿轮一（112）、 锥齿轮二（113）；所述的下水管（2）包括： 残渣处理盒（201）、 分流管（202）、 主管道（203）；所述的残渣处理装置（3）包括： 残渣处理电机（301）、齿轮四（302）、齿轮五（303）、 电机支架（304）、齿轮六（305）、 内传动轴一（306）、齿轮七（307）、 外传动轴一（308）、残渣桶支撑板（309）、 三角固定架（310）、齿轮八（311）、 固定轴一（312）、齿轮九（313）、 固定轴二（314）、挡水板（315）、 丝杠（316）、 导向杆（317）、顶起滑块（318）、残渣桶（319）、 止水滑板（320）、滑板滑块（321）、 顶起固定块（322）、 内传动轴二（323）、 外传动轴二（324）、 固定转动架（325）；所述的锥齿轮二（113）固定安装在滤罩电机（101）上， 锥齿轮二（113）与锥齿轮一（112）成齿轮配合， 锥齿轮一（112）固定安装在传动轴一（103）的一端， 传动轴一（103）转动安装在安装架（102）上， 同步带轮（104）一端固定安装在传动轴一（103）上， 同步带轮（104）另一端固定安装在传动轴二（105）上， 同步带轮（104）两端通过皮带连接， 传动轴二（105）转动安装在安装架（102）上， 齿轮一（106）固定安装在传动轴二（105）上， 半齿轮一（107）固定安装在传动轴二（105）上， 齿轮二（108）固定安装在刮板（110）一端的转轴上并与齿轮一（106）成齿轮配合， 齿轮三（109）固定安装在球形过滤网罩111一端的空心转轴上并与半齿轮一（107）成齿轮配合， 半齿轮一（107）上四分之一圆周有齿， 刮板（110）两端的转轴转动安装在安装架（102）上， 球形过滤网罩（111）另一端的空心转轴转动安装在安装架（102）上， 球形过滤网罩（111）与主管道（203）内表面成转动连接。

2.如权利要求1所述的一种防回流的洗碗机下水管，其特征在于：所述的滤罩电机（101）固定安装在安装架（102）上， 安装架（102）固定安装在主管道（203）上， 残渣处理盒（201）固定安装在主管道（203）上， 分流管（202）一端固定安装在残渣处理盒（201）上另一端固定安装在主管道（203）上，残渣处理电机（301）固定安装在电机支架（304）上，齿轮四（302）的一面固定安装在残渣处理电机（301）上， 齿轮五（303）转动安装在残渣处理盒（201）外侧底面上， 齿轮四（302）与齿轮五（303）成齿轮配合， 电机支架（304）固定安装在分流管（202）上， 齿轮六（305）底端固定安装在内传动轴一（306）上， 齿轮六（305）上侧外表面转动安装在外传动轴一（308）内表面， 内传动轴一（306）一端固定安装在齿轮四（302）的另一面，齿轮七（307）固定安装在外传动轴一（308）的一端， 外传动轴一（308）转动安装在三角固定架（310）上， 残渣桶支撑板（309）固定安装在挡水板（315）上， 齿轮八（311）转动安装在固定轴二（314）上， 固定轴一（312）一端固定安装在三角固定架（310）上另一端固定安装在残渣处理盒（201）内侧底面上， 齿轮九（313）转动安装在固定轴一（312）上， 固定轴二（314）一端固定安装在三角固定架（310）上另一端固定安装在残渣处理盒（201）内侧底面上， 挡水板（315）固定安装在残渣处理盒（201）内侧底面上， 丝杠（316）一端转动安装在残渣桶支撑板（309）底面另一端固定安装在齿轮五（303）上， 导向杆（317）一端固定安装在残渣桶支撑板（309）底面另一端固定安装在残渣处理盒（201）内侧底面上， 顶起滑块（318）上有螺纹孔和光孔， 顶起滑块（318）上的螺纹孔与丝杠（316）成螺纹配合， 顶起滑块（318）上的光孔与导向杆（317）成滑动连接， 残渣桶（319）与残渣桶支撑板（309）成转动连接， 止水滑板（320）内表面与残渣桶（319）成滑动连接， 滑板滑块（321）一端固定安装在止水滑板（320）上， 顶起固定块（322）固定安装在止水滑板（320）上， 内传动轴二（323）转动安装在外传动轴二（324）内侧， 外传动轴二（324）转动安装在固定转动架（325）上， 固定转动架（325）固定安装在残渣桶（319）内侧底面。

3.如权利要求2所述的一种防回流的洗碗机下水管， 其特征在于： 所述的齿轮六（305）与齿轮九（313）成齿轮配合， 齿轮九（313）与固定轴二（314）成齿轮配合， 固定轴二（314）与齿轮七（307）成齿轮配合。

4.如权利要求2所述的一种防回流的洗碗机下水管， 其特征在于： 所述的内传动轴一（306）上端有多边形沉孔， 外传动轴一（308）上端有矩形缺口， 内传动轴二（323）底端有与内传动轴一（306）上端的多边形沉孔同样边数的多边形块并与内传动轴一（306）上端的多边形沉孔相配合， 外传动轴二（324）底端有与外传动轴一（308）上端的矩形缺口同样形状的矩形齿并与外传动轴一（308）上端的矩形缺口相配合。

5.如权利要求2所述的一种防回流的洗碗机下水管， 其特征在于： 所述的残渣桶（319）外表面底侧有排水孔位于分流管（202）与残渣处理盒（201）接口处上方。

6.如权利要求2所述的一种防回流的洗碗机下水管，其特征在于：所述的滑板滑块（321）另一端有滑块， 残渣处理盒（201）内侧与滑板滑块（321）另一端的滑块相对应的地方有滑槽， 滑板滑块（321）另一端的滑块与滑板滑块（321）内侧的滑槽成滑动连接。

7.如权利要求2所述的一种防回流的洗碗机下水管， 其特征在于： 所述的球形过滤网罩（111）上有直径与主管道（203）内径相同的孔， 球形过滤网罩（111）上的孔对应的另一侧有过滤网。

8.如权利要求2所述的一种防回流的洗碗机下水管， 其特征在于： 所述的分流管（202）内有止回阀。

9.如权利要求4所述的一种防回流的洗碗机下水管， 其特征在于： 所述的内传动轴二（323）和外传动轴二（324）上端有叶片。

10.如权利要求9所述的一种防回流的洗碗机下水管， 其特征在于： 所述的残渣桶支撑板（309）中间有孔， 残渣桶支撑板（309）中间的孔的直径与外传动轴二（324）外径相同， 并且外传动轴二（324）与残渣桶支撑板（309）中间的孔成滑动配合。
