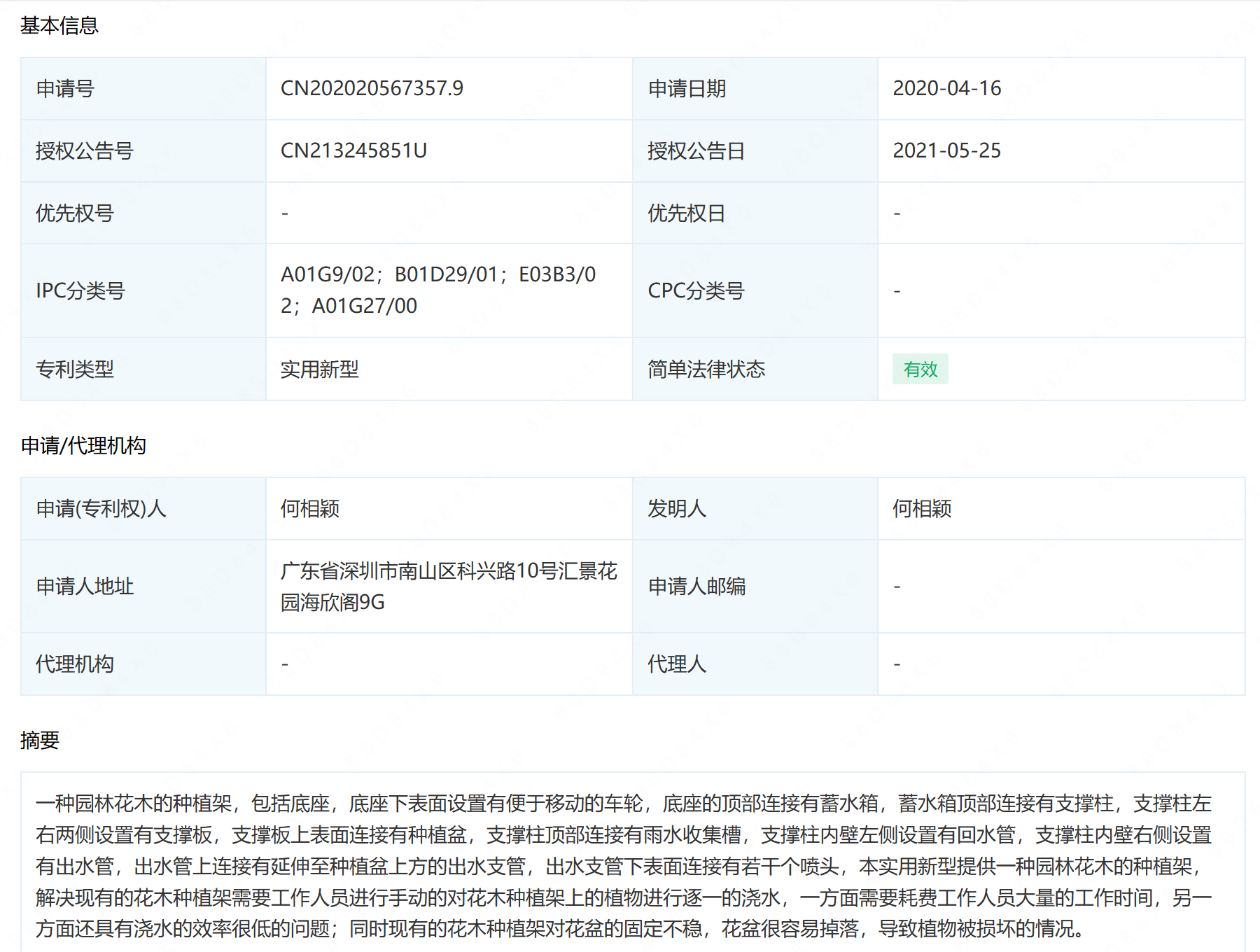

摘要： : 一种园林花木的种植架，包括底座，底座下表面设置有便于移动的车轮，底座的顶部连接有蓄水箱，蓄水箱顶部连接有支撑柱，支撑柱左右两侧设置有支撑板，支撑板上表面连接有种植盆，支撑柱顶部连接有雨水收集槽，支撑柱内壁左侧设置有回水管，支撑柱内壁右侧设置有出水管，出水管上连接有延伸至种植盆上方的出水支管，出水支管下表面连接有若干个喷头，本实用新型提供一种园林花木的种植架，解决现有的花木种植架需要工作人员进行手动的对花木种植架上的植物进行逐一的浇水，一方面需要耗费工作人员大量的工作时间，另一方面还具有浇水的效率很低的问题；同时现有的花木种植架对花盆的固定不稳，花盆很容易掉落，导致植物被损坏的情况。

详情： :

1.一种园林花木的种植架，包括底座(1)，其特征在于，所述底座(1)下表面设置有便于移动的车轮(22)，所述底座(1)的顶部连接有蓄水箱(2)，所述蓄水箱(2)顶部连接有支撑柱(3)，所述支撑柱(3)左右两侧设置有支撑板(4)，所述支撑板(4)上表面连接有种植盆(5)，所述支撑柱(3)顶部连接有雨水收集槽(7)，所述支撑柱(3)内壁左侧设置有回水管(6)，所述支撑柱(3)内壁右侧设置有出水管(8)，所述出水管(8)上连接有延伸至种植盆(5)上方的出水支管(9)，所述出水支管(9)下表面连接有若干个喷头(10)。

2.根据权利要求1所述的一种园林花木的种植架，其特征在于，所述雨水收集槽(7)侧壁左右两侧固定连接雨水辅助收集板(12)，所述雨水辅助收集板(12)设置为向雨水收集槽(7)外表面倾斜40°‑45°的斜板，所述雨水辅助收集板(12)上开设有若干个竖向收集槽(13)，所述雨水收集槽(7)顶部固定连接有杂物过滤网(14)，所述雨水收集槽(7)为透明的玻璃材质。

3.根据权利要求1所述的一种园林花木的种植架，其特征在于，所述回水管(6)顶部贯穿于雨水收集槽(7)底部且通过密封橡胶与雨水收集槽(7)相接，所述回水管(6)底部连接至蓄水箱(2)内，所述回水管(6)具有伸缩性。

4.根据权利要求1所述的一种园林花木的种植架，其特征在于，所述出水管(8)底部贯穿与蓄水箱(2)内且延伸至蓄水箱(2)底部，所述出水管(8)位于蓄水箱(2)上表面连接有水泵(11)。

5.根据权利要求1所述的一种园林花木的种植架，其特征在于，所述支撑板(4)内部设置有第二回水管(19)，所述第二回水管(19)一端贯穿于支撑板(4)靠近支撑柱(3)一侧且与回水管(6)连接，所述种植盆(5)下表面中间处开设有通孔，所述通孔通过橡胶密封圈连接有第二回水管(19)另一端。

6.根据权利要求1所述的一种园林花木的种植架，其特征在于，所述支撑板(4)上表面设置有若干个凹槽(16)，所述种植盆(5)下表面设置有与凹槽(16)相对应的凸起柱(17)，所述种植盆(5)内壁底部设置过滤网(18)。

7.根据权利要求1所述的一种园林花木的种植架，其特征在于，所述支撑柱(3)位于支撑板(4)的两侧固定连接有弹簧挂钩(21)，所述种植盆(5)靠近支撑柱的一侧侧壁上连接有挂环，所述弹簧挂钩(21)与挂环扣合。

8.根据权利要求1所述的一种园林花木的种植架，其特征在于，所述种植盆(5)内壁右侧安装有湿度感应装置(20)，所述支撑柱(3)连接有控制器(15)，所述控制器(15)、水泵(11)、湿度感应装置(20)之间信号连接。
