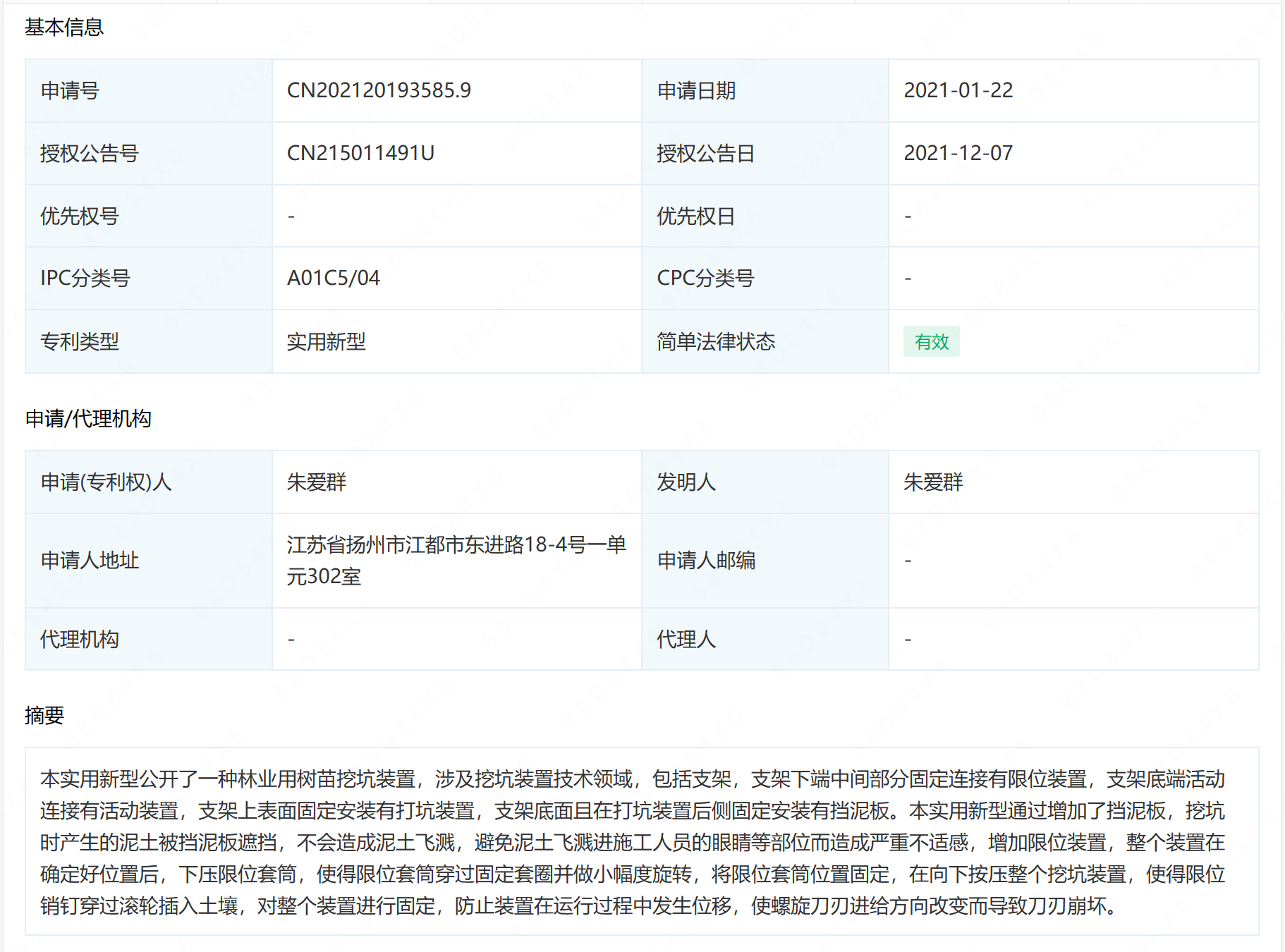

摘要： : 本实用新型公开了一种林业用树苗挖坑装置，涉及挖坑装置技术领域，包括支架，支架下端中间部分固定连接有限位装置，支架底端活动连接有活动装置，支架上表面固定安装有打坑装置，支架底面且在打坑装置后侧固定安装有挡泥板。本实用新型通过增加了挡泥板，挖坑时产生的泥土被挡泥板遮挡，不会造成泥土飞溅，避免泥土飞溅进施工人员的眼睛等部位而造成严重不适感，增加限位装置，整个装置在确定好位置后，下压限位套筒，使得限位套筒穿过固定套圈并做小幅度旋转，将限位套筒位置固定，在向下按压整个挖坑装置，使得限位销钉穿过滚轮插入土壤，对整个装置进行固定，防止装置在运行过程中发生位移，使螺旋刀刃进给方向改变而导致刀刃崩坏。

详情： :

1.一种林业用树苗挖坑装置，包括支架(1)，其特征在于：所述支架(1)下端中间部分固定连接有限位装置(2)，所述支架(1)底端活动连接有活动装置(3)，所述支架(1)上表面固定安装有打坑装置(4)，所述支架(1)底面且在打坑装置(4)后侧固定安装有挡泥板(5)。

2.根据权利要求1所述的一种林业用树苗挖坑装置，其特征在于：所述支架(1)包括有下支柱(11)，所述下支柱(11)固定安装于支架(1)下表面四角位置，所述支架(1)后侧面固定安装有推动把手(12)。

3.根据权利要求1所述的一种林业用树苗挖坑装置，其特征在于：所述限位装置(2)包括有复位套圈(21)，所述复位套圈(21)固定套接于下支柱(11)外表面中间位置，所述复位套圈(21)下表面左右两侧固定安装有复位簧(22)，所述复位簧(22)下端固定连接有限位套筒(23)。

4.根据权利要求3所述的一种林业用树苗挖坑装置，其特征在于：所述限位套筒(23)内部前后两侧开设有限位槽，所述限位套筒(23)下表面固定安装有限位销钉(24)，所述限位销钉(24)在限位套筒(23)下表面呈圆周阵列分布，所述限位套筒(23)下方固定安装有固定套圈(25)，所述固定套圈(25)外边沿与限位槽对应位置安装有限位块。

5.根据权利要求1所述的一种林业用树苗挖坑装置，其特征在于：所述活动装置(3)包括有转动套板(31)，所述转动套板(31)活动安装于下支柱(11)下表面，所述转动套板(31)下表面固定连接有轮架(32)，所述轮架(32)内部固定连接有滚轮(33)。

6.根据权利要求1所述的一种林业用树苗挖坑装置，其特征在于：所述打坑装置(4)包括有机架(41)，所述机架(41)两侧活动套接有活动套架(42)，所述活动套架(42)中间位置固定安装有电机(43)，所述电机(43)输出轴固定连接有转轴(44)，所述转轴(44)下端外表面固定安装有螺旋刀刃(45)，所述电机(43)上表面固定安装有拉簧(46)，所述拉簧(46)上端固定连接于机架(41)上端下表面。

7.根据权利要求1所述的一种林业用树苗挖坑装置，其特征在于：所述挡泥板(5)包括有上板(51)，所述上板(51)内部下端活动套接有下板(52)，所述下板(52)下端外表面固定安装有踏板(53)，所述挡泥板(5)为半圆形。
