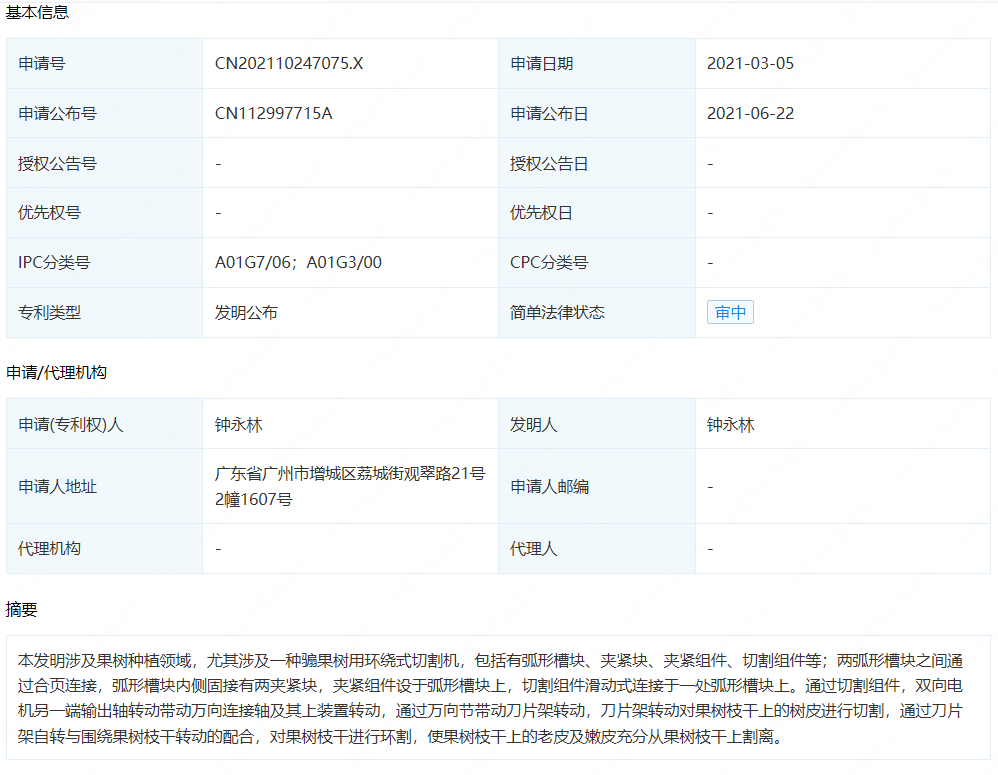

摘要： : 本发明涉及果树种植领域，尤其涉及一种骟果树用环绕式切割机，包括有弧形槽块、夹紧块、夹紧组件、切割组件等；两弧形槽块之间通过合页连接，弧形槽块内侧固接有两夹紧块，夹紧组件设于弧形槽块上，切割组件滑动式连接于一处弧形槽块上。通过切割组件，双向电机另一端输出轴转动带动万向连接轴及其上装置转动，通过万向节带动刀片架转动，刀片架转动对果树枝干上的树皮进行切割，通过刀片架自转与围绕果树枝干转动的配合，对果树枝干进行环割，使果树枝干上的老皮及嫩皮充分从果树枝干上割离。

详情： :

1.一种骟果树用环绕式切割机，其特征是：包括有弧形槽块(1)、夹紧块(2)、夹紧组件(3)、切割组件(4)和推进组件(5)，两弧形槽块(1)之间通过合页连接，弧形槽块(1)内侧固接有两夹紧块(2)，夹紧组件(3)设于弧形槽块(1)上，切割组件(4)滑动式连接于一处弧形槽块(1)上，推进组件(5)设于切割组件(4)上。

2.按照权利要求1所述的一种骟果树用环绕式切割机，其特征是：夹紧组件(3)包括有弧形块(31)、楔形块(32)、第一弹簧(33)、支撑卡块(34)、滑动推块(35)、第二弹簧(36)和推杆(37)，弧形块(31)固接于一处弧形槽块(1)外侧，弧形块(31)上对称滑动式连接有楔形块(32)，楔形块(32)与弧形块(31)之间连接有第一弹簧(33)，另一处弧形槽块(1)外侧固接有支撑卡块(34)，支撑卡块(34)与弧形块(31)滑动式连接，楔形块(32)与支撑卡块(34)相互接触，支撑卡块(34)上滑动式连接有滑动推块(35)，滑动推块(35)与弧形块(31)之间相互接触，支撑卡块(34)与滑动推块(35)之间连接有第二弹簧(36)，滑动推块(35)上固接有推杆(37)。

3.按照权利要求2所述的一种骟果树用环绕式切割机，其特征是：切割组件(4)包括有环齿圈(41)、第一滑动支撑架(42)、双向电机(43)、直齿轮(44)、万向连接轴(45)、第二滑动支撑架(46)、第三弹簧(47)、第三滑动支撑架(48)、第四弹簧(481)、刀片架(49)、万向节(410)和滑套(411)，弧形槽块(1)上固接有环齿圈(41)，环齿圈(41)与夹紧块(2)固接，第一滑动支撑架(42)滑动式连接于一处弧形槽块(1)上，双向电机(43)固定安装在第一滑动支撑架(42)上，双向电机(43)一处输出轴与第一滑动支撑架(42)转动式连接，双向电机(43)输出轴一端固接有直齿轮(44)，直齿轮(44)与一处环齿圈(41)相互啮合，双向电机(43)输出轴另一端固接有万向连接轴(45)，第一滑动支撑架(42)下方滑动式连接有第二滑动支撑架(46)，第二滑动支撑架(46)与第一滑动支撑架(42)之间连接有第三弹簧(47)，第一滑动支撑架(42)下方同样滑动式连接有第三滑动支撑架(48)，第二滑动支撑架(46)与第三滑动支撑架(48)滑动式连接，第三滑动支撑架(48)与第二滑动支撑架(46)之间连接有两第四弹簧(481)，第三滑动支撑架(48)上转动式连接有刀片架(49)，刀片架(49)上固接有万向节(410)，万向节(410)上固接有滑套(411)，滑套(411)与万向连接轴(45)滑动式连接。

4.按照权利要求3所述的一种骟果树用环绕式切割机，其特征是：推进组件(5)包括有拨动杆(51)、拨动盘(52)、扭力弹簧(521)、凸轮(53)、滑动推架(54)、开槽支撑架(55)、第五弹簧(56)、卡柱(57)、开槽导向架(58)、阻力架(59)、第六弹簧(510)和限位架(511)，拨动杆(51)固接于一处弧形槽块(1)外侧，第一滑动支撑架(42)上方转动式连接有拨动盘(52)，拨动盘(52)与第一滑动支撑架(42)之间连接有扭力弹簧(521)，拨动盘(52)上固接有凸轮(53)，滑动推架(54)滑动式连接于第一滑动支撑架(42)上，滑动推架(54)与凸轮(53)相互接触，滑动推架(54)上滑动式连接有开槽支撑架(55)，滑动推架(54)与开槽支撑架(55)之间连接有第五弹簧(56)，开槽支撑架(55)上转动式连接有卡柱(57)，第一滑动支撑架(42)上滑动式连接有开槽导向架(58)，开槽导向架(58)与第二滑动支撑架(46)滑动式连接，卡柱(57)与开槽导向架(58)滑动式配合，开槽导向架(58)与第三滑动支撑架(48)相互接触，第一滑动支撑架(42)上方滑动式连接有阻力架(59)，阻力架(59)与拨动盘(52)相互接触，阻力架(59)与第一滑动支撑架(42)之间连接有第六弹簧(510)，开槽支撑架(55)上滑动式连接有限位架(511)，第五弹簧(56)穿过限位架(511)。

5.按照权利要求4所述的一种骟果树用环绕式切割机，其特征是：还包括有调节组件(6)，调节组件(6)设于推进组件(5)上，调节组件(6)包括有导向条(61)、限位杆(62)和第七弹簧(63)，开槽导向架(58)上固接有导向条(61)，导向条(61)与第一滑动支撑架(42)相互接触，导向条(61)与限位架(511)相互接触，开槽支撑架(55)上固接有限位杆(62)，限位杆(62)与限位架(511)滑动式连接，限位架(511)与限位杆(62)之间连接有第七弹簧(63)。
