一种内分泌病用药片破碎装置

一种内分泌病用药片破碎装置

| Added at 2023-04-06 08:04:00, ID: 1643786122104471554

售价 : 询价

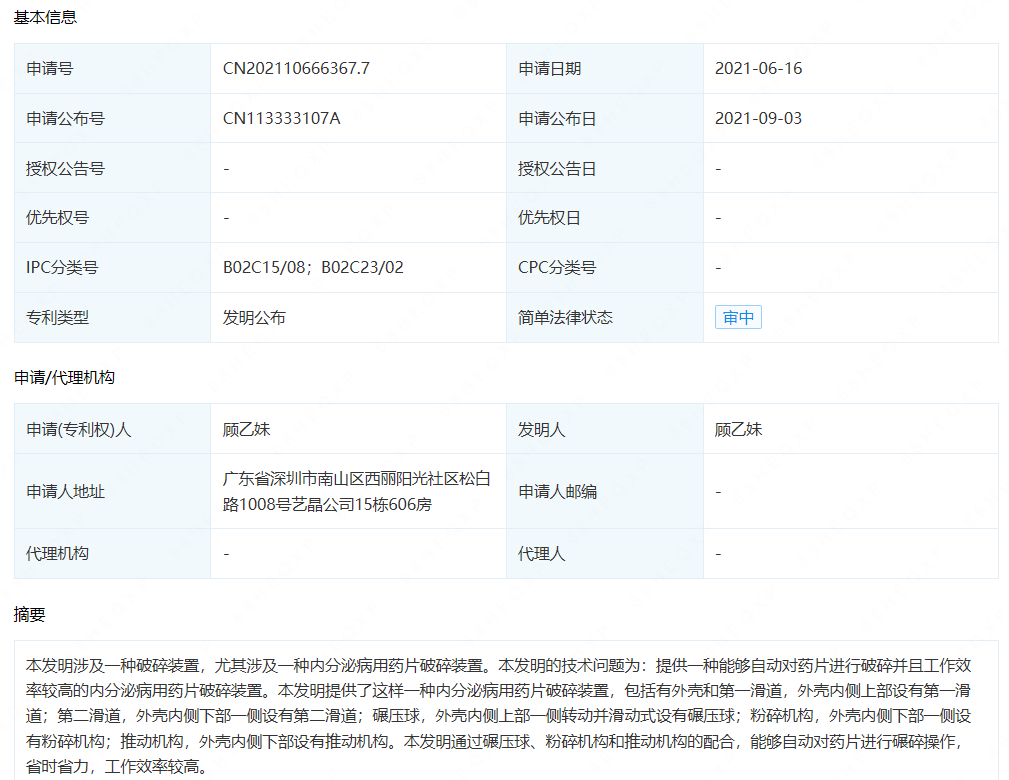

摘要: : 本发明涉及一种破碎装置,尤其涉及一种内分泌病用药片破碎装置。本发明的技术问题为:提供一种能够自动对药片进行破碎并且工作效率较高的内分泌病用药片破碎装置。本发明提供了这样一种内分泌病用药片破碎装置,包括有外壳和第一滑道,外壳内侧上部设有第一滑道;第二滑道,外壳内侧下部一侧设有第二滑道;碾压球,外壳内侧上部一侧转动并滑动式设有碾压球;粉碎机构,外壳内侧下部一侧设有粉碎机构;推动机构,外壳内侧下部设有推动机构。本发明通过碾压球、粉碎机构和推动机构的配合,能够自动对药片进行碾碎操作,省时省力,工作效率较高。 法律状态

详情: :

1.一种内分泌病用药片破碎装置,其特征是,包括有:外壳(1)和第一滑道(21),外壳(1)内侧上部设有第一滑道(21);第二滑道(22),外壳(1)内侧下部一侧设有第二滑道(22);碾压球(23),外壳(1)内侧上部一侧转动并滑动式设有碾压球(23);粉碎机构(3),外壳(1)内侧下部一侧设有粉碎机构(3);推动机构(4),外壳(1)内侧下部设有推动机构(4)。


2.如权利要求1所述的一种内分泌病用药片破碎装置,其特征是,粉碎机构(3)包括有:固定架(31),外壳(1)内部一侧中部设有固定架(31);电动推杆(32),固定架(31)内设有电动推杆(32);第一滑轨(33),电动推杆(32)的推动杆一侧设有第一滑轨(33);固定环(34),碾压球(23)中部设有固定环(34),固定环(34)在第一滑轨(33)上滑动;第一齿轮(35),碾压球(23)上部设有第一齿轮(35);第一齿条(36),外壳(1)内侧中部设有第一齿条(36),第一齿条(36)与第一齿轮(35)配合。


3.如权利要求2所述的一种内分泌病用药片破碎装置,其特征是,推动机构(4)包括有:固定板(43),外壳(1)内侧下部一侧设有固定板(43);第一固定杆(41),固定板(43)一侧对称设有第一固定杆(41);第一滑块(44),第一固定杆(41)上均滑动式设有第一滑块(44);固定座(42),第一滑块(44)之间滑动式设有固定座(42);第一弹簧(45),第一滑块(44)与固定板(43)之间均设有第一弹簧(45),第一弹簧(45)套在第一固定杆(41)外侧;滑杆(46),固定座(42)一侧上部设有滑杆(46),滑杆(46)与外壳(1)滑动式连接;托盘(47),固定座(42)顶部一侧转动式设有托盘(47)。


4.如权利要求3所述的一种内分泌病用药片破碎装置,其特征是,还包括有防护机构(5),防护机构(5)包括有:导轨(53),外壳(1)内侧上部一侧设有导轨(53);滑动板(52),导轨(53)上滑动式设有滑动板(52),滑动板(52)与外壳(1)滑动式连接;移动板(51),滑动板(52)顶部设有移动板(51);第二弹簧(54),滑动板(52)一侧下部与导轨(53)一侧之间设有第二弹簧(54);转动板(55),移动板(51)顶部一侧转动式设有转动板(55);移动环(56),转动板(55)一侧转动式设有移动环(56);第二固定杆(57),外壳(1)顶部一侧设有第二固定杆(57);转动杆(58),第二固定杆(57)上部转动式设有转动杆(58),转动杆(58)与移动环(56)滑动式连接。


5.如权利要求4所述的一种内分泌病用药片破碎装置,其特征是,还包括有限位机构(6),限位机构(6)包括有:转盘(61),外壳(1)一侧下部转动式设有转盘(61);第二滑轨(63),转盘(61)一侧下部设有第二滑轨(63);限位块(62),第二滑轨(63)上滑动式设有限位块(62),限位块(62)与滑杆(46)滑动式连接。


6.如权利要求5所述的一种内分泌病用药片破碎装置,其特征是,还包括有上料机构(7),上料机构(7)包括有:第三滑道(71),外壳(1)内侧上部一侧设有第三滑道(71);第二滑块(72),第三滑道(71)一侧滑动式设有第二滑块(72);第三弹簧(73),第二滑块(72)一侧与第三滑道(71)一侧之间设有第三弹簧(73);第三滑轨(74),第二滑块(72)一侧上部设有第三滑轨(74);第四滑轨(75),第二滑块(72)一侧下部设有第四滑轨(75);挡板(76),第三滑道(71)内部上下对称滑动式设有挡板(76),上侧的挡板(76)与第三滑轨(74)滑动式连接,下侧的挡板(76)与第四滑轨(75)滑动式连接;第一连接杆(77),转盘(61)一侧上部转动式设有第一连接杆(77);第三滑块(78),外壳(1)内侧上部一侧滑动式设有第三滑块(78),第三滑块(78)位于第三滑道(71)一侧,第三滑块(78)与第二滑块(72)配合,第三滑块(78)与第一连接杆(77)一侧转动式连接。


7.如权利要求6所述的一种内分泌病用药片破碎装置,其特征是,还包括有翻转机构(8),翻转机构(8)包括有:盖板(81),外壳(1)一侧下部转动式设有盖板(81);第四滑块(82),盖板(81)一侧对称滑动式设有第四滑块(82);第二连接杆(83),第四滑块(82)上均转动式设有第二连接杆(83),第二连接杆(83)一侧均与固定座(42)连接;第二齿条(84),固定座(42)底部中间滑动式设有第二齿条(84);第四弹簧(85),第二齿条(84)中部与固定座(42)底部之间设有第四弹簧(85);第二齿轮(86),托盘(47)底部一侧中间设有第二齿轮(86),第二齿轮(86)与第二齿条(84)啮合。


8.如权利要求6所述的一种内分泌病用药片破碎装置,其特征是,挡板(76)的材质为塑料。
