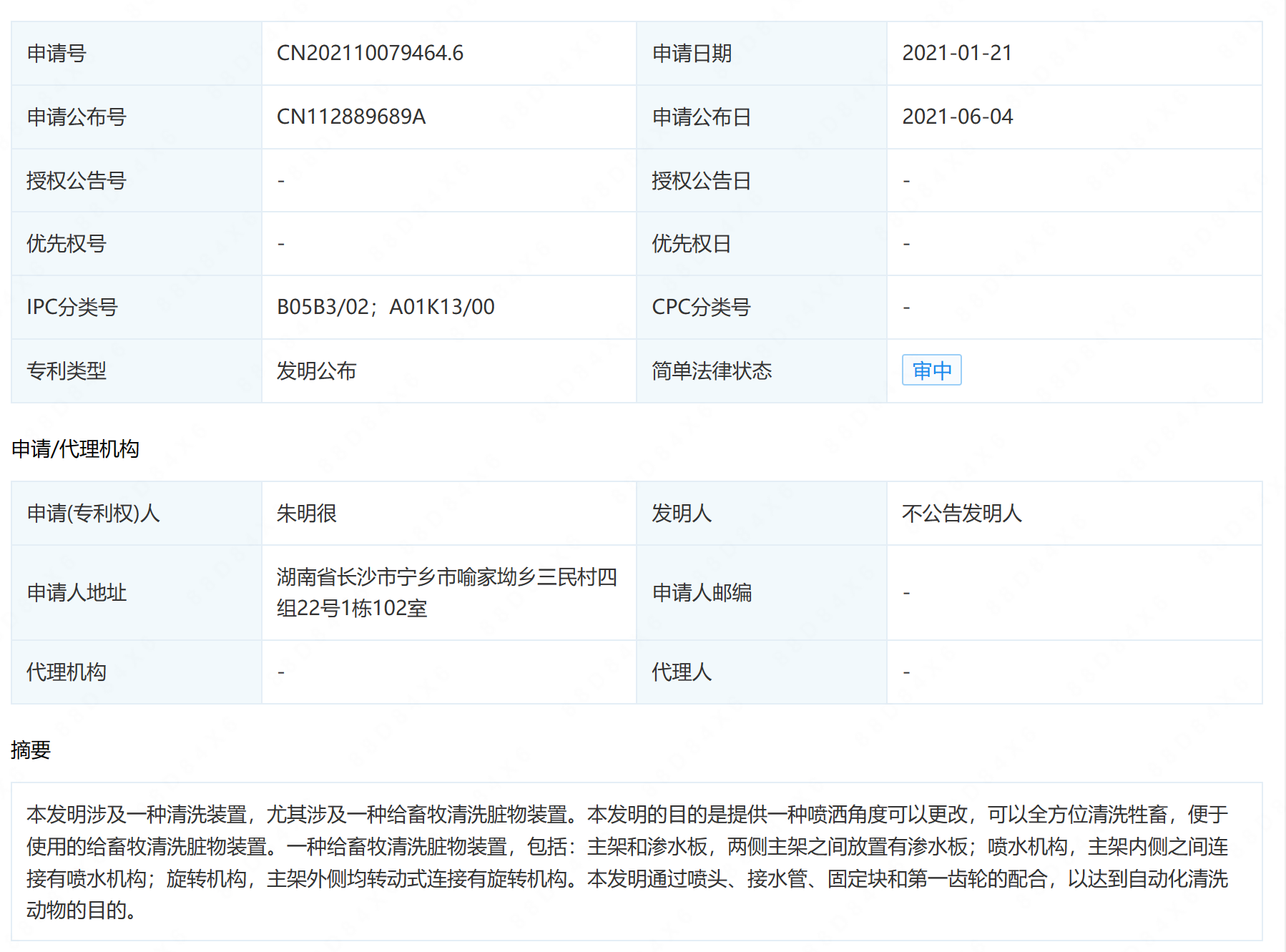

摘要： : 本发明涉及一种清洗装置，尤其涉及一种给畜牧清洗脏物装置。本发明的目的是提供一种喷洒角度可以更改，可以全方位清洗牲畜，便于使用的给畜牧清洗脏物装置。一种给畜牧清洗脏物装置，包括：主架和渗水板，两侧主架之间放置有渗水板；喷水机构，主架内侧之间连接有喷水机构；旋转机构，主架外侧均转动式连接有旋转机构。本发明通过喷头、接水管、固定块和第一齿轮的配合，以达到自动化清洗动物的目的。

详情： :

1.一种给畜牧清洗脏物装置,其特征是,包括:主架(1)和渗水板(2),两侧主架(1)之间放置有渗水板(2);喷水机构(3),主架(1)内侧之间连接有喷水机构(3);旋转机构(4),主架(1)外侧均转动式连接有旋转机构(4)。

2.如权利要求1所述的一种给畜牧清洗脏物装置,其特征是,喷水机构(3)包括:固定块(32),主架(1)内侧之间均连接有多个固定块(32);喷头(30),固定块(32)内均转动式连接有喷头(30),喷头(30)穿过固定块(32);接水管(31),喷头(30)外侧之间连接有接水管(31),接水管(31)与水管相连接;第一齿轮(33),喷头(30)上均连接有多个第一齿轮(33)。

3.如权利要求2所述的一种给畜牧清洗脏物装置,其特征是,旋转机构(4)包括:弧形挡板(44),主架(1)外侧均转动式连接有弧形挡板(44);支座(45),弧形挡板(44)外侧均连接有支座(45);电机(40),一方支座(45)内连接有电机(40);转轮(43),两方弧形挡板(44)与支座(45)之间均转动式连接有多个转轮(43),转轮(43)内侧与主架(1)外侧相接触;转杆(46),一方两个转轮(43)之间连接有转杆(46);皮带轮组(41),一方转轮(43)与电机(40)的输出轴之间绕有皮带轮组(41)。

4.如权利要求3所述的一种给畜牧清洗脏物装置,其特征是,还包括有开闭机构(5),开闭机构(5)包括:支块(53),支座(45)外部两侧均连接有支块(53);固定滑道(54),两侧两个支块(53)末端之间均连接有固定滑道(54);滑动门(50),固定滑道(54)两侧内均滑动式连接有滑动门(50);传动杆(52),两侧滑动门(50)外侧之间均连接有传动杆(52);滑杆(51),滑动门(50)底侧均连接有滑杆(51)。

5.如权利要求4所述的一种给畜牧清洗脏物装置,其特征是,还包括有摇摆机构(6),摇摆机构(6)包括:第一齿条(62),固定块(32)内均滑动式多个第一齿条(62),第一齿条(62)与第一齿轮(33)相啮合;连杆(63),相近的两个第一齿条(62)外侧之间均连接有连杆(63);曲线滑轨(60),两侧连杆(63)上均连接有曲线滑轨(60);弹力弹簧(64),连杆(63)上均绕有弹力弹簧(64),弹力弹簧(64)位于曲线滑轨(60)内侧;导向杆(65),支座(45)内侧均连接有导向杆(65),导向杆(65)与曲线滑轨(60)相接触。

6.如权利要求5所述的一种给畜牧清洗脏物装置,其特征是,还包括有滑动机构(7),滑动机构(7)包括:电动推杆(70),一方支座(45)顶侧连接有电动推杆(70);推块(71),电动推杆(70)的伸缩杆上连接有推块(71);导向滑道(72),支座(45)外侧均连接有两个导向滑道(72),推块(71)顶侧与一方导向滑道(72)底侧相连接;连接轴(74),一方导向滑道(72)内均转动式连接有连接轴(74);第二齿轮(73),连接轴(74)上均连接有第二齿轮(73);第二齿条(75),导向滑道(72)内均滑动式连接有第二齿条(75),靠近电动推杆(70)一方的第二齿条(75)顶侧与一方滑杆(51)末端相连接,远离电动推杆(70)一方的第二齿条(75)顶侧与一方滑杆(51)末端相连接。

7.如权利要求6所述的一种给畜牧清洗脏物装置,其特征是,还包括有护栏机构(8),护栏机构(8)包括:支撑杆(81),支块(53)外侧均连接有支撑杆(81);护栏架(80),两侧两个支撑杆(81)之间均连接有护栏架(80),护栏架(80)穿过滑动门(50);固定螺母(82),护栏架(80)两侧均螺纹式连接有两个固定螺母(82);复位弹簧(83),护栏架(80)上连接有复位弹簧(83),复位弹簧(83)内端与滑动门(50)内壁相连接。

8.如权利要求7所述的一种给畜牧清洗脏物装置,其特征是,还包括有引流机构(9),引流机构(9)包括:底架(91),两侧支座(45)之间放置有底架(91);螺丝(92),底架(91)两侧均螺纹式连接有两个螺丝(92);引流道(90),螺丝(92)之间螺纹式连接有引流道(90),底架(91)顶侧与引流道(90)底侧相接触。
