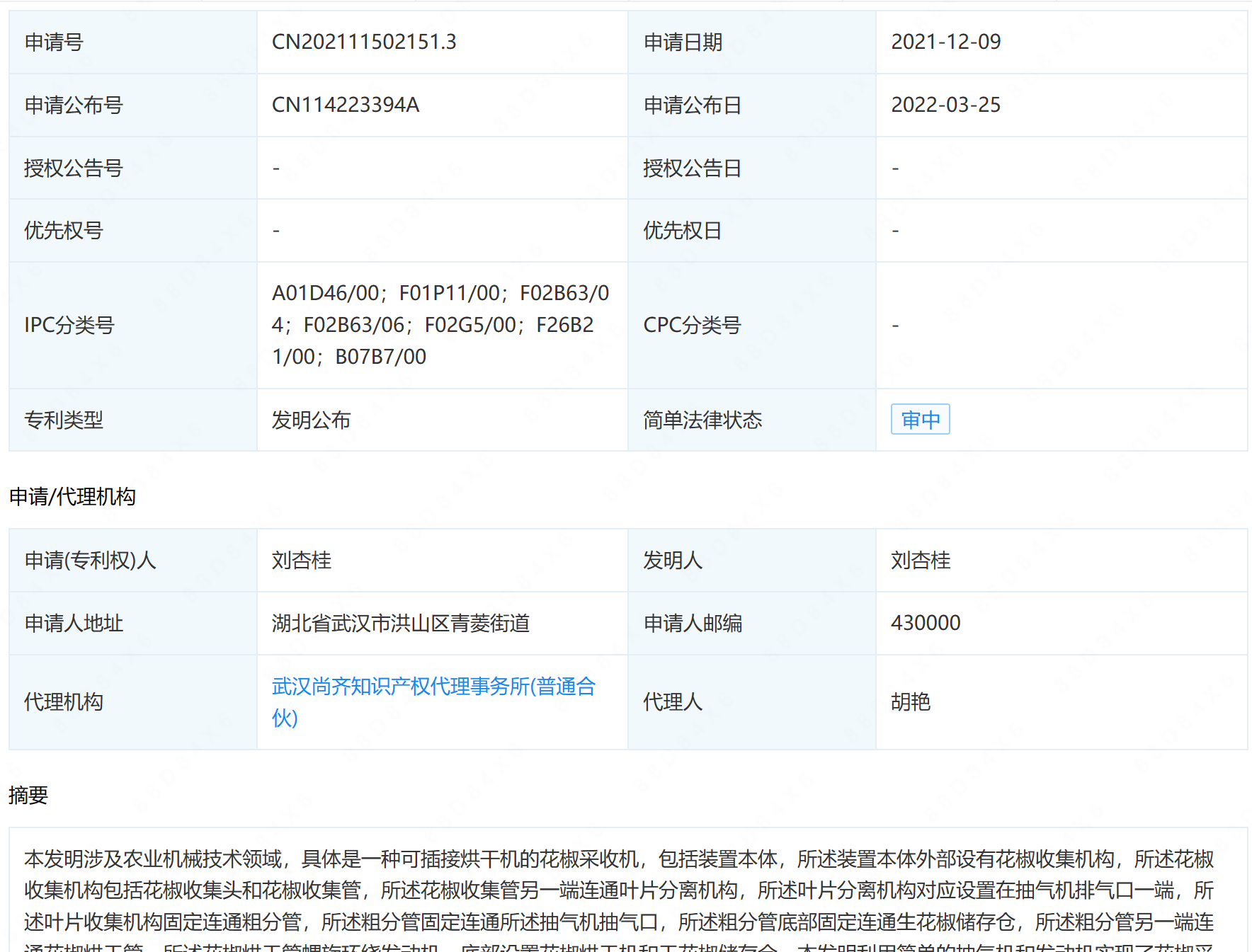

摘要： : 本发明涉及农业机械技术领域，具体是一种可插接烘干机的花椒采收机，包括装置本体，所述装置本体外部设有花椒收集机构，所述花椒收集机构包括花椒收集头和花椒收集管，所述花椒收集管另一端连通叶片分离机构，所述叶片分离机构对应设置在抽气机排气口一端，所述叶片收集机构固定连通粗分管，所述粗分管固定连通所述抽气机抽气口，所述粗分管底部固定连通生花椒储存仓，所述粗分管另一端连通花椒烘干管，所述花椒烘干管螺旋环绕发动机，底部设置花椒烘干机和干花椒储存仓。本发明利用简单的抽气机和发动机实现了花椒采收功能，将原本被浪费的发动机热量用于烘干花椒，节约能源的同时节省了花椒烘干的时间。

详情： :

1.一种可插接烘干机的花椒采收机，其特征在于，所述采收机包括装置本体，所述装置本体外部设有花椒收集机构，所述花椒收集机构包括花椒收集头和一端连接所述花椒收集头的花椒收集管，所述花椒收集管另一端连通叶片分离机构，所述叶片分离机构对应设置在抽气机排气口一端，所述叶片收集机构固定连通粗分管，所述粗分管固定连通所述抽气机抽气口，所述粗分管底部固定连通生花椒储存仓，所述粗分管另一端连通花椒烘干管，所述花椒烘干管螺旋环绕发动机，所述发动机上端设有散热管，所述散热管连通所述抽气机排气口，所述发动机底部插设有花椒烘干机或干花椒储存仓，所述花椒烘干管和所述生花椒储存仓均可连通所述花椒烘干机，所述花椒烘干机连通所述干花椒储存仓。

2.根据权利要求1所述的可插接烘干机的花椒采收机，其特征在于：所述粗分管底部设有生花椒口，所述生花椒口与所述生花椒储存仓之间通过生花椒管固定连接；所述粗分管处设有遮盖片，所述遮盖片一端固定连接所述生花椒口一侧的复位装置，另一端连接位于所述生花椒口另一侧的转换装置，所述遮盖片移动关闭所述生花椒口或打开所述生花椒口；所述花椒烘干管顶部设有水蒸气收集通道，底部设有翻粒凸梗。

3.根据权利要求2所述的可插接烘干机的花椒采收机，其特征在于：所述转换装置包括开设在所述粗分管上的转换槽，所述遮盖片一端从所述转换槽内伸出卷覆在转换轴一端上，所述转换轴另一端设有卷动从动轮，所述卷动从动轮啮合卷动齿轮，所述卷动齿轮固定连接在转换轴上，所述转换轴一端延伸至所述装置本体外，并固定连接转换开关。

4.根据权利要求2所述的可插接烘干机的花椒采收机，其特征在于：所述复位装置包括对称开设在所述粗分管上的复位槽，所述复位槽内滑动插设有复位轴，所述复位轴固定连接所述遮盖片一端，所述粗分管外壁对应所述复位轴设有固定环，所述固定环与所述复位轴之间固定连接有多个复位弹簧；所述复位槽长度长于所述生花椒口长度，所述复位槽两端分别位于所述生花椒口两端，所述复位槽和所述转换槽相通。

5.根据权利要求1所述的可插接烘干机的花椒采收机，其特征在于：所述花椒烘干机包括固定连接在所述装置本体内部的水汽收集壳体和转动连接在所述水汽收集壳体内部的圆柱形转筒，所述转筒内部中空且内壁向内延伸出多组环形阵列的挡板，所述转筒内设有烘干装置、温度传感器和容量传感器，所述烘干装置固定贯穿所述转筒一端，所述烘干装置另一端设有烘干电机，所述烘干电机电信号连接所述发动机，所述转筒另一端设有环形槽，所述环形槽内滑动连接有环形板，所述环形板上固定连接有烘干机进料管和烘干机出料管，所述烘干机进料管连通所述花椒烘干管和所述生花椒储存仓。

6.根据权利要求5所述的可插接烘干机的花椒采收机，其特征在于：所述烘干装置包括烘干轴，所述烘干轴中空且一端固定连接所述烘干电机输出轴，所述烘干轴上设有多组一端连通所述烘干轴内部的加热管，所述加热管和所述烘干轴内均设有加热丝，所述加热丝电连接所述烘干电机；所述温度传感器、所述容量传感器、所述加热丝和所述烘干电机电信号连接烘干机控制器。

7.根据权利要求2或5所述的可插接烘干机的花椒采收机，其特征在于：所述水汽收集壳体包括水汽收集管，所述水汽收集管和所述水蒸气收集通道均连通水盒，所述水盒插设在所述装置本体内。

8.根据权利要求1所述的可插接烘干机的花椒采收机，其特征在于：所述花椒收集装置包括花椒收集头，所述花椒收集头内设有采集轮，所述采集轮一端固定连接小型电机，所述花椒收集头与所述花椒收集管连接处设有蒙设透气网的辅助采集口，所述辅助采集口固定连接所述抽气机抽气口，所述小型电机电连接所述发动机，所述花椒收集管为万向竹节管。

9.根据权利要求1所述的可插接烘干机的花椒采收机，其特征在于：所述叶片分离机构包括叶片分离腔，所述叶片分离腔上端面连通所述花椒收集管，一侧面连通所述粗分管，所述叶片分离腔一侧贯穿所述装置本体一侧，并从外向内插设有叶片分离盒，所述叶片分离腔设有叶片分离盒的对面设有扁吹气孔，所述扁吹气孔连通所述抽气机排气孔一端；所述粗分管靠近所述扁吹气孔一端，且所述叶片分离腔底部设有筛选口连通下方的所述生花椒储存仓，所述筛选口、所述叶片分离盒底端处均蒙设有筛网，所述筛网孔径大于花椒直径且小于叶片直径。

10.根据权利要求1所述的可插接烘干机的花椒采收机，其特征在于：所述散热管为q字形且内部连通，所述散热管与所述抽气机排气口连接处设有可开闭所述散热管的散热阀门，所述散热管下端对应所述发动机设有多个散热孔，所述生花椒储存仓和所述干花椒储存仓均设有可任意开闭的出口；所述装置本体上端面对应所述发动机开设有散热口，所述装置本体底部设有移动轮。
