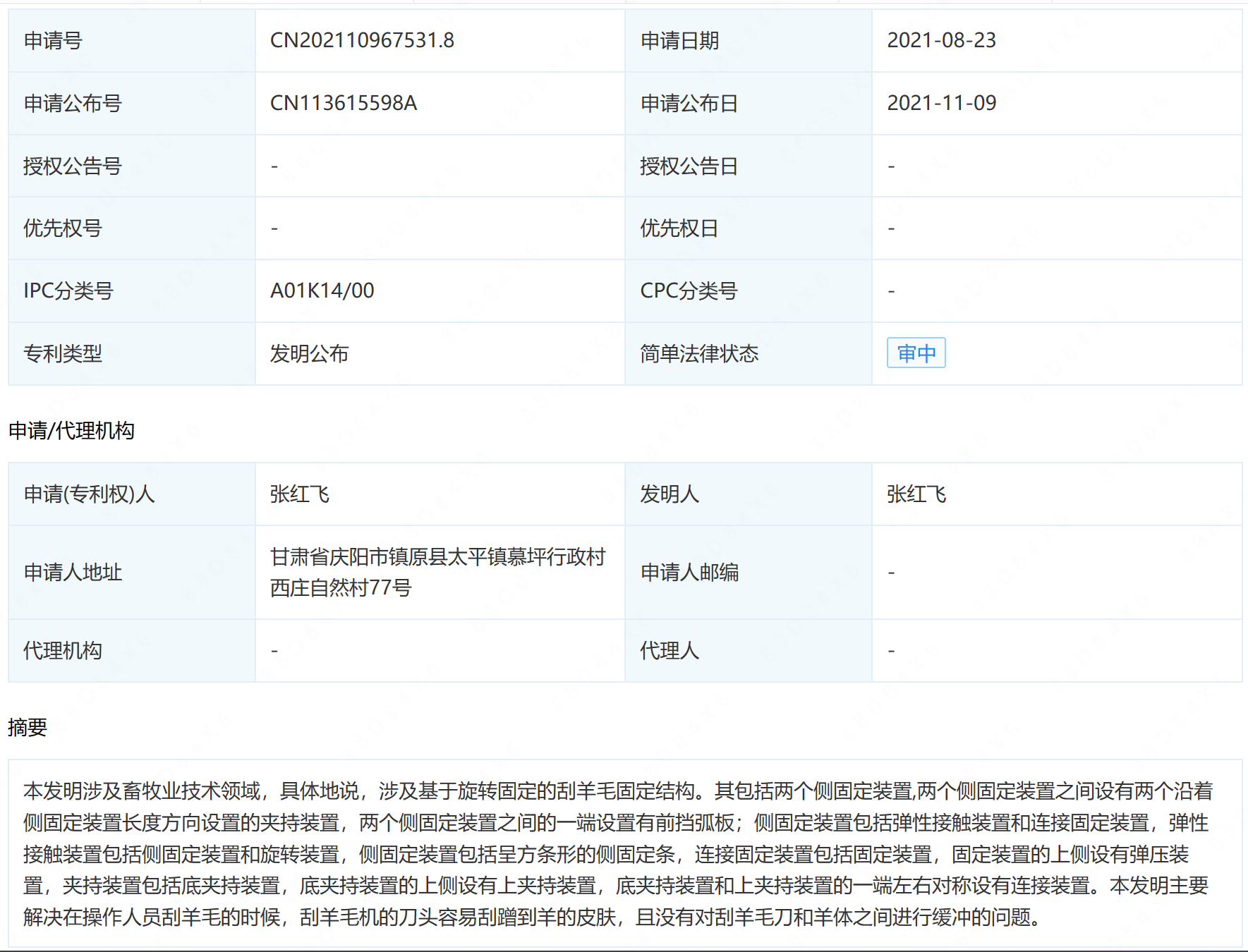

摘要： : 本发明涉及畜牧业技术领域，具体地说，涉及基于旋转固定的刮羊毛固定结构。其包括两个侧固定装置,两个侧固定装置之间设有两个沿着侧固定装置长度方向设置的夹持装置，两个侧固定装置之间的一端设置有前挡弧板；侧固定装置包括弹性接触装置和连接固定装置，弹性接触装置包括侧固定装置和旋转装置，侧固定装置包括呈方条形的侧固定条，连接固定装置包括固定装置，固定装置的上侧设有弹压装置，夹持装置包括底夹持装置，底夹持装置的上侧设有上夹持装置，底夹持装置和上夹持装置的一端左右对称设有连接装置。本发明主要解决在操作人员刮羊毛的时候，刮羊毛机的刀头容易刮蹭到羊的皮肤，且没有对刮羊毛刀和羊体之间进行缓冲的问题。

详情： :

1.基于旋转固定的刮羊毛固定结构，包括两个外部固定装置(1),其特征在于：两个所述外部固定装置(1)之间设有两个沿着外部固定装置(1)长度方向设置的夹持装置(2)，两个所述外部固定装置(1)之间的一端设置有前挡弧板(3)；所述外部固定装置(1)包括弹性接触装置(11)和连接固定装置(12)，所述弹性接触装置(11)包括侧固定装置(111)和旋转装置(112)，所述侧固定装置(111)包括呈方条形的侧固定条(1111)，所述侧固定条(1111)靠近一端的上表面固定连接有两个呈半环形的弧形柱(1112)，所述弧形柱(1112)上套设有沿着弧形柱(1112)弯折的弧形弹簧(1113)，所述旋转装置(112)包括呈方形的旋转板(1121)，所述旋转板(1121)的底部靠近中心的位置固定连接有底部呈板球形的接触柱(1123)，所述连接固定装置(12)包括固定装置(121)，所述固定装置(121)的上侧设有弹压装置(122)，所述固定装置(121)包括呈方条形的和侧固定条(1111)相适配的固定条(1211)，所述固定条(1211)的一侧靠近中部的位置固定连接有呈方形的侧限位条(1212)，所述弹压装置(122)包括多个呈方形的压条(1221)，每两个所述压条(1221)之间设有压杆(1223)，所述压杆(1223)的一端固定连接有弹压绞块(1222)，所述弹压绞块(1222)上固定连接有带动杆(1224)；所述夹持装置(2)包括底夹持装置(21)，所述底夹持装置(21)的上侧设有上夹持装置(22)，所述底夹持装置(21)和上夹持装置(22)的一端左右对称设有连接装置(23)，所述底夹持装置(21)包括呈弧形弧面向上的底弧板(211)，所述底弧板(211)的两端固定连接有呈方形的连接方块(212)，其中一个所述连接方块(212)的内部左右对称开设有呈圆柱形的旋转洞(217)，所述旋转洞(217)的上侧靠近旋转洞(217)中部的位置开设有呈圆形的插柱口(218)，所述插柱口(218)的两侧左右对称开设有呈扇形的扇槽(219)，所述连接方块(212)的一侧开设有呈方形的和侧限位条(1212)相适配的侧限位槽(213)，所述上夹持装置(22)呈半环形的弧面向下的上弧板(221)，所述上弧板(221)一端的外侧壁固定连接有呈方形的连接板(223)，所述连接板(223)的左右两侧开设有和旋转洞(217)相对应的插洞(229)，所述连接装置(23)包括呈柱形的和插洞(229)相适配的连接柱(231)，所述连接柱(231)的底部左右对称固定连接有呈扇形的和扇槽(219)相适配的扇块(232)；所述前挡弧板(3)包括呈弧形的弧形板条(31)，所述弧形板条(31)一侧靠近底部的位置固定连接有呈方形的底部压板(32)。

2.根据权利要求1所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述上弧板(221)的下侧设有呈弧形的夹持副板(224)，所述上弧板(221)和夹持副板(224)之间的侧壁上环形排列固定连接有若干夹持弹簧(225)。

3.根据权利要求1所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述弧形板条(31)的一侧固定连接有呈方形的固定连接板(33)，两个所述外部固定装置(1)之间的另一端设有呈方形的后固定板(4)，所述固定连接板(33)和后固定板(4)的左右两端均设有螺钉(34)，所述螺钉(34)的一端贯穿固定连接板(33)和后固定板(4)并螺钉连接在固定条(1211)的一端。

4.根据权利要求1所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述侧固定条(1111)的一侧靠近弧形柱(1112)的位置固定连接有两个侧铰接架(1115)，所述旋转板(1121)的一端铰接在两个侧铰接架(1115)之间，所述侧固定条(1111)的一侧固定连接在固定条(1211)的侧壁上。

5.根据权利要求1所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述旋转板(1121)的上侧左右对称开设有滑动槽(1122)，所述弧形柱(1112)的一端贯穿滑动槽(1122)并延伸出去，所述弧形柱(1112)的一端固定连接有底部挡板(1114)，所述弧形弹簧(1113)的一端和旋转板(1121)的上表面接触。

6.根据权利要求1所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述压杆(1223)的一端和两个压条(1221)的一端铰接，所述带动杆(1224)的一端固定连接有呈方形的按压板(1225)，所述压条(1221)上靠近中部的位置固定连接有呈U形的提把(1227)。

7.根据权利要求6所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述固定条(1211)的上表面固定连接有和弹压绞块(1222)相对应的弹压铰接架(1213)，所述弹压绞块(1222)和弹压铰接架(1213)铰接，所述按压板(1225)的底部固定连接有弹压弹簧(1226)，所述弹压弹簧(1226)的底端固定连接在固定条(1211)的上表面。

8.根据权利要求1所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述上弧板(221)远离连接板(223)的一端固定连接有夹持铰接块(222)，远离所述旋转洞(217)的连接方块(212)上的左右两侧固定连接有上弧板铰接架(2121)。

9.根据权利要求8所述的基于旋转固定的刮羊毛固定结构，其特征在于：所述夹持铰接块(222)铰接在两个上弧板铰接架(2121)之间，所述连接柱(231)的一端贯穿插洞(229)和插柱口(218)并延伸入旋转洞(217)中，所述连接柱(231)上套设有连接弹簧(234)，所述连接柱(231)的上端固定连接有挡位板(233)，所述挡位板(233)的顶端固定连接有呈方形的捏块(235)，所述连接弹簧(234)设置在连接板(223)和连接方块(212)之间。

10.根据权利要求1所述的基于旋转固定的刮羊毛固定结构，其特征在于：靠近所述连接板(223)的上弧板(221)的底部固定连接有插接条(226)，所述插接条(226)的底端一侧固定连接有三角凸块(228)，开设有所述旋转洞(217)的连接方块(212)上靠近中部的位置开设有插口(214)，所述插口(214)内部的一侧靠近底部的位置固定连接有三角凹块(216)，所述三角凹块(216)的上端固定连接有接触弧块(215)，所述插接条(226)的一端插接在插口(214)的内部，所述三角凸块(228)的一侧和三角凹块(216)接触，所述插接条(226)一侧的连接方块(212)上固定连接有橡胶块(227)，所述橡胶块(227)的一端和连接方块(212)接触。
