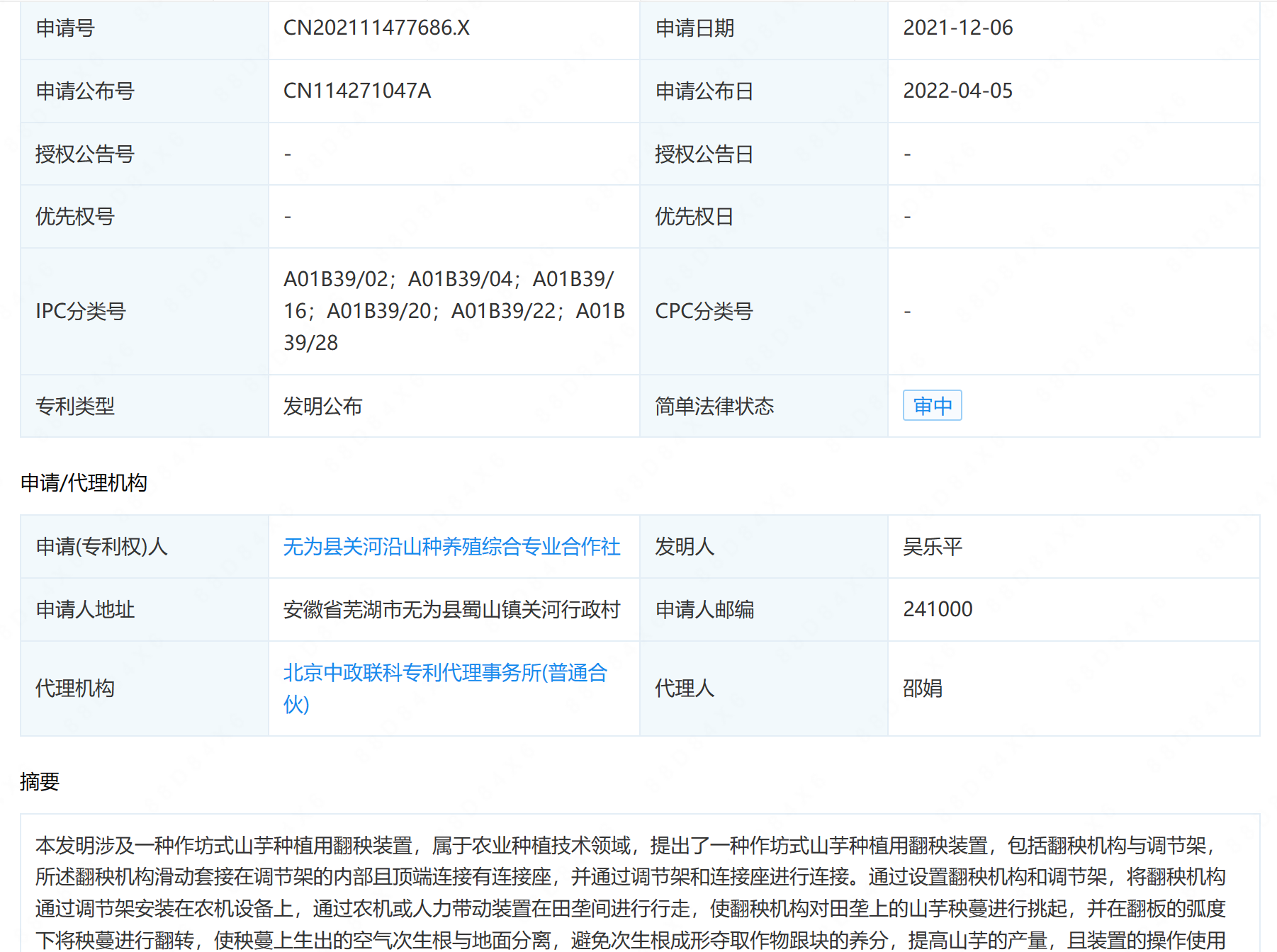

摘要： : 本发明涉及一种作坊式山芋种植用翻秧装置，属于农业种植技术领域，提出了一种作坊式山芋种植用翻秧装置，包括翻秧机构与调节架，所述翻秧机构滑动套接在调节架的内部且顶端连接有连接座，并通过调节架和连接座进行连接。通过设置翻秧机构和调节架，将翻秧机构通过调节架安装在农机设备上，通过农机或人力带动装置在田垄间进行行走，使翻秧机构对田垄上的山芋秧蔓进行挑起，并在翻板的弧度下将秧蔓进行翻转，使秧蔓上生出的空气次生根与地面分离，避免次生根成形夺取作物跟块的养分，提高山芋的产量，且装置的操作使用效果好且效率高，避免人工翻秧法的费力费工，可以对翻板与挑杆进行保护，且避免障碍物阻挡翻秧装置的移动，减少装置故障率。

详情： :

1.一种作坊式山芋种植用翻秧装置，包括翻秧机构(1)与调节架(2)，其特征在于：所述翻秧机构(1)滑动套接在调节架(2)的内部且顶端连接有连接座(3)，并通过调节架(2)和连接座(3)进行连接，所述连接座(3)包括支撑轴(31)和摇杆(32)。

2.根据权利要求1所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述翻秧机构(1)包括螺旋翻转弯曲的翻板(11)和翻板(11)前端细尖板状的挑杆(12)，所述翻板(11)的前端平行与地面后端则与地面竖直设置，且所述翻板(11)的中部保持自然弯曲翻转，所述挑杆(12)平行于地面且贴近地面上方，且所述翻板(11)的内部安装有支撑架(13)，所述支撑架(13)的上端连接有支撑杆(15)，所述支撑杆(15)上端开设有安装槽(16)，所述安装槽(16)套接在调节架(2)的内部。

3.根据权利要求2所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述支撑架(13)的底部开设有孔槽，且槽的内部等间距的转动安装有三个滚轮(14)，且所述滚轮(14)的底端。

4.根据权利要求2所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述翻板(11)的外表面安装有梳块(4)，所述梳块(4)为光滑球状块，且所述梳块(4)等间距的安装在翻板(11)的表面后端。

5.根据权利要求1所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述调节架(2)包括连接架(21)，所述连接架(21)的上方连接有车架(5)，所述车架(5)包括支撑板(51)、连接板(53)和转动架(56)，且所述转动架(56)固定安装在连接架(21)的上端，且转动架(56)为正圆形金属环，所述连接架(21)的中部连接有固定杆(22)和定位块(23)，且所述固定杆(22)和定位块(23)套接在支撑杆(15)的内部。

6.根据权利要求1所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述翻秧机构(1)的数量为三个，且三个所述翻秧机构(1)并排安装在调节架(2)的底部，且通过电动推杆(24)进行居中连接。

7.根据权利要求6所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述连接座(3)为圆柱状设置，且所述连接座(3)与农机设备进行销接。

8.根据权利要求5所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述支撑板(51)的上端两侧对称安装有压板(52)，所述压板(52)和连接板(53)的中部连接有立杆(54)，所述立杆(54)穿透支撑板(51)且中部套接有减震弹簧(55)，所述支撑板(51)的底部两端安装有车轮(58)，所述连接板(53)的底面开设有转动槽(57)并与转动架(56)进行套接。

9.根据权利要求2所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述翻板(11)的一端内部为与挑杆(12)相适配的空心结构，所述挑杆(12)活动安装在翻板(11)的一端，所述挑杆(12)与翻板(11)之间设置有防护机构(17)，所述防护机构(17)包括保护弹簧(171)，所述保护弹簧(171)的两端分别连接翻板(11)的内腔一端与挑杆(12)的一端，所述保护弹簧(171)设置有四组，且四组所述保护弹簧(171)位于挑杆(12)的四个拐角。

10.根据权利要求9所述的一种作坊式山芋种植用翻秧装置，其特征在于：所述翻板(11)的内部一端设置有伸缩杆(172)，所述伸缩杆(172)位于四组保护弹簧(171)的中心位置，所述伸缩杆(172)的外侧设置有复位弹簧(173)，所述复位弹簧(173)的一端固定于翻板(11)的内部，所述复位弹簧(173)的一端安装有压力开关(174)，所述压力开关(174)与电动推杆(24)之间为电性连接，所述保护弹簧(171)压缩后挑杆(12)的一端与压力开关(174)接触。
