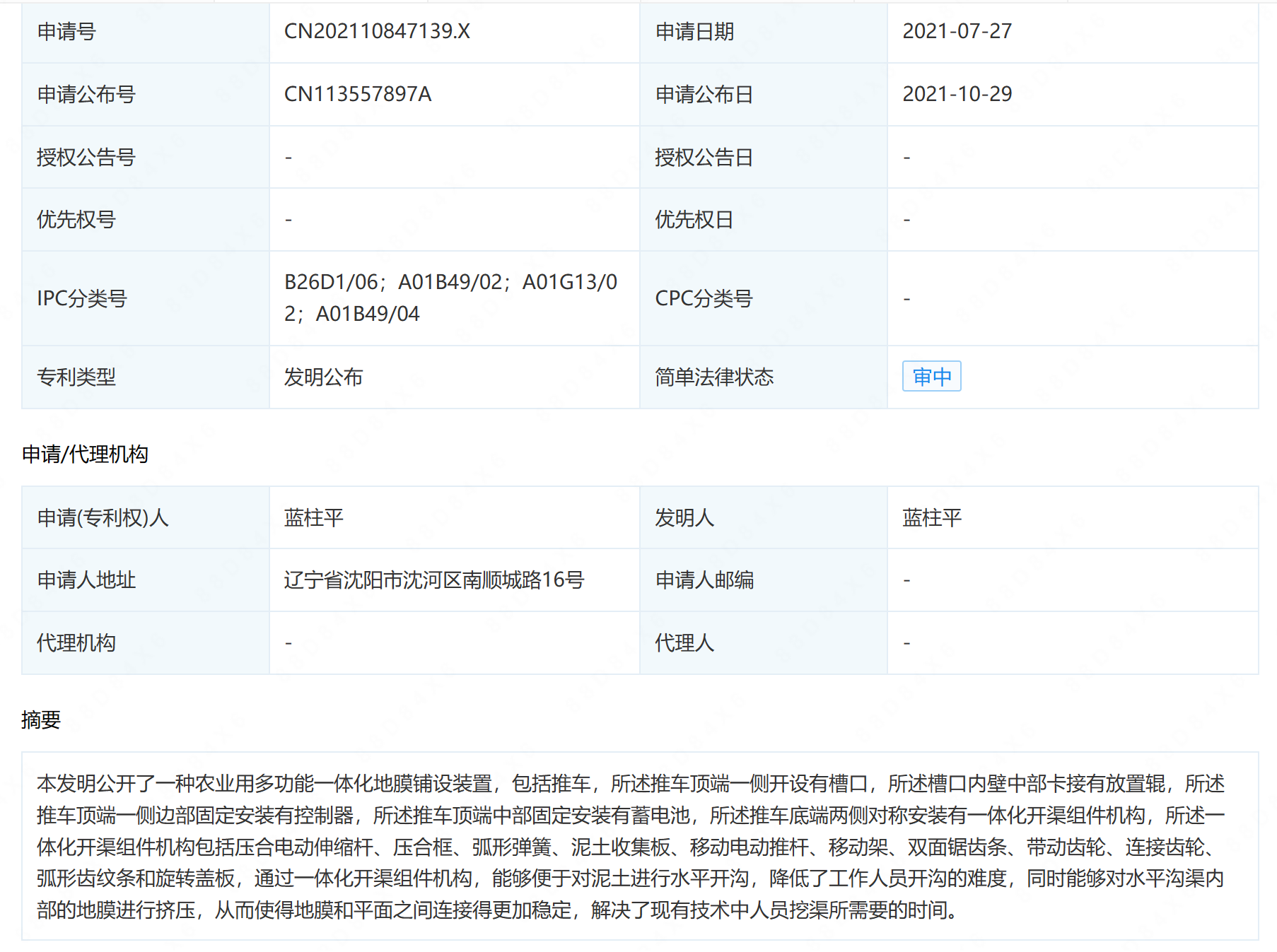

摘要： : 本发明公开了一种农业用多功能一体化地膜铺设装置，包括推车，所述推车顶端一侧开设有槽口，所述槽口内壁中部卡接有放置辊，所述推车顶端一侧边部固定安装有控制器，所述推车顶端中部固定安装有蓄电池，所述推车底端两侧对称安装有一体化开渠组件机构，所述一体化开渠组件机构包括压合电动伸缩杆、压合框、弧形弹簧、泥土收集板、移动电动推杆、移动架、双面锯齿条、带动齿轮、连接齿轮、弧形齿纹条和旋转盖板，通过一体化开渠组件机构，能够便于对泥土进行水平开沟，降低了工作人员开沟的难度，同时能够对水平沟渠内部的地膜进行挤压，从而使得地膜和平面之间连接得更加稳定，解决了现有技术中人员挖渠所需要的时间。

详情： :

1.一种农业用多功能一体化地膜铺设装置，包括推车(1)，其特征在于：所述推车(1)顶端一侧开设有槽口(2)，所述槽口(2)内壁中部卡接有放置辊(3)，所述推车(1)顶端一侧边部固定安装有控制器(4)，所述推车(1)顶端中部固定安装有蓄电池(5)，所述推车(1)底端两侧对称安装有一体化开渠组件机构(6)，所述一体化开渠组件机构(6)包括压合电动伸缩杆(601)、压合框(602)、弧形弹簧(603)、泥土收集板(604)、移动电动推杆(605)、移动架(606)、双面锯齿条(607)、带动齿轮(608)、连接齿轮(609)、弧形齿纹条(610)和旋转盖板(611)；所述推车(1)底端两侧对称安装有压合电动伸缩杆(601)，所述压合电动伸缩杆(601)底端中部固定安装有压合框(602)，所述压合框(602)一端面对称焊接有弧形弹簧(603)，所述弧形弹簧(603)一端面连接有泥土收集板(604)，所述泥土收集板(604)底端和压合框(602)之间转动连接，所述压合框(602)顶端两侧对称安装有移动电动推杆(605)，所述移动电动推杆(605)顶端中部固定安装有移动架(606)，所述移动架(606)两端边部均对称焊接有双面锯齿条(607)，所述双面锯齿条(607)外表面两侧对称啮合连接有带动齿轮(608)，所述带动齿轮(608)正面中部固定安装有连接齿轮(609)，所述连接齿轮(609)外表面边部啮合连接有弧形齿纹条(610)，所述弧形齿纹条(610)背面底端边部固定连接有旋转盖板(611)。

2.根据权利要求1所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述移动架(606)顶端对应压合电动伸缩杆(601)底端边部位置处开设有矩形孔，所述压合框(602)的数量共设置为两个，两个所述压合框(602)分别位于推车(1)底端两侧；所述带动齿轮(608)和双面锯齿条(607)的数量比例为二比一，位于所述锯齿条(607)两侧的带动齿轮(608)的转动方向相反，所述旋转盖板(611)和压合框(602)之间通过合页转动连接，两个所述旋转盖板(611)相对面均粘结有橡胶条。

3.根据权利要求1所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述推车(1)顶端中部固定安装有拉伸定位防护机构(7)、所述拉伸定位防护机构(7)包括T型板(701)、钢丝绳(702)、弧形板(703)、移动板(704)、升降电动伸缩杆(705)、定位柱(706)、拉伸板(707)和限位柱(708)；所述推车(1)顶端中部固定安装有T型板(701)，所述T型板(701)顶端对称贯穿连接有钢丝绳(702)，所述钢丝绳(702)一端连接有弧形板(703)，所述弧形板(703)底端和T型板(701)之间通过限位柱(708)连接，所述限位柱(708)和弧形板(703)之间固定连接，所述钢丝绳(702)另一端连接有移动板(704)，所述移动板(704)底端对应推车(1)顶端之间连接有升降电动伸缩杆(705)，所述移动板(704)底端两侧对称焊接有定位柱(706)，所述定位柱(706)和推车(1)之间贯穿连接，两个所述定位柱(706)底端之间通过拉伸板(707)连接。

4.根据权利要求1所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述钢丝绳(702)和T型板(701)顶端两侧之间贯穿连接，所述弧形板(703)和T型板(701)之间通过限位柱(708)限位，所述拉伸板(707)和移动板(704)的形状相同，所述拉伸板(707)和移动板(704)分别位于推车(1)底端和顶端。

5.根据权利要求3所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述拉伸板(707)底端中部固定安装有全方位开沟抚平机构(8)，所述全方位开沟抚平机构(8)包括外八字形支架(801)、侧挡板(802)、内八字形支架(803)、固定架(804)、弧形辊(805)、限位辊(806)、挤压辊(807)、收集盒(808)、凸轮(809)、连接杆(810)、移动杆(811)、圆锥(812)、螺纹杆(813)、螺纹套筒(814)、移动矩形板(815)、限位手动伸缩杆(816)、弹簧杆(817)、凹形杆(818)、圆辊(819)、侧板(820)、连接块(821)、导流板(822)、凹形定位杆(823)、挤压轮(824)、压合轮(825)、导流块(826)、三角开沟块(827)、凹形限位块(828)和矩形槽(829)；所述拉伸板(707)底端中部固定安装有外八字形支架(801)，所述外八字形支架(801)一端边部通过矩形固定杆连接有侧挡板(802)，所述外八字形支架(801)一端内壁固定安装有内八字形支架(803)，所述外八字形支架(801)底端边部开设有矩形槽(829)，所述外八字形支架(801)底端中部固定安装有螺纹杆(813)，所述螺纹杆(813)外表面底部通过螺纹连接有螺纹套筒(814)，所述螺纹套筒(814)外表面底部通过轴承连接有移动矩形板(815)，所述移动矩形板(815)顶端和外八字形支架(801)外表面之间固定安装有限位手动伸缩杆(816)，所述移动矩形板(815)底端两侧对称安装有弹簧杆(817)，所述弹簧杆(817)底端中部焊接有凹形杆(818)，所述凹形杆(818)内壁中部转动连接有圆辊(819)；所述推车(1)底端对应槽口(2)两端边部位置处固定安装有凹形限位块(828)，所述凹形限位块(828)底端中部焊接有固定架(804)，两个所述固定架(804)内壁一端边部转动连接有弧形辊(805)，所述固定架(804)内壁顶端对称转动连接有限位辊(806)，所述固定架(804)内壁另一侧对端对称转动连接有挤压辊(807)，所述固定架(804)内壁中部通过螺钉安装有收集盒(808)，两个所述固定架(804)正面和弧形辊(805)之间通过连接轴连接有凸轮(809)，所述凸轮(809)一端通过圆杆转动连接有连接杆(810)，所述连接杆(810)一端通过圆杆转动连接有移动杆(811)，所述移动杆(811)底端边部等距焊接有圆锥(812)；所述固定架(804)正面边部焊接有侧板(820)，所述侧板(820)顶端中部等距焊接有连接块(821)，所述连接块(821)底端边部焊接有导流板(822)，所述导流板(822)顶端焊接有凹形定位杆(823)，所述凹形定位杆(823)底端一侧转动连接有挤压轮(824)，所述凹形定位杆(823)底端另一侧转动连接有压合轮(825)，所述侧板(820)背面边部焊接有导流块(826)，所述导流块(826)一端边部焊接有三角开沟块(827)。

6.根据权利要求5所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述挤压轮(824)的外径大于压合轮(825)的外径，所述挤压轮(824)一端中部和三角开沟块(827)背面中部之间相互对应，所述三角开沟块(827)的形状为三角形。

7.根据权利要求5所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述圆锥(812)底端中心点垂直于两个限位辊(806)之间的中心线，所述固定架(804)的数量共设置为两个，两个所述固定架(804)和推车(1)之间通过凹形限位块(828)连接，所述固定架(804)背面中部和移动杆(811)一端之间相互贴合。

8.根据权利要求5所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述固定架(804)内部位于两个所述挤压辊(807)之间安装有地膜固定放置机构(9)，所述地膜固定放置机构(9)包括放置条(901)、连接电动伸缩杆(902)、长方形条(903)、倾斜板(904)、调节电动伸缩杆(905)、矩形条(906)、压膜辊(907)和切割刀(908)；所述固定架(804)内部位于两个所述挤压辊(807)之间安装有放置条(901)，所述放置条(901)底端两侧对称安装有连接电动伸缩杆(902)，所述连接电动伸缩杆(902)底端边部固定安装有长方形条(903)，所述长方形条(903)底端两侧边部对称焊接有倾斜板(904)，所述长方形条(903)底端中部对称焊接有调节电动伸缩杆(905)，所述调节电动伸缩杆(905)底端中部固定安装有矩形条(906)，所述矩形条(906)底端中部转动连接有压膜辊(907)，所述倾斜板(904)一端边部焊接有切割刀(908)，所述推车(1)正面和背面中部均对称安装有转动板(10)，所述转动板(10)一端中部固定安装有凸面单向玻璃片(11)。

9.根据权利要求8所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述倾斜板(904)底端边部等距开设有三角槽，所述倾斜板(904)的最底点高于切割刀(908)的最底点，所述切割刀(908)的横截面为L型，所述切割刀(908)底端两侧边部对称开设有倒角。

10.根据权利要求8所述的一种农业用多功能一体化地膜铺设装置，其特征在于，所述控制器(4)的输入端和蓄电池(5)的输出端电性连接，所述控制器(4)的输出端分别和压合电动伸缩杆(601)、移动电动推杆(605)、连接电动伸缩杆(902)、升降电动伸缩杆(705)和调节电动伸缩杆(905)的输入端电性连接。
