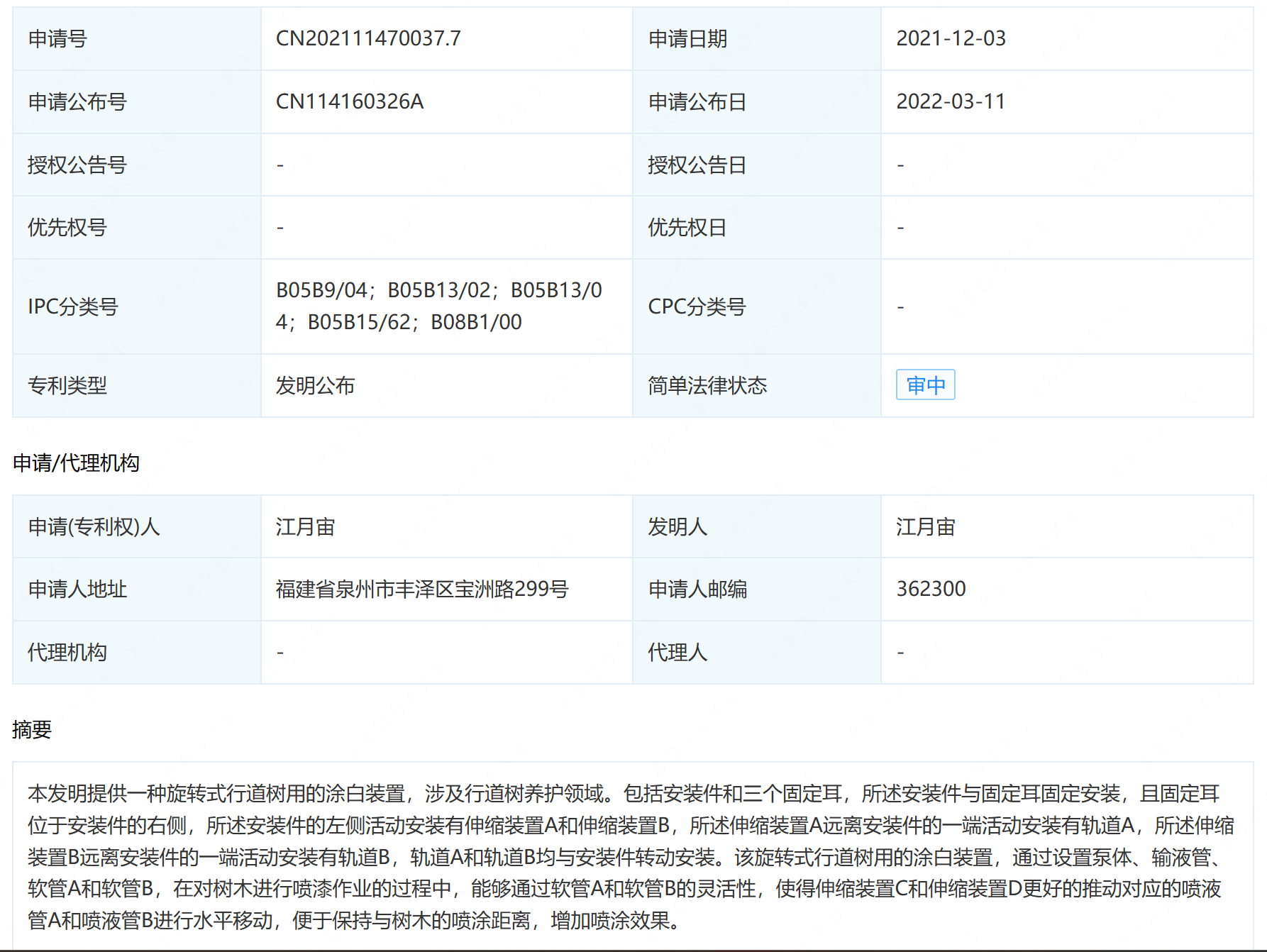

摘要： : 本发明提供一种旋转式行道树用的涂白装置，涉及行道树养护领域。包括安装件和三个固定耳，所述安装件与固定耳固定安装，且固定耳位于安装件的右侧，所述安装件的左侧活动安装有伸缩装置A和伸缩装置B，所述伸缩装置A远离安装件的一端活动安装有轨道A，所述伸缩装置B远离安装件的一端活动安装有轨道B，轨道A和轨道B均与安装件转动安装。该旋转式行道树用的涂白装置，通过设置泵体、输液管、软管A和软管B，在对树木进行喷漆作业的过程中，能够通过软管A和软管B的灵活性，使得伸缩装置C和伸缩装置D更好的推动对应的喷液管A和喷液管B进行水平移动，便于保持与树木的喷涂距离，增加喷涂效果。

详情： :

1.一种旋转式行道树用的涂白装置，包括安装件(1)和三个固定耳(2)，其特征在于：所述安装件(1)与固定耳(2)固定安装，且固定耳(2)位于安装件(1)的右侧，所述安装件(1)的左侧活动安装有伸缩装置A(3)和伸缩装置B(4)，所述伸缩装置A(3)远离安装件(1)的一端活动安装有轨道A(5)，所述伸缩装置B(4)远离安装件(1)的一端活动安装有轨道B(6)，轨道A(5)和轨道B(6)均与安装件(1)转动安装，轨道A(5)远离安装件(1)的一端固定安装有卡帽(25)，轨道B(6)远离安装件(1)的一端固定安装有卡块(26)，所述卡帽(25)与卡块(26)套接，所述轨道A(5)和轨道B(6)的底部分别安装有两个电机(10)，所述电机(10)的输出端安装有齿轮(11)，所述齿轮(11)的外侧啮合安装有齿条(12)，所述齿条(12)的一侧固定安装有滑动件(7)，轨道B(6)与滑动件(7)滑动安装；所述滑动件(7)的上表面固定安装有储料箱(8)和固定板(9)，固定板(9)位于储料箱(8)的左侧，所述固定板(9)的一侧固定安装有伸缩装置D(24)和两个伸缩装置C(23)，两个伸缩装置C(23)的输出端安装有喷液管A(17)，所述喷液管A(17)远离固定板(9)的一侧固定安装有四个喷液头A(18)，伸缩装置D(24)的输出端安装有喷液管B(19)，所述喷液管B(19)远离固定板(9)的一侧固定安装有两个喷液头B(20)，所述喷液管B(19)远离储料箱(8)的一侧固定安装有连接杆(21)，所述连接杆(21)远离喷液管B(19)的一端固定安装有清扫刷(22)，所述储料箱(8)的顶部固定安装有泵体(13)，所述泵体(13)的输出端安装有输液管(14)，且输液管(14)贯穿固定板(9)，所述输液管(14)远离泵体(13)的一端分别固定安装有软管A(15)和软管B(16)，软管A(15)远离输液管(14)的一端与喷液管A(17)固定安装，软管B(16)远离输液管(14)的一端与喷液管B(19)固定安装。

2.根据权利要求1所述的一种旋转式行道树用的涂白装置，其特征在于：所述电机(10)的数量为四个，四个电机(10)圆周阵列分布在轨道A(5)和轨道B(6)的底部。

3.根据权利要求1所述的一种旋转式行道树用的涂白装置，其特征在于：所述齿条(12)为弧形结构，且齿条(12)的长度大于一个圆环四分之一。

4.根据权利要求1所述的一种旋转式行道树用的涂白装置，其特征在于：所述轨道A(5)与轨道B(6)结构相同，轨道A(5)与轨道B(6)均为半圆环形结构。

5.根据权利要求1所述的一种旋转式行道树用的涂白装置，其特征在于：所述喷液头A(18)呈阵列分布在喷液管A(17)的一侧，喷液头B(20)呈阵列分布在喷液管B(19)的一侧，所述喷液头A(18)的喷液量大于喷液头B(20)的喷液量。

6.根据权利要求1所述的一种旋转式行道树用的涂白装置，其特征在于：所述喷液管A(17)与喷液管B(19)之间留有间隙，且喷液管B(19)位于喷液管A(17)底端偏右侧，所述清扫刷(22)的长度大于喷液管B(19)的长度。
