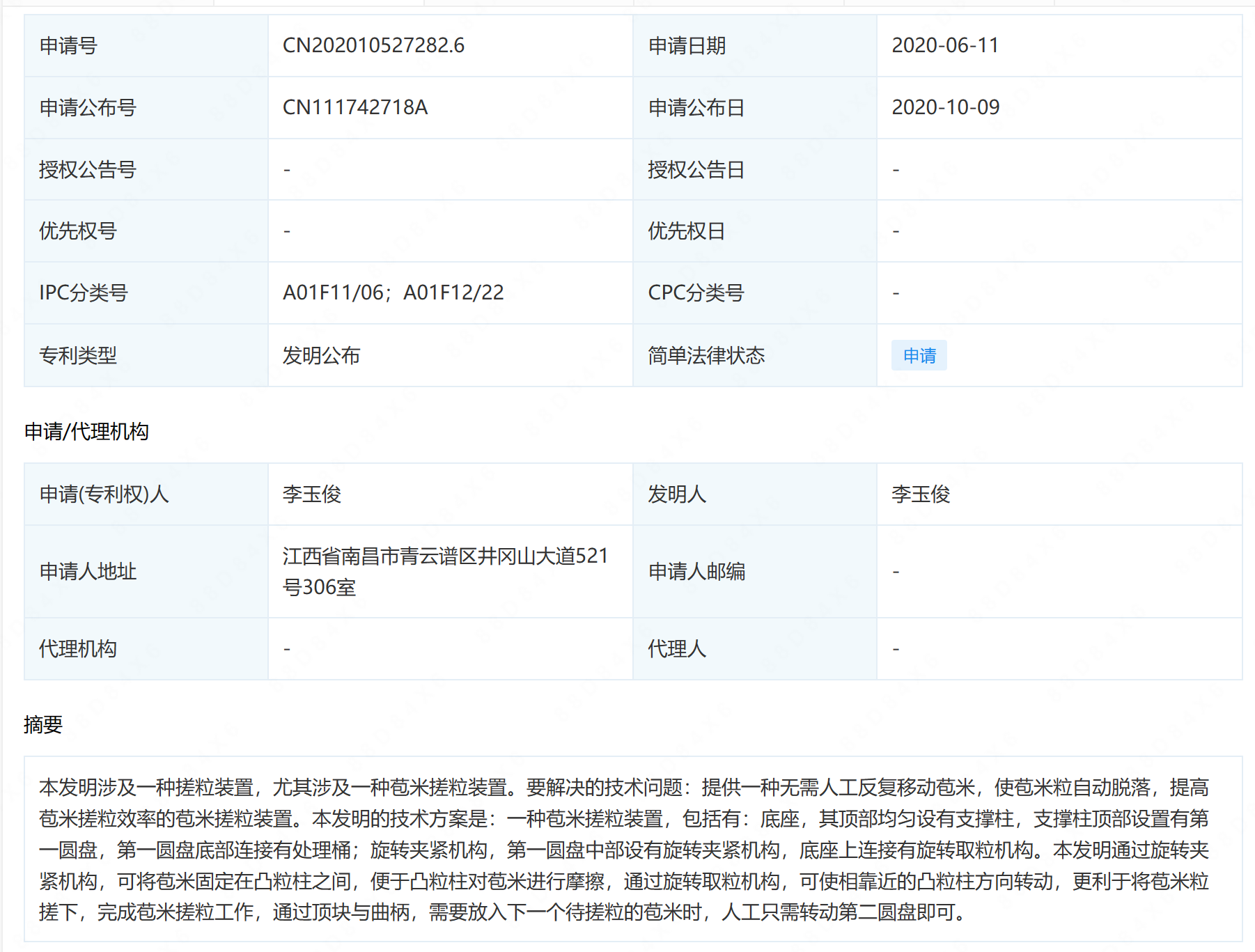

摘要： : 本发明涉及一种搓粒装置，尤其涉及一种苞米搓粒装置。要解决的技术问题：提供一种无需人工反复移动苞米，使苞米粒自动脱落，提高苞米搓粒效率的苞米搓粒装置。本发明的技术方案是：一种苞米搓粒装置，包括有：底座，其顶部均匀设有支撑柱，支撑柱顶部设置有第一圆盘，第一圆盘底部连接有处理桶；旋转夹紧机构，第一圆盘中部设有旋转夹紧机构，底座上连接有旋转取粒机构。本发明通过旋转夹紧机构，可将苞米固定在凸粒柱之间，便于凸粒柱对苞米进行摩擦，通过旋转取粒机构，可使相靠近的凸粒柱方向转动，更利于将苞米粒搓下，完成苞米搓粒工作，通过顶块与曲柄，需要放入下一个待搓粒的苞米时，人工只需转动第二圆盘即可。

详情： :

1.一种苞米搓粒装置，其特征是，包括有：底座，其顶部均匀设有支撑柱，支撑柱顶部设置有第一圆盘，第一圆盘底部连接有处理桶；旋转夹紧机构，第一圆盘中部设有旋转夹紧机构，底座上连接有旋转取粒机构；取料门，其设置在处理桶左侧，底座上放置有收集苞米粒的收集框，收集框位于处理桶正下方。

2.按照权利要求1所述的一种苞米搓粒装置，其特征是，旋转夹紧机构包括：第一滑槽，第一圆盘中部侧壁上均匀开设有第一滑槽，第一滑槽内滑动式设有齿形滑盘；第一弹性件，齿形滑盘凸出部分的两侧壁均与第一圆盘侧壁之间连接有第一弹性件；第二滑槽，齿形滑盘中部均匀开设有第二滑槽，第二滑槽呈弧形，远离取料门一侧的齿形滑盘顶部设置有把手。

3.按照权利要求2所述的一种苞米搓粒装置，其特征是，旋转取粒机构包括：L形支柱，其均匀设在底座上，L形支柱末端安装有圆盒，圆盒底壁上转动式均匀设置有第一转轴，第一转轴上部穿过圆盒顶壁；圆齿轮，第一转轴下部均设有圆齿轮，相靠近的两个圆齿轮相啮合；方形块，齿形滑盘顶部中央滑动式均匀安装有方形块，方形块底部转动式连接有第一传动轴，第一传动轴滑动式位于第二滑槽内，方形块外部设置有固定方形块的固定环；凸粒柱，其安装在第一传动轴下部，第一传动轴下部设置有扇形块，扇形块上开设有圆孔，第一传动轴位于圆孔内，扇形块位于凸粒柱下方；连轴器，第一传动轴底部与第一转轴顶部均安装有连轴器，两侧的连轴器之间设置有连杆；电机，处理桶下部前侧安装有电机，电机的输出轴上设有第二传动轴，第二传动轴后端穿过处理桶侧壁，第二传动轴后端与其相靠近的第一转轴底部均连接有锥齿轮，两个锥齿轮相啮合。

4.按照权利要求3所述的一种苞米搓粒装置，其特征是，还包括有：靠近把手一侧的第一圆盘顶部设有支架，支架上部左侧转动式安装有第二转轴，第二转轴底部设置有第二圆盘，第二圆盘底部均匀开设有第三滑槽，第三滑槽内滑动式设置有至少两个滑块，相远离的滑块侧部与第二圆盘侧壁之间均安装有第二弹性件，滑块底部设有夹块，与同一第三滑槽内滑块相连的夹块侧部之间安装有曲柄，远离支架一侧的第一圆盘顶部设置有顶块，第二转轴上部连接有六边形块，远离顶块一侧的六边形块侧部安装有弹簧夹片。

5.按照权利要求4所述的一种苞米搓粒装置，其特征是，还包括有：第二圆盘底部中央安装有连接轴，连接轴底部设有棘轮，靠近顶块一侧的把手上部设有棘齿，棘齿与棘轮相配合，棘齿上下两侧与把手侧壁之间连接有第三弹性件，把手上部后侧安装有挡块，挡块与棘齿接触。
