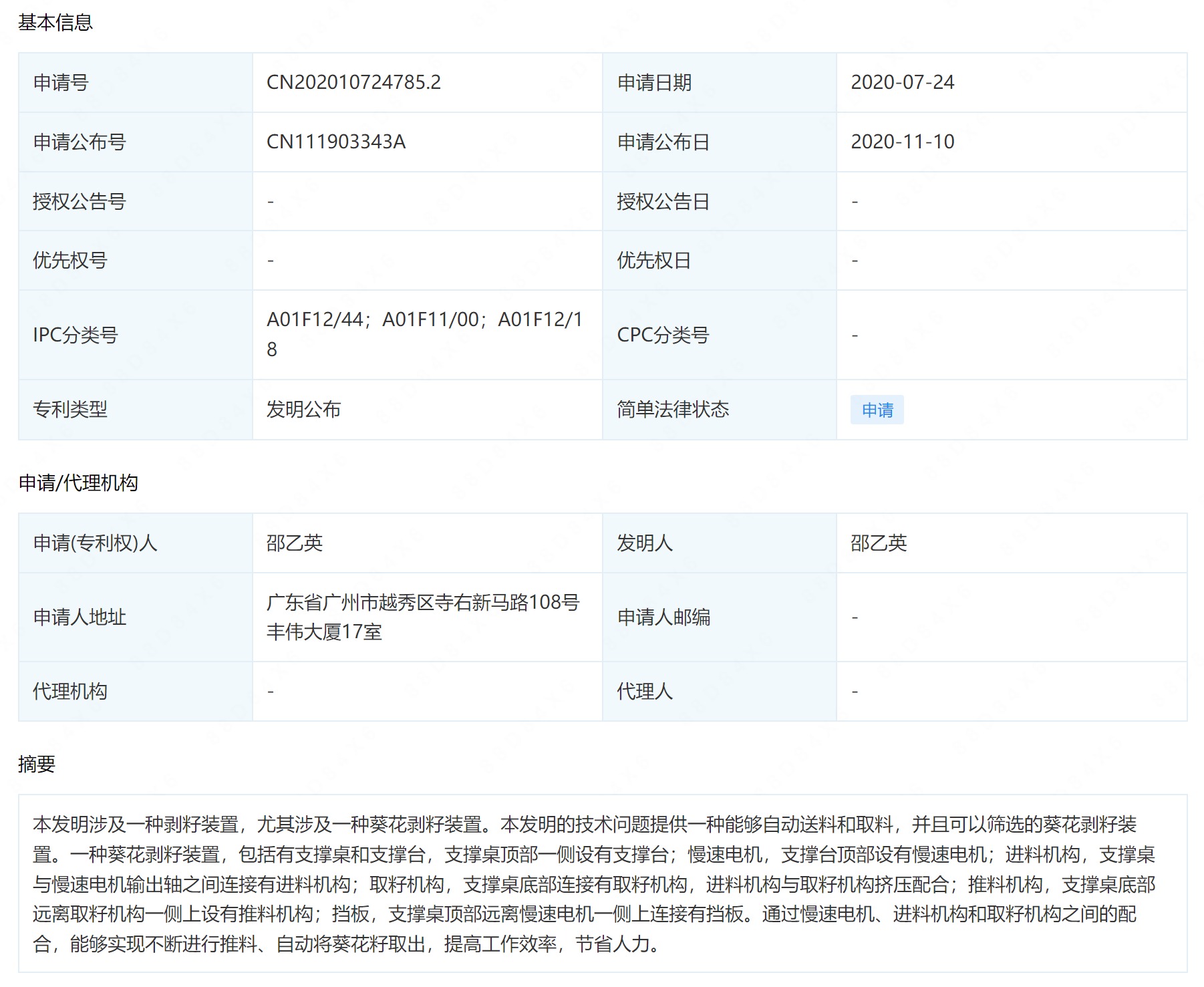

摘要： : 本发明涉及一种剥籽装置，尤其涉及一种葵花剥籽装置。本发明的技术问题提供一种能够自动送料和取料，并且可以筛选的葵花剥籽装置。一种葵花剥籽装置，包括有支撑桌和支撑台，支撑桌顶部一侧设有支撑台；慢速电机，支撑台顶部设有慢速电机；进料机构，支撑桌与慢速电机输出轴之间连接有进料机构；取籽机构，支撑桌底部连接有取籽机构，进料机构与取籽机构挤压配合；推料机构，支撑桌底部远离取籽机构一侧上设有推料机构；挡板，支撑桌顶部远离慢速电机一侧上连接有挡板。通过慢速电机、进料机构和取籽机构之间的配合，能够实现不断进行推料、自动将葵花籽取出，提高工作效率，节省人力。

详情： :

1.一种葵花剥籽装置，其特征在于，包括有：支撑桌（1）和支撑台（2），支撑桌（1）顶部一侧设有支撑台（2）；慢速电机（3），支撑台（2）顶部设有慢速电机（3）；进料机构（4），支撑桌（1）与慢速电机（3）输出轴之间连接有进料机构（4）；取籽机构（5），支撑桌（1）底部连接有取籽机构（5），进料机构（4）与取籽机构（5）挤压配合；推料机构（6），支撑桌（1）底部远离取籽机构（5）一侧上设有推料机构（6）；挡板（8），支撑桌（1）顶部远离慢速电机（3）一侧上连接有挡板（8）。

2.按照权利要求1所述的一种葵花剥籽装置，其特征在于，进料机构（4）包括有：第一支撑轴（41），支撑桌（1）顶部一侧设有第一支撑轴（41），第一支撑轴（41）位于慢速电机（3）侧部，慢速电机（3）输出轴穿过第一支撑轴（41）；第一转盘（42），慢速电机（3）输出轴上连接有第一转盘（42）；第二支撑轴（44），支撑桌（1）顶部靠近第一转盘（42）一侧上设有第二支撑轴（44）；传动杆（45），第二支撑轴（44）上滑动式连接有传动杆（45）；转向杆（43），第一转盘（42）偏心位置与传动杆（45）之间转动式连接有转向杆（43）；推料筒（47），支撑桌（1）顶部靠近挡板（8）一侧上设有输送葵花的推料筒（47）；放料框（48），推料筒（47）顶部连接有用于放置葵花的放料框（48）；推料杆（49），推料筒（47）内滑动式连接有用于推动葵花的推料杆（49）；第一转轴（46），推料杆（49）与传动杆（45）之间转动式连接有第一转轴（46），推料杆（49）与推料机构（6）挤压配合。

3.按照权利要求2所述的一种葵花剥籽装置，其特征在于，取籽机构（5）包括有：支撑板（52），支撑桌（1）一侧开有进料槽（51），进料槽（51）位于挡板（8）侧部，支撑桌（1）底部远离慢速电机（3）一侧之间连接有支撑板（52）；快速电机（53），支撑板（52）顶部设有快速电机（53）；传动盘（54），快速电机（53）输出轴上连接有传动盘（54）；第二转盘（55），传动盘（54）前侧连接有第二转盘（55）；固定框（56），支撑桌（1）底部靠近第二转盘（55）一侧连接有固定框（56）；滑板（511），固定框（56）侧部之间连接滑板（511）；导向座（58），固定框（56）上均匀连接有导向座（58）；第一导向环（57），第二转盘（55）外侧连接有第一导向环（57），第一导向环（57）与导向座（58）转动式连接；第一导向杆（514），第二转盘（55）外侧均匀开有漏籽孔（59），第二转盘（55）滑动式连接有第一导向杆（514）；第一弹簧（515），第一导向杆（514）与第二转盘（55）之间连接有第一弹簧（515），第一弹簧（515）套在第一导向杆（514）外侧；固定柱（513），第一导向杆（514）端部连接有固定柱（513）；第二转轴（512），固定柱（513）外周均匀连接有第二转轴（512）；第三转轴（516），第一导向环（57）内侧均匀连接有第三转轴（516）；取籽杆（510），第三转轴（516）与第二转轴（512）之间均转动式连接有用于取籽的取籽杆（510）。

4.按照权利要求3所述的一种葵花剥籽装置，其特征在于，推料机构（6）包括有：转杆（63），支撑桌（1）顶部开有矩形通孔（62），矩形通孔（62）内转动式连接有转杆（63）；触发杆（61），转杆（63）上连接有触发杆（61），触发杆（61）与推料杆（49）挤压配合；第三支撑轴（66），支撑桌（1）底部设有第三支撑轴（66）；推杆（64），第三支撑轴（66）底部滑动式连接有推杆（64）；推盘（67），推杆（64）远离触发杆（61）一端上连接有推盘（67）；插针（69），推盘（67）均匀连接有用于插葵花的插针（69）；第二弹簧（65），推杆（64）与第三支撑轴（66）之间连接有第二弹簧（65），第二弹簧（65）套在推杆（64）外侧；挤出杆（68），第三支撑轴（66）后部下侧均匀连接有用于挤出葵花的挤出杆（68）；圆形通孔（610），推盘（67）上均匀开有圆形通孔（610），圆形通孔（610）与挤出杆（68）滑动式连接。

5.按照权利要求4所述的一种葵花剥籽装置，其特征在于，还包括有筛选机构（7），筛选机构（7）包括有：导向框（77），支撑桌（1）靠近快速电机（53）一侧上连接有导向框（77）；筛盘（73），导向框（77）内滑动式连接有用于筛选葵花籽的筛盘（73）；触发架（72），筛盘（73）顶部连接有触发架（72）；椭圆转盘（71），快速电机（53）输出轴上连接有椭圆转盘（71），椭圆转盘（71）与触发架（72）挤压配合；导向轴（74），筛盘（73）四侧连接有导向轴（74）；第二导向杆（75），导向框（77）顶部四侧连接有第二导向杆（75），第二导向杆（75）均穿过导向轴（74）；第三弹簧（76），导向轴（74）底部与导向框（77）顶部之间连接有第三弹簧（76），第三弹簧（76）均套在第二导向杆（75）上；支撑座（78），导向框（77）底部连接有支撑座（78）。
