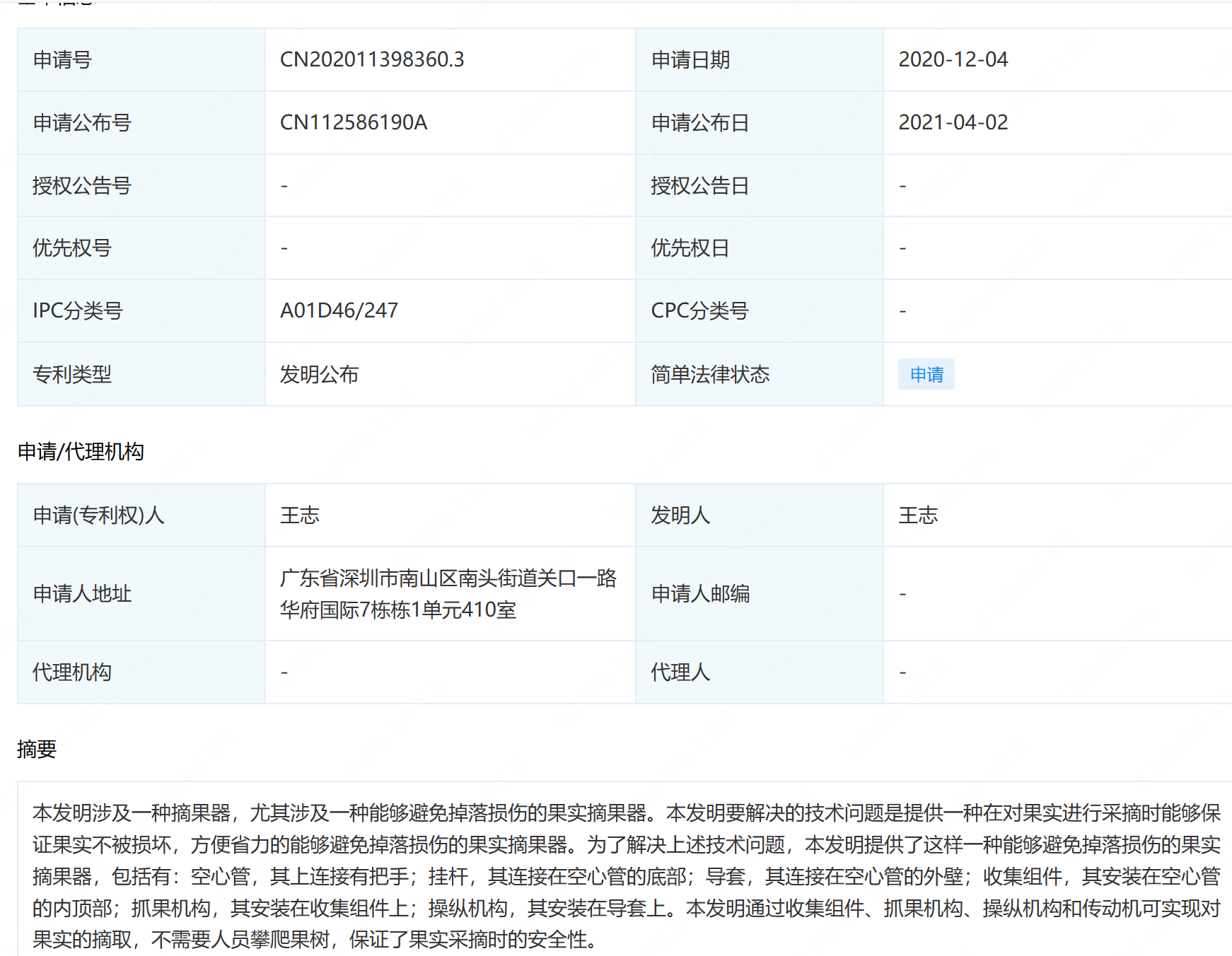

摘要： : 本发明涉及一种摘果器，尤其涉及一种能够避免掉落损伤的果实摘果器。本发明要解决的技术问题是提供一种在对果实进行采摘时能够保证果实不被损坏，方便省力的能够避免掉落损伤的果实摘果器。为了解决上述技术问题，本发明提供了这样一种能够避免掉落损伤的果实摘果器，包括有：空心管，其上连接有把手；挂杆，其连接在空心管的底部；导套，其连接在空心管的外壁；收集组件，其安装在空心管的内顶部；抓果机构，其安装在收集组件上；操纵机构，其安装在导套上。本发明通过收集组件、抓果机构、操纵机构和传动机可实现对果实的摘取，不需要人员攀爬果树，保证了果实采摘时的安全性。

详情： :

1.一种能够避免掉落损伤的果实摘果器，其特征在于，包括有：空心管（1），其上连接有把手（2）；挂杆（3），其连接在空心管（1）的底部；导套（4），其连接在空心管（1）的外壁；收集组件（5），其安装在空心管（1）的内顶部；抓果机构（6），其安装在收集组件（5）上；操纵机构（7），其安装在导套（4）上；传动机构（8），其连接在操纵机构（7）、收集组件（5）和抓果机构（6）之间。

2.根据权利要求1所述的一种能够避免掉落损伤的果实摘果器，其特征在于，收集组件（5）包括有：导向管（51），其滑动式地连接在空心管（1）顶部；喇叭型管（52），其固接导向管（51）顶部；支撑弹簧（53），其连接在导向管（51）与空心管（1）之间。

3.根据权利要求2所述的一种能够避免掉落损伤的果实摘果器，其特征在于，抓果机构（6）包括有：固定架（61），其连接在导向管（51）上部外侧；导向架（62），其滑动式地连接在固定架（61）上；挤压轮（63），其转动式地连接在导向架（62）上；抓果爪（64），其至少设有三个，抓果爪（64）铰接连接在喇叭型管（52）上，抓果爪（64）外壁与挤压轮（63）接触；扭力弹簧（65），其连接在抓果爪（64）与喇叭型管（52）之间。

4.根据权利要求3所述的一种能够避免掉落损伤的果实摘果器，其特征在于，操纵机构（7）包括有：操作杆（71），其滑动式地连接在导套（4）内；连接杆（72），其连接在操作杆（71）的顶部一侧，连接杆（72）与导向架（62）的底部接触；复位弹簧（73），其连接在操作杆（71）与导套（4）之间。

5.根据权利要求4所述的一种能够避免掉落损伤的果实摘果器，其特征在于，传动机构（8）包括有：第一齿条（81），其连接在操作杆（71）顶部的另一侧；连接块（82），其固定连接在导向管（51）的外壁上；齿轮（83），其转动式地连接在连接块（82）上；第二齿条（84），其连接找导向架（62）的底部，齿轮（83）分别与第一齿条（81）和第二齿条（84）啮合。

6.根据权利要求5所述的一种能够避免掉落损伤的果实摘果器，其特征在于，还包括有下拉组件（9），下拉组件（9）包括有：挡杆（91），其连接在第一齿条（81）的顶部；固定杆（92），其固接在导向管（51）的外壁，固定杆（92）位于挡杆（91）的正下方。

7.根据权利要求6所述的一种能够避免掉落损伤的果实摘果器，其特征在于，空心管（1）内部沿其轴向开设有螺旋槽。

8.根据权利要求7所述的一种能够避免掉落损伤的果实摘果器，其特征在于，喇叭型管（52）的周向均匀间隔地开有与抓果爪（64）数量相等的开口，抓果爪（64）位于开口内。
