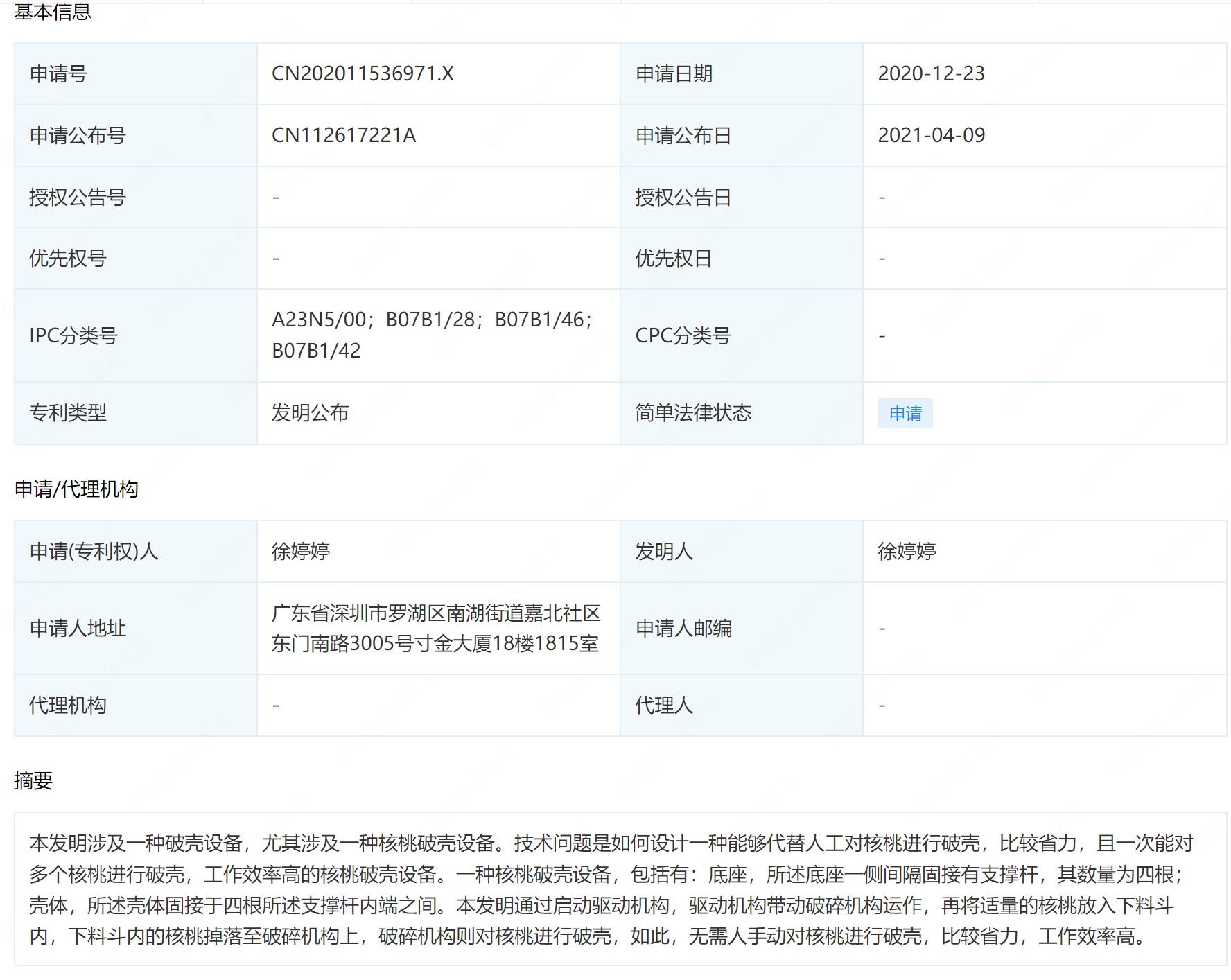

摘要： : 本发明涉及一种破壳设备，尤其涉及一种核桃破壳设备。技术问题是如何设计一种能够代替人工对核桃进行破壳，比较省力，且一次能对多个核桃进行破壳，工作效率高的核桃破壳设备。一种核桃破壳设备，包括有：底座，所述底座一侧间隔固接有支撑杆，其数量为四根；壳体，所述壳体固接于四根所述支撑杆内端之间。本发明通过启动驱动机构，驱动机构带动破碎机构运作，再将适量的核桃放入下料斗内，下料斗内的核桃掉落至破碎机构上，破碎机构则对核桃进行破壳，如此，无需人手动对核桃进行破壳，比较省力，工作效率高。

详情： :

1.一种核桃破壳设备，其特征在于，包括有：底座（1），所述底座（1）一侧间隔固接有支撑杆（2），其数量为四根；壳体（3），所述壳体（3）固接于四根所述支撑杆（2）内端之间；下料斗（4），所述下料斗（4）固定穿接于远离所述底座（1）的所述壳体（3）一侧；驱动机构（5），安装于所述壳体（3）上，用于提供动力；破碎机构（6），安装于所述壳体（3）内，其与所述驱动机构（5）接触配合，用于对核桃进行破壳。

2.根据权利要求1所述的一种核桃破壳设备，其特征在于，驱动机构（5）包括有：转轴（53），所述转轴（53）转动式的连接于所述壳体（3）内一侧；带槽圆盘（52），所述带槽圆盘（52）固定套装于所述转轴（53）一侧周向，其贯穿所述壳体（3），且所述带槽圆盘（52）与所述破碎机构（6）接触配合；减速电机（51），所述减速电机（51）安装于靠近所述带槽圆盘（52）的所述壳体（3）外一侧，其输出轴贯穿所述壳体（3）与所述转轴（53）一端固定连接。

3.根据权利要求2所述的一种核桃破壳设备，其特征在于，破碎机构（6）包括有：L型架（61），所述L型架（61）固接于所述壳体（3）内一侧；导杆（62），所述导杆（62）对称式的固接于所述L型架（61）内一侧；L型压块（63），所述L型压块（63）滑动式的套装于两根所述导杆（62）之间；连杆（65），所述连杆（65）转动式的连接于所述L型架（61）外一侧中部；三角块（64），所述三角块（64）转动式的连接于远离所述下料斗（4）的所述壳体（3）内两侧之间，其一侧与所述连杆（65）尾端转动式连接；滚轴（66），所述滚轴（66）转动式的连接于所述三角块（64）一侧，其一端位于所述带槽圆盘（52）内。

4.根据权利要求3所述的一种核桃破壳设备，其特征在于，还包括有筛选机构（7），筛选机构（7）包括有：摆动框（71），所述摆动框（71）转动式的连接于朝向所述底座（1）的所述壳体（3）外两侧之间；筛选网（72），所述筛选网（72）固接于所述摆动框（71）内一侧周向；出料框（73），所述出料框（73）固接于朝向所述底座（1）且远离所述L型架（61）的所述摆动框（71）外一侧并连通；n型板（74），所述n型板（74）固接于所述摆动框（71）内两侧之间；固定板（75），所述固定板（75）固接于所述壳体（3）内两侧之间；n型架（76），所述n型架（76）滑动式的穿接于所述固定板（75）上，其与所述三角块（64）配合，且所述n型架（76）朝向所述底座（1）的两端与所述n型板（74）外一侧固定连接；弹簧（77），所述弹簧（77）连接于远离所述三角块（64）的所述固定板（75）一侧与远离所述底座（1）的所述n型板（74）外一侧之间。

5.根据权利要求4所述的一种核桃破壳设备，其特征在于，还包括有搅动机构（8），搅动机构（8）包括有：搅动杆（86），所述搅动杆（86）转动式的连接于所述下料斗（4）两侧之间；棘轮（84），所述棘轮（84）固定套装于所述搅动杆（86）一端；齿条（81），所述齿条（81）滑动式的穿接于所述壳体（3）一侧，其朝向所述底座（1）的一侧间隔固接于棘齿（85），所述棘齿（85）与所述棘轮（84）啮合；大齿轮（83），所述大齿轮（83）转动式的连接于所述L型架（61）外一侧边缘位置，其与所述齿条（81）啮合；传动组件（82），所述传动组件（82）连接于所述减速电机（51）的输出轴一侧周向与远离所述L型架（61）的所述大齿轮（83）一侧圆心位置之间。

6.根据权利要求5所述的一种核桃破壳设备，其特征在于，还包括有：限位杆（10），所述限位杆（10）间隔固接于所述摆动框（71）内两侧之间，每十根所述限位杆（10）为一排；横杆（11），所述横杆（11）固定穿接于全部所述限位杆（10）中部之间；滚球（9），所述滚球（9）放置于所述相邻的限位杆（10）之间，每两个为一组。

7.根据权利要求6所述的一种核桃破壳设备，其特征在于，还包括有：转杆（13），所述转杆（13）间隔转动式的连接于所述L型架（61）两侧之间，靠近所述n型架（76）的转杆（13）一端与所述大齿轮（83）一侧圆心位置固定连接；小齿轮（12），所述小齿轮（12）固定套装于远离所述大齿轮（83）的所述转杆（13）端部，相邻的所述小齿轮（12）啮合；破碎辊（14），所述破碎辊（14）固定套装于所述转杆（13）中部周向。

8.根据权利要求7所述的一种核桃破壳设备，其特征在于，所述滚球（9）的材质为铁。
