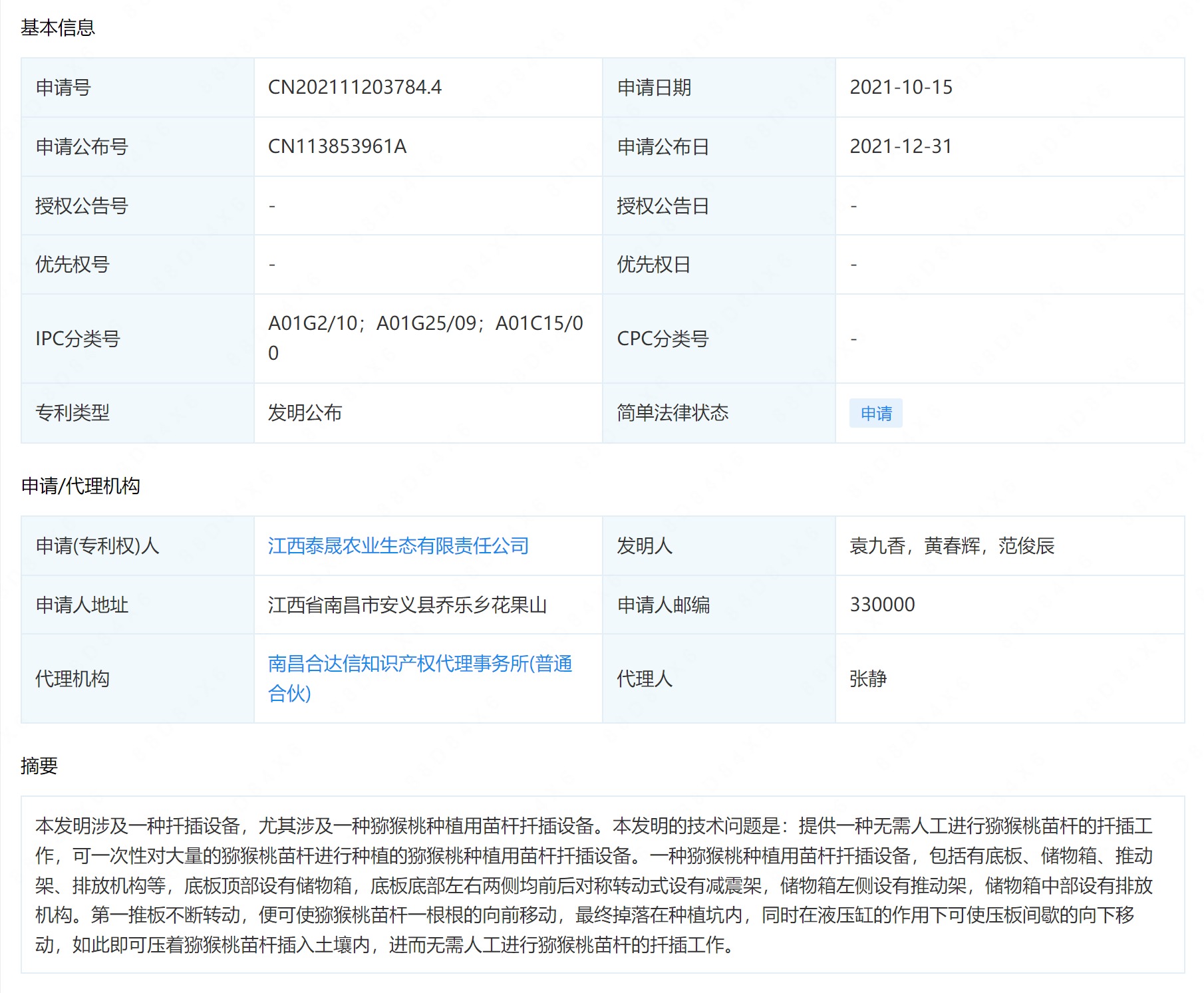

摘要： : 本发明涉及一种扦插设备，尤其涉及一种猕猴桃种植用苗杆扦插设备。本发明的技术问题是：提供一种无需人工进行猕猴桃苗杆的扦插工作，可一次性对大量的猕猴桃苗杆进行种植的猕猴桃种植用苗杆扦插设备。一种猕猴桃种植用苗杆扦插设备，包括有底板、储物箱、推动架、排放机构等，底板顶部设有储物箱，底板底部左右两侧均前后对称转动式设有减震架，储物箱左侧设有推动架，储物箱中部设有排放机构。第一推板不断转动，便可使猕猴桃苗杆一根根的向前移动，最终掉落在种植坑内，同时在液压缸的作用下可使压板间歇的向下移动，如此即可压着猕猴桃苗杆插入土壤内，进而无需人工进行猕猴桃苗杆的扦插工作。

详情： :

1.一种猕猴桃种植用苗杆扦插设备，其特征是：包括有底板(1)、储物箱(2)、推动架(3)、减震架(4)、车轮(5)、刹车组件(6)、排放机构(11)、推送机构(12)和扦插机构(13)，底板(1)顶部设有储物箱(2)，底板(1)底部左右两侧均前后对称转动式设有减震架(4)，储物箱(2)左侧设有推动架(3)，减震架(4)下部均转动式设有车轮(5)，减震架(4)上均设有刹车组件(6)，刹车组件(6)由安装块、螺纹杆和刹车片组成，安装块安装在减震架(4)上，螺纹杆转动式安装在安装块上，刹车片转动式安装在螺纹杆上，储物箱(2)中部设有排放机构(11)，储物箱(2)上设有推送机构(12)，储物箱(2)前侧设有扦插机构(13)。

2.按照权利要求1所述的一种猕猴桃种植用苗杆扦插设备，其特征是：排放机构(11)包括有伺服电机(111)、转轮(112)、皮带(113)、第一推板(114)和挡板(115)，储物箱(2)顶部中间前后对称设有伺服电机(111)，伺服电机(111)输出轴下侧均设有转轮(112)，转轮(112)之间套有皮带(113)，皮带(113)上均匀设有多块第一推板(114)，储物箱(2)内前侧中间设有挡板(115)。

3.按照权利要求2所述的一种猕猴桃种植用苗杆扦插设备，其特征是：推送机构(12)包括有推送块(121)、第一弹簧(122)、第二推板(123)、第三推板(124)和阻板(125)，储物箱(2)内的左右两侧均前后对称设有推送块(121)，储物箱(2)内左侧滑动式设有第三推板(124)，储物箱(2)内右侧滑动式设有第二推板(123)，第二推板(123)右侧与右侧的推送块(121)之间均连接有第一弹簧(122)，第三推板(124)左侧与左侧的推送块(121)之间也均连接有第一弹簧(122)，储物箱(2)内底部中间设有阻板(125)，阻板(125)处于皮带(113)内侧。

4.按照权利要求3所述的一种猕猴桃种植用苗杆扦插设备，其特征是：扦插机构(13)包括有传输板(131)、落料管(132)、加料块(133)、第一安装板(134)、压板(135)、第二弹簧(136)、压块(137)、第二安装板(138)和液压缸(139)，储物箱(2)前侧中间设有传输板(131)，传输板(131)前端设有落料管(132)，落料管(132)前侧中间设有加料块(133)，传输板(131)顶部设有第一安装板(134)，第一安装板(134)顶部设有第二安装板(138)，第二安装板(138)上侧设有液压缸(139)，第二安装板(138)前侧下部滑动式设有压板(135)，压板(135)与落料管(132)滑动式连接，压板(135)顶部设有压块(137)，压块(137)底部左侧与第一安装板(134)之间连接有第二弹簧(136)，第二弹簧(136)绕在压板(135)上。

5.按照权利要求4所述的一种猕猴桃种植用苗杆扦插设备，其特征是：还包括有限位机构(14)，限位机构(14)包括有导向块(141)、托板(142)、导向杆(143)、导向环(144)、第三弹簧(145)、铰接块(146)和限位板(147)，底板(1)前侧设有托板(142)，落料管(132)右侧中间设有导向块(141)，导向块(141)上滑动式设有导向杆(143)，导向杆(143)下侧设有导向环(144)，导向环(144)顶部与导向块(141)之间连接有第三弹簧(145)，托板(142)中部前后对称转动式设有铰接块(146)，铰接块(146)内侧均设有限位板(147)。

6.按照权利要求5所述的一种猕猴桃种植用苗杆扦插设备，其特征是：还包括有浇水机构(15)，浇水机构(15)包括有安装架(151)、储水箱(152)、盖子(153)、导管(154)、防水塞(155)、第一滑杆(156)、第四弹簧(157)和楔形杆(158)，储物箱(2)前部右侧设有安装架(151)，安装架(151)顶部设有储水箱(152)，储水箱(152)上滑动式设有盖子(153)，储水箱(152)前侧下部设有导管(154)，导管(154)与加料块(133)相通，导向块(141)前侧左右对称设有第一滑杆(156)，第一滑杆(156)前侧之间滑动式连接有防水塞(155)，防水塞(155)与导管(154)滑动式连接，防水塞(155)后侧与第一滑杆(156)之间均连接有第四弹簧(157)，防水塞(155)底部设有楔形杆(158)，楔形杆(158)与导向环(144)接触。

7.按照权利要求6所述的一种猕猴桃种植用苗杆扦插设备，其特征是：还包括有施肥机构(16)，施肥机构(16)包括有施肥箱(161)、导料块(162)、第二滑杆(163)、漏板(164)、第五弹簧(165)和连接杆(166)，加料块(133)顶部设有导料块(162)，导料块(162)顶部设有施肥箱(161)，导料块(162)左右两侧均设有第二滑杆(163)，第二滑杆(163)之间滑动式连接有漏板(164)，漏板(164)与导料块(162)滑动式连接，漏板(164)后侧与第二滑杆(163)之间均连接有第五弹簧(165)，防水塞(155)顶部设有连接杆(166)，连接杆(166)与漏板(164)接触。

8.按照权利要求7所述的一种猕猴桃种植用苗杆扦插设备，其特征是：还包括有分隔机构(17)，分隔机构(17)包括有分隔杆(171)、分隔板(172)、第六弹簧(173)和卡块(174)，储物箱(2)内上部左侧前后对称转动式设有卡块(174)，储物箱(2)顶部左侧前后对称设有分隔杆(171)，分隔杆(171)处于卡块(174)左侧，分隔杆(171)之间滑动式连接有分隔板(172)，分隔板(172)顶部与分隔杆(171)之间均连接有第六弹簧(173)。
