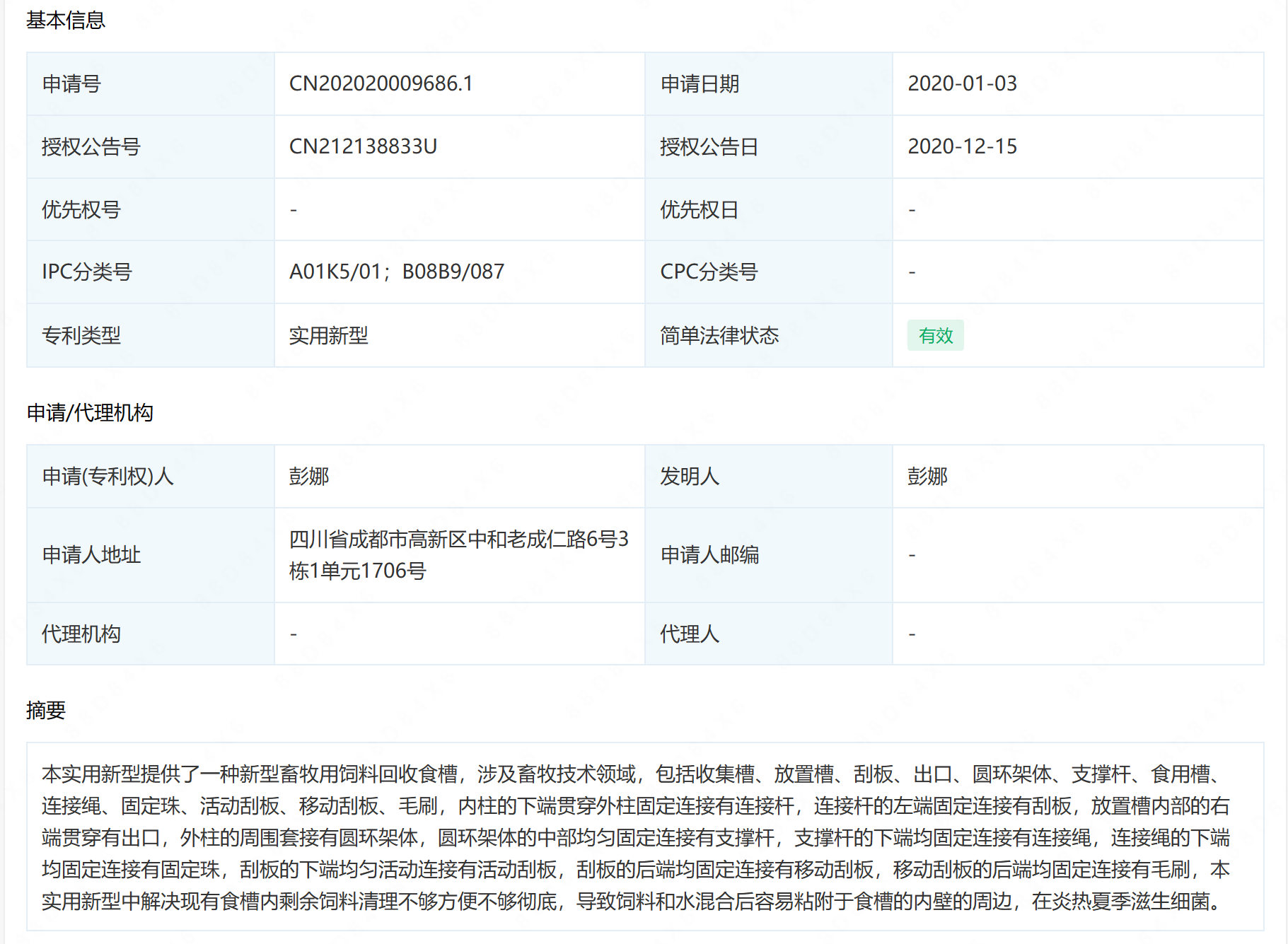

摘要： : 本实用新型提供了一种新型畜牧用饲料回收食槽，涉及畜牧技术领域，包括收集槽、放置槽、刮板、出口、圆环架体、支撑杆、食用槽、连接绳、固定珠、活动刮板、移动刮板、毛刷，内柱的下端贯穿外柱固定连接有连接杆，连接杆的左端固定连接有刮板，放置槽内部的右端贯穿有出口，外柱的周围套接有圆环架体，圆环架体的中部均匀固定连接有支撑杆，支撑杆的下端均固定连接有连接绳，连接绳的下端均固定连接有固定珠，刮板的下端均匀活动连接有活动刮板，刮板的后端均固定连接有移动刮板，移动刮板的后端均固定连接有毛刷，本实用新型中解决现有食槽内剩余饲料清理不够方便不够彻底，导致饲料和水混合后容易粘附于食槽的内壁的周边，在炎热夏季滋生细菌。

详情： :

1.一种新型畜牧用饲料回收食槽，包括收集槽(1)、放置槽(2)、外柱(3)、内柱(4)、连接杆(5)、刮板(6)、出口(7)、圆环架体(8)、支撑杆(9)、食用槽(10)、连接绳(11)、固定珠(12)、连接柱(13)、活动杆(14)、连接弹簧(15)、分支搅拌针(16)、活动刮板(17)、移动刮板(18)、毛刷(19)，其特征在于：所述收集槽(1)上端固定连接有放置槽(2)，所述放置槽(2)的中部固定连接有外柱(3)，所述外柱(3)的内部转动连接有内柱(4)，所述内柱(4)的下端贯穿外柱(3)固定连接有连接杆(5)，所述连接杆(5)的左端固定连接有刮板(6)，所述放置槽(2)内部的右端贯穿有出口(7)，所述外柱(3)的周围套接有圆环架体(8)，所述圆环架体(8)的中部均匀固定连接有支撑杆(9)，所述支撑杆(9)的下端均固定连接有连接绳(11)，所述连接绳(11)的下端均固定连接有固定珠(12)，所述固定珠(12)均固定连接在食用槽(10)的顶部，所述外柱(3)的顶部两端均固定连接有连接柱(13)，所述连接柱(13)的下端均活动连接有活动杆(14)，所述活动杆(14)的下端均固定连接有连接弹簧(15)，所述活动杆(14)的两端均匀固定连接有分支搅拌针(16)，所述刮板(6)的下端均匀活动连接有活动刮板(17)，所述刮板(6)的后端均固定连接有移动刮板(18)，所述移动刮板(18)的后端均固定连接有毛刷(19)。

2.根据权利要求1所述的新型畜牧用饲料回收食槽，其特征在于：所述刮板(6)设置的长度和外柱(3)与放置槽(2)之间的长度一致，且刮板(6)的末端均设置与放置槽(2)圆形弧度相吻合。

3.根据权利要求1所述的新型畜牧用饲料回收食槽，其特征在于：所述收集槽(1)与放置槽(2)之间的两端均设置有支撑柱间隔固定，同时收集槽(1)的前端卡接设置有槽门。

4.根据权利要求1所述的新型畜牧用饲料回收食槽，其特征在于：所述外柱(3)的下端设置有一圈缺口与连接杆(5)贯穿移动对应设置，同时连接杆(5)下端的外柱(3)周围均设置有圆孔。

5.根据权利要求1所述的新型畜牧用饲料回收食槽，其特征在于：所述圆环架体(8)外径与放置槽(2)内径一致，同时食用槽(10)的高度均与放置槽(2)的高度一致，且食用槽(10)的下端均设置为无底空心。

6.根据权利要求1所述的新型畜牧用饲料回收食槽，其特征在于：所述出口(7)对应的圆环架体(8)上未设置有食用槽(10)，同时圆环架体(8)的中部设置的套接处均大于外柱(3)的直径。

7.根据权利要求1所述的新型畜牧用饲料回收食槽，其特征在于：所述连接绳(11)均设置为弹力绳，同时食用槽(10)均呈弧形状与支撑杆(9)之间形成的形状一致对应。
