售价 : 1800元

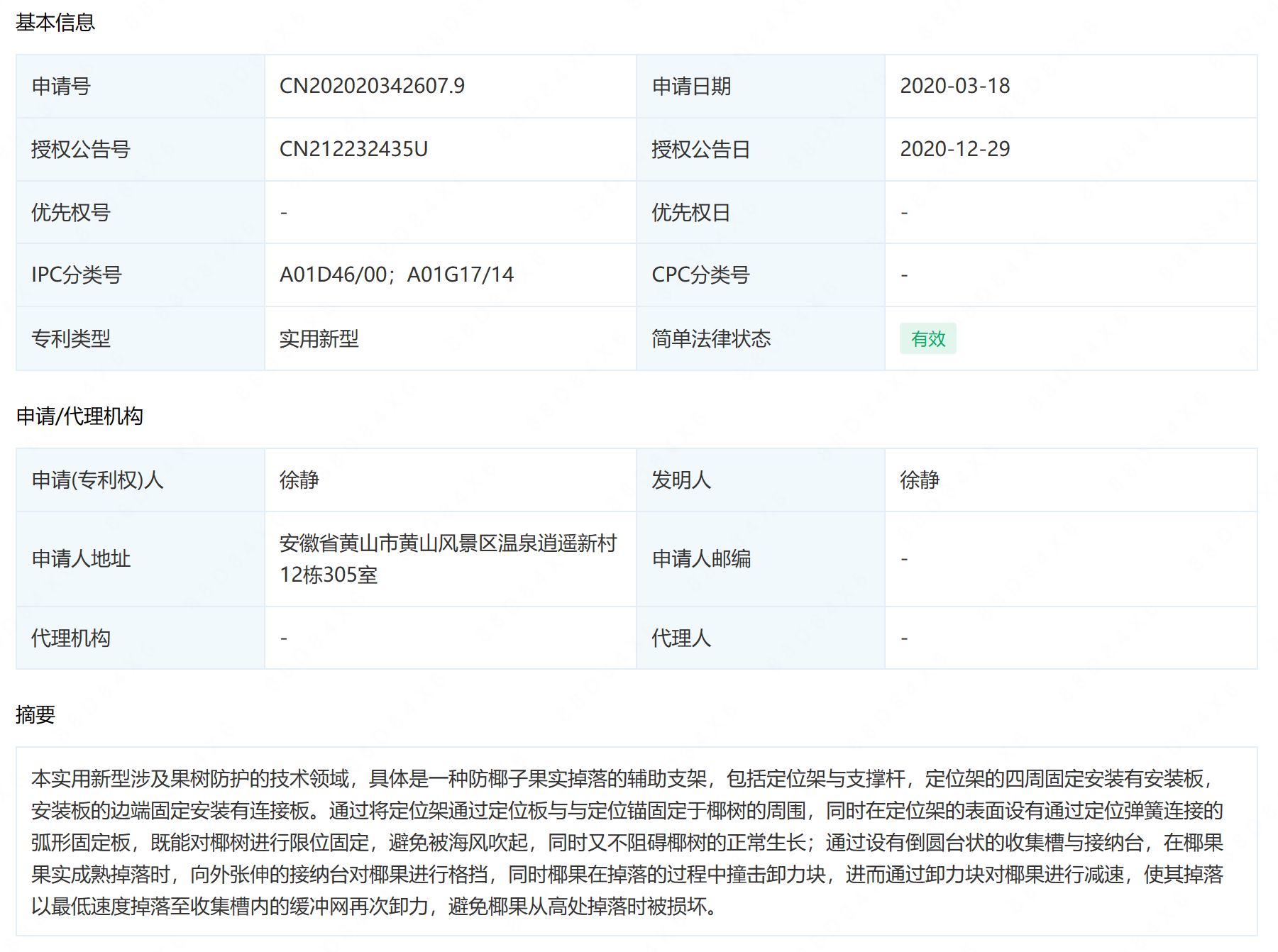

摘要： : 本实用新型涉及果树防护的技术领域，具体是一种防椰子果实掉落的辅助支架，包括定位架与支撑杆，定位架的四周固定安装有安装板，安装板的边端固定安装有连接板。通过将定位架通过定位板与与定位锚固定于椰树的周围，同时在定位架的表面设有通过定位弹簧连接的弧形固定板，既能对椰树进行限位固定，避免被海风吹起，同时又不阻碍椰树的正常生长；通过设有倒圆台状的收集槽与接纳台，在椰果果实成熟掉落时，向外张伸的接纳台对椰果进行格挡，同时椰果在掉落的过程中撞击卸力块，进而通过卸力块对椰果进行减速，使其掉落以最低速度掉落至收集槽内的缓冲网再次卸力，避免椰果从高处掉落时被损坏。

详情： :

1.一种防椰子果实掉落的辅助支架，包括定位架(1)与支撑杆(4)，所述定位架(1)的四周固定安装有安装板(2)，所述安装板(2)的边端固定安装有连接板(3)，所述连接板(3)的侧面固定连接有支撑杆(4)，其特征在于：所述支撑杆(4)包括对接管(8)、第二弹簧(801)、限位块(802)、定位板(9)、定位锚(10)，所述支撑杆(4)的表面固定安装有对接管(8)，所述支撑杆(4)活动贯穿于对接管(8)的中间，所述支撑杆(4)位于对接管(8)的内部部分固定连接有第二弹簧(801)，所述第二弹簧(801)的上下两端固定连接有限位块(802)，所述支撑杆(4)的底端固定连接有定位板(9)，所述定位板(9)的下端固定安装有定位锚(10)；所述定位架(1)包括收集槽(5)、缓冲网(501)、漏网(502)、接纳台(6)、卸力块(7)、定位弹簧(11)、固定板(12)、连接卡扣(13)，所述定位架(1)的外围表面固定安装有收集槽(5)，所述收集槽(5)的外侧端口处固定安装有接纳台(6)，所述接纳台(6)的表面活动连接有卸力块(7)，所述收集槽(5)的内侧表面固定安装有缓冲网(501)，所述缓冲网(501)的中间固定安装有漏网(502)，所述定位架(1)的内侧表面固定连接有定位弹簧(11)，所述定位弹簧(11)的另一端固定连接有固定板(12)。

2.根据权利要求1所述的一种防椰子果实掉落的辅助支架，其特征在于：所述固定板(12)在定位架(1)的内部设有均匀的四组，且每组均呈弧形设置。

3.根据权利要求1所述的一种防椰子果实掉落的辅助支架，其特征在于：所述定位架(1)由两部分组成，连接部分固定安装有连接卡扣(13)。

4.根据权利要求1所述的一种防椰子果实掉落的辅助支架，其特征在于：所述卸力块(7)贯穿于接纳台(6)的内部固定连接有第一弹簧(601)，且第一弹簧(601)的另一端固定安装于接纳台(6)的内部，卸力块(7)通过第一弹簧(601)活动连接于接纳台(6)的表面。

5.根据权利要求1所述的一种防椰子果实掉落的辅助支架，其特征在于：所述支撑杆(4)贯穿对接管(8)的上表面处设有一组滑槽。

6.根据权利要求1所述的一种防椰子果实掉落的辅助支架，其特征在于：所述收集槽(5)与接纳台(6)均呈倒圆台状。

7.根据权利要求1所述的一种防椰子果实掉落的辅助支架，其特征在于：所述卸力块(7)设有若干组，且每组的表面均镶嵌有一层泡沫层。
