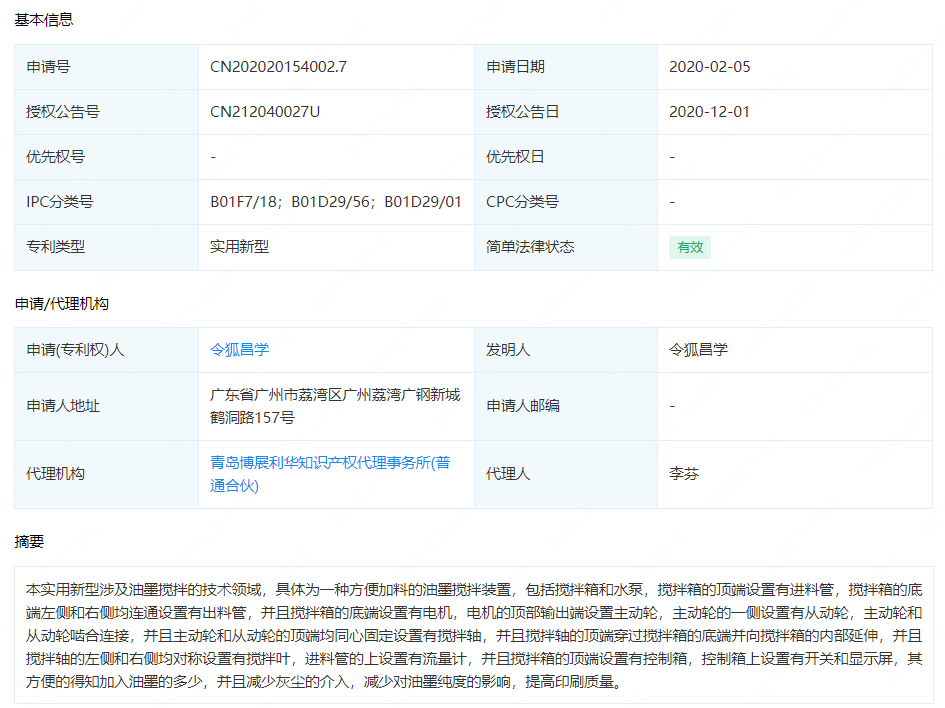

摘要： : 本实用新型涉及油墨搅拌的技术领域，具体为一种方便加料的油墨搅拌装置，包括搅拌箱和水泵，搅拌箱的顶端设置有进料管，搅拌箱的底端左侧和右侧均连通设置有出料管，并且搅拌箱的底端设置有电机，电机的顶部输出端设置主动轮，主动轮的一侧设置有从动轮，主动轮和从动轮啮合连接，并且主动轮和从动轮的顶端均同心固定设置有搅拌轴，并且搅拌轴的顶端穿过搅拌箱的底端并向搅拌箱的内部延伸，并且搅拌轴的左侧和右侧均对称设置有搅拌叶，进料管的上设置有流量计，并且搅拌箱的顶端设置有控制箱，控制箱上设置有开关和显示屏，其方便的得知加入油墨的多少，并且减少灰尘的介入，减少对油墨纯度的影响，提高印刷质量。

详情： :

1.一种方便加料的油墨搅拌装置，其特征在于：包括搅拌箱(1)和水泵(2)，所述搅拌箱(1)的顶端设置有进料管(3)，搅拌箱(1)的底端左侧和右侧均连通设置有出料管(4)，并且搅拌箱(1)的底端设置有电机(5)，所述电机(5)的顶部输出端设置主动轮(6)，所述主动轮(6)的一侧设置有从动轮(7)，并且从动轮(7)的底端设置有支柱(8)，所述主动轮(6)和从动轮(7)啮合连接，并且主动轮(6)和从动轮(7)的顶端均同心固定设置有搅拌轴(9)，并且搅拌轴(9)的顶端穿过搅拌箱(1)的底端并向搅拌箱(1)的内部延伸，并且搅拌轴(9)的左侧和右侧均对称设置有搅拌叶(10)，所述进料管(3)的上设置有流量计(11)，并且搅拌箱(1)的顶端设置有控制箱(12)，所述控制箱(12)上设置有开关(13)和显示屏(14)，所述控制箱(12)与流量计(11)电性连接，各所述出料管(4)的底端连通设置有过滤箱(15)，所述支柱(8)的底端与过滤箱(15)的顶端连接，所述过滤箱(15)的顶端左侧和右侧均设置有支撑块(16)，各所述支撑块(16)的顶端均与搅拌箱(1)的底端连接，并且过滤箱(15)的内部横向设置有第一过滤网(17)和第二过滤网(18)，并且第一过滤网(17)的孔径大于第二过滤网(18)的孔径，所述过滤箱(15)的底端左前侧、左后侧、右前侧和右后侧均设置有支腿(19)，所述过滤箱(15)的底端中部设置有排料管(20)，所述过滤箱(15)的一侧设置有水箱(21)，所述水泵(2)的底端输入端设置有总管(22)，所述总管(22)的底端左侧和右侧分别设置有水管(23)和软管(24)，并且水管(23)的底端穿过水箱(21)的顶端并向水箱(21)的内部延伸，所述水泵(2)的顶部输出端连通设置有竖管(25)，所述竖管(25)的排出端穿过进料管(3)。

2.根据权利要求1所述的一种方便加料的油墨搅拌装置，其特征在于：所述出料管(4)上连通设置有第一阀门(26)，所述水管(23)和软管(24)上分别连通设置有第二阀门(27)和第三阀门(28)，所述排料管(20)的底端连通设置有第四阀门(29)。

3.根据权利要求1所述的一种方便加料的油墨搅拌装置，其特征在于：所述水泵(2)的底端左侧和右侧均设置有支撑架(30)，所述支撑架(30)的底端与水箱(21)的顶端连接。

4.根据权利要求1所述的一种方便加料的油墨搅拌装置，其特征在于：所述过滤箱(15)的前端设置有开口，并且开口上设置有挡门(31)，所述挡门(31)和过滤箱(15)活动连接，并且挡门(31)和过滤箱(15)的上对应设置有圆环(32)，所述圆环(32)的内部设置有插杆(33)，所述插杆(33)的两端螺装设置有螺纹帽(34)。

5.根据权利要求1所述的一种方便加料的油墨搅拌装置，其特征在于：所述过滤箱(15)的内部横向均设置有第一托架(35)和第二托架(36)，所述第一托架(35)与第一过滤网(17)滑动接触，所述第二托架(36)与第二过滤网(18)滑动接触。

6.根据权利要求1所述的一种方便加料的油墨搅拌装置，其特征在于：所述第一过滤网(17)和第二过滤网(18)的前端均设置有把手(37)。

7.根据权利要求1所述的一种方便加料的油墨搅拌装置，其特征在于：所述软管(24)的底端连通设置有硬环(38)。
