售价 : 询价

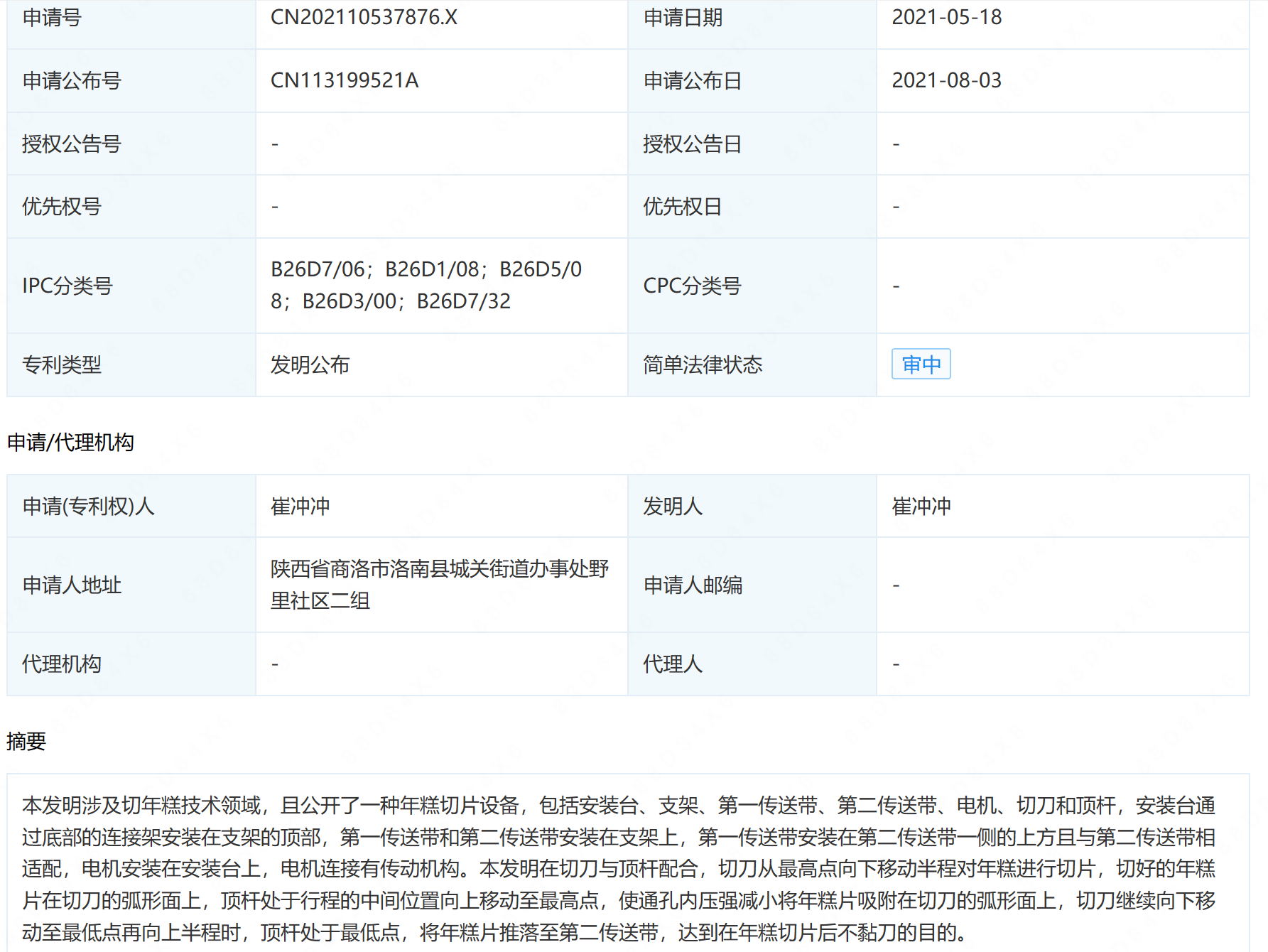

摘要： : 本发明涉及切年糕技术领域，且公开了一种年糕切片设备，包括安装台、支架、第一传送带、第二传送带、电机、切刀和顶杆，安装台通过底部的连接架安装在支架的顶部，第一传送带和第二传送带安装在支架上，第一传送带安装在第二传送带一侧的上方且与第二传送带相适配，电机安装在安装台上，电机连接有传动机构。本发明在切刀与顶杆配合，切刀从最高点向下移动半程对年糕进行切片，切好的年糕片在切刀的弧形面上，顶杆处于行程的中间位置向上移动至最高点，使通孔内压强减小将年糕片吸附在切刀的弧形面上，切刀继续向下移动至最低点再向上半程时，顶杆处于最低点，将年糕片推落至第二传送带，达到在年糕切片后不黏刀的目的。

详情： :

1.一种年糕切片设备，包括安装台(1)、支架(2)、第一传送带(3)、第二传送带(4)、电机(5)、切刀(6)和顶杆(7)，其特征在于，所述安装台(1)通过底部的连接架(101)安装在支架(2)的顶部，所述第一传送带(3)和第二传送带(4)安装在支架(2)上，所述第一传送带(3)安装在第二传送带(4)一侧的上方且与第二传送带(4)相适配，所述电机(5)安装在安装台(1)上，所述电机(5)连接有传动机构，所述切刀(6)和顶杆(7)与传动机构连接，所述切刀(6)呈矩形状且在切刀上切设有一个弧形面，所述切刀(6)上开设有竖直的通孔(601)，所述顶杆(7)与通孔(601)相适配且顶杆(7)套接在通孔(601)内，所述切刀(6)与第一传送带(3)和第二传送带(4)相适配；所述传动机构包括主动齿轮(501)、第一半齿轮(502)和第二半齿轮(503)，所述电机(5)的输出端通过联轴器与主控齿轮(501)连接，两个所述第一半齿轮(502)和两个第二半齿轮(503)转动安装在安装台(1)上，所述切刀(6)的顶部设置有切刀柄(602)，所述切刀柄(602)上开设有与两个第一半齿轮(502)相适配的第一齿槽(603)且切刀柄与两个第一半齿轮(502)啮合连接，所述顶杆(7)的顶部设置有顶杆柄(702)，所顶杆柄(702)上开设有与两个第二半齿轮(503)相适配的第二齿槽(703)且顶杆柄(702)与两个第二半齿轮(503)啮合连接。

2.根据权利要求1所述的一种年糕切片设备，其特征在于，所述连接架(101)上连接有导流板(102)，所述导流板(102)呈倾斜状设置在第一传送带(3)上且与切刀(6)相适配。

3.根据权利要求1所述的一种年糕切片设备，其特征在于，所述顶杆(7)远离顶杆柄(702)的一端设置有密封环(701)，所述密封环(701)与通孔(601)相适配。

4.根据权利要求1所述的一种年糕切片设备，其特征在于，所述切刀(6)上开设的通孔(601)的数量为多个，所述顶杆(7)的数量与通孔(601)相适配，多个所述顶杆(7)的最低端在同一水平线，所述顶杆(7)的底端呈弧形状。

5.根据权利要求1所述的一种年糕切片设备，其特征在于，所述第二半齿轮(503)的尺寸大于第一半齿轮(502)。
