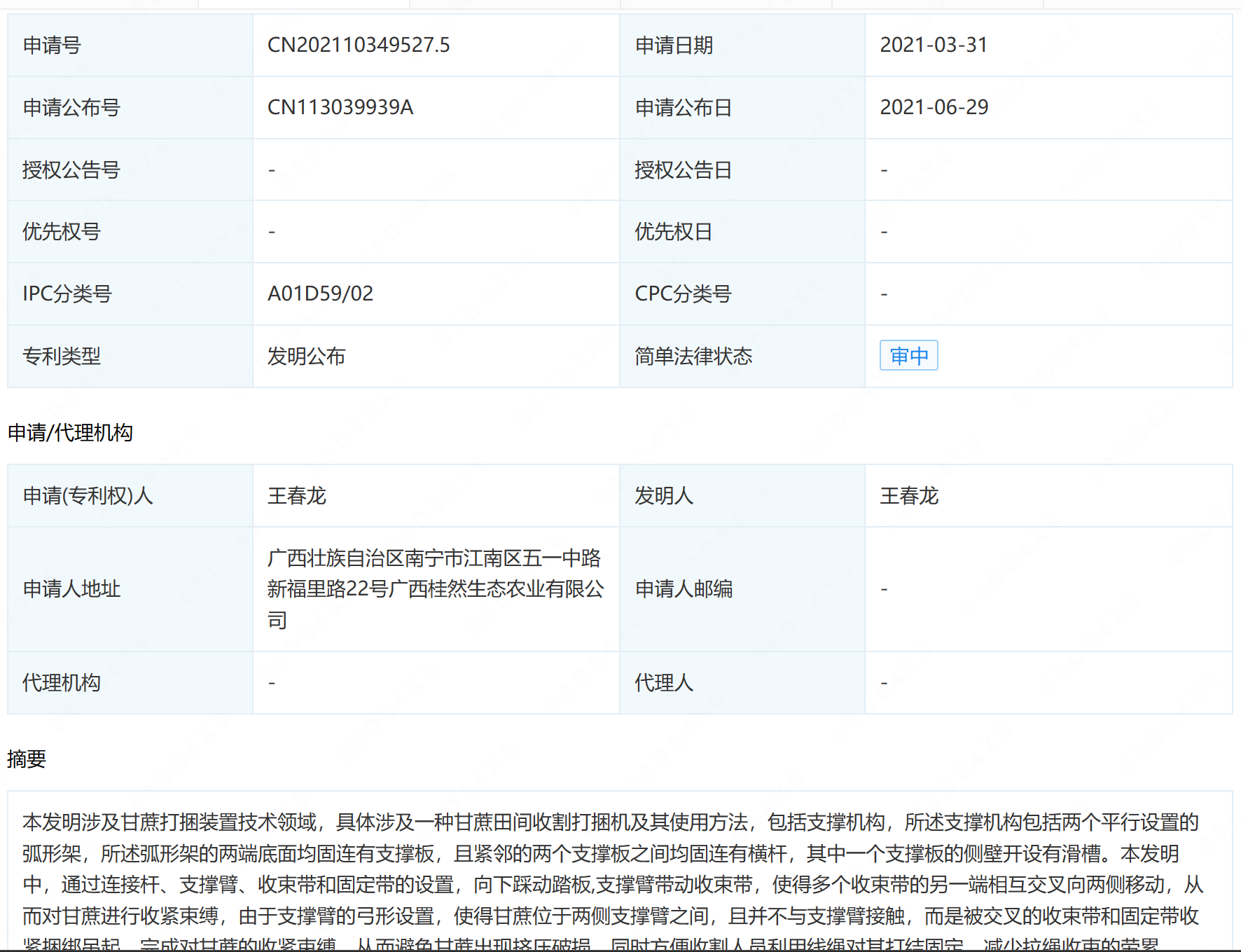

摘要： : 本发明涉及甘蔗打捆装置技术领域，具体涉及一种甘蔗田间收割打捆机及其使用方法，包括支撑机构，所述支撑机构包括两个平行设置的弧形架，所述弧形架的两端底面均固连有支撑板，且紧邻的两个支撑板之间均固连有横杆，其中一个支撑板的侧壁开设有滑槽。本发明中，通过连接杆、支撑臂、收束带和固定带的设置，向下踩动踏板,支撑臂带动收束带，使得多个收束带的另一端相互交叉向两侧移动，从而对甘蔗进行收紧束缚，由于支撑臂的弓形设置，使得甘蔗位于两侧支撑臂之间，且并不与支撑臂接触，而是被交叉的收束带和固定带收紧捆绑吊起，完成对甘蔗的收紧束缚，从而避免甘蔗出现挤压破损，同时方便收割人员利用线绳对其打结固定，减少拉绳收束的劳累。

详情： :

1.一种甘蔗田间收割打捆机，其特征在于，包括支撑机构(100)，所述支撑机构(100)包括两个平行设置的弧形架(110)，所述弧形架(110)的两端底面均固连有支撑板(140)，且紧邻的两个支撑板(140)之间均固连有横杆(150)，其中一个支撑板(140)的侧壁开设有滑槽(141)，所述滑槽(141)的一侧壁底端等距开设有多个斜向卡槽(142)，所述弧形架(110)的底面之间位置处固连有固定座一(120)，且靠近一个支撑板(140)位置的一个固定座一(120)的一侧固连有固定座二(130)，所述固定座二(130)的顶端与对应弧形架(110)底面固连；两个所述固定座一(120)之间转动连接有收束机构(200)，所述收束机构(200)包括固定带(230)，两个所述固定座一(120)的两端之间均转动连接有圆杆(210)，所述圆杆(210)的环形外侧壁固定套接有套管(220)，所述套管(220)的环形外侧壁等距固连有多个支撑臂(221)，所述支撑臂(221)的一端固连有收束带(231)，且收束带(231)的一端与固定带(230)缝合连接，所述圆杆(210)靠近固定座二(130)的一端贯穿对应固定座一(120)并延伸至固定座一(120)的外侧，所述圆杆(210)的一端套接固连有齿轮一(211)，且两个齿轮一(211)相互啮合，所述固定座二(130)的底端一侧壁转动连接有转轴(241)，所述转轴(241)的一端环形外侧壁固定套接有齿轮二(240)，且转轴(241)的一端固连有转动套(242)，齿轮二(240)的一侧设置有连接杆(250)，所述连接杆(250)一端的两个支脚之间固连有固定杆(251)，且固定杆(251)与转动套(242)的内壁转动连接，所述连接杆(250)的另一端穿过滑槽(141)并延伸至滑槽(141)的外侧，所述齿轮二(240)与相邻的一个齿轮一(211)啮合，且一个横杆(150)的一端固连有用于切割线绳的切割机构(300)。

2.根据权利要求1所述的一种甘蔗田间收割打捆机,其特征在于，所述切割机构(300)包括放置箱(310)，所述放置箱(310)的一侧外侧壁顶端固连有固定板(320)，所述放置箱(310)和固定板(320)均与一个横杆(150)的外侧壁固连，所述固定板(320)的顶面中间位置开设有放空槽(321)，所述放空槽(321)的内壁固连有刀片(323)，且刀片(323)与放空槽(321)的另一侧壁之间滑动连接有钩形刀(331)，所述固定板(320)的顶面位于放空槽(321)的一侧设置有压杆(330)，且压杆(330)的底端贯穿固定板(320)并延伸至固定板(320)的下侧，所述压杆(330)的底端与钩形刀(331)的底端固连，所述压杆(330)的环形外侧壁顶端固定套接有限位环(332)，所述限位环(332)与固定板(320)之间设置有复位弹簧(333)，且复位弹簧(333)与压杆(330)滑动套接。

3.根据权利要求1所述的一种甘蔗田间收割打捆机,其特征在于，所述连接杆(250)的另一端固连有踏板(252)，且连接杆(250)的环形外侧壁中间位置与相邻弧形架(110)底端之间固连有拉升弹簧(260)。

4.根据权利要求2所述的一种甘蔗田间收割打捆机,其特征在于，所述钩形刀(331)的顶端为开口向下的倒钩形，且钩形刀(331)的刀刃位于钩形内侧。

5.根据权利要求1所述的一种甘蔗田间收割打捆机,其特征在于，所述支撑臂(221)为弓形，且两个套管(220)上的多个支撑臂(221)相互交错。

6.根据权利要求2所述的一种甘蔗田间收割打捆机,其特征在于，所述压杆(330)的顶端固连有把手(334)。

7.根据权利要求2所述的一种甘蔗田间收割打捆机,其特征在于，所述放置箱(310)的一侧壁顶端中间位置开设有缺口，且固定板(320)顶面靠近放置箱(310)的一侧中间位置固连有固定环(322)。

8.一种甘蔗田间收割打捆机的使用方法,其特征在于，该甘蔗田间收割打捆机的具体使用操作步骤为：步骤一：将该甘蔗田间收割打捆机搬运至甘蔗收割田地，将成卷的线绳放入放置箱(310)内，并抽出线绳头使其穿过固定环(322)；步骤二：将收割下的甘蔗横放到两个弧形架(110)上，多个甘蔗滚落堆积在弧形架(110)的下陷处，向下踩动踏板(252),踏板(252)通过连接杆(250)和固定杆(251)，带动转动套(242)转动，转动套(242)通过转轴(241)带动齿轮二(240)转动，齿轮二(240)带动一个齿轮一(211)转动，一个齿轮一(211)带动另一个齿轮一(211)转动，两个齿轮一(211)相向转动通过圆杆(210)带动套管(220)转动，使得两个套管(220)上的支撑臂(221)向中间抱合，并且多个支撑臂(221)的一端相互交错交叉，支撑臂(221)带动收束带(231)，使得多个收束带(231)的另一端相互交叉，从而对多个甘蔗进行收紧束缚，脚踩踏板(252)使踏板(252)向外侧偏移，从而使得连接杆(250)卡入斜向卡槽(142)内，放开踏板(252)，由于斜向卡槽(142)的限位，从而固定连接杆(250)的位置，使得收束带(231)对甘蔗保持束紧状态；步骤三：向外抽出线绳至足够长后，按压压杆(330)，压杆(330)带动钩形刀(331)下移，钩形刀(331)勾住线绳，并与刀片(323)配合将线绳切断，用切下的线绳对被束紧的甘蔗进行缠绕打结，踩动踏板(252)时连接杆(250)与斜向卡槽(142)脱离，连接杆(250)在拉升弹簧(260)的弹力作用下向上偏转，从而使得两个套管(220)分别向两侧转动，从而使支撑臂(221)带动收束带(231)放开对甘蔗的束缚，完成对甘蔗的打捆。
