售价 : 询价

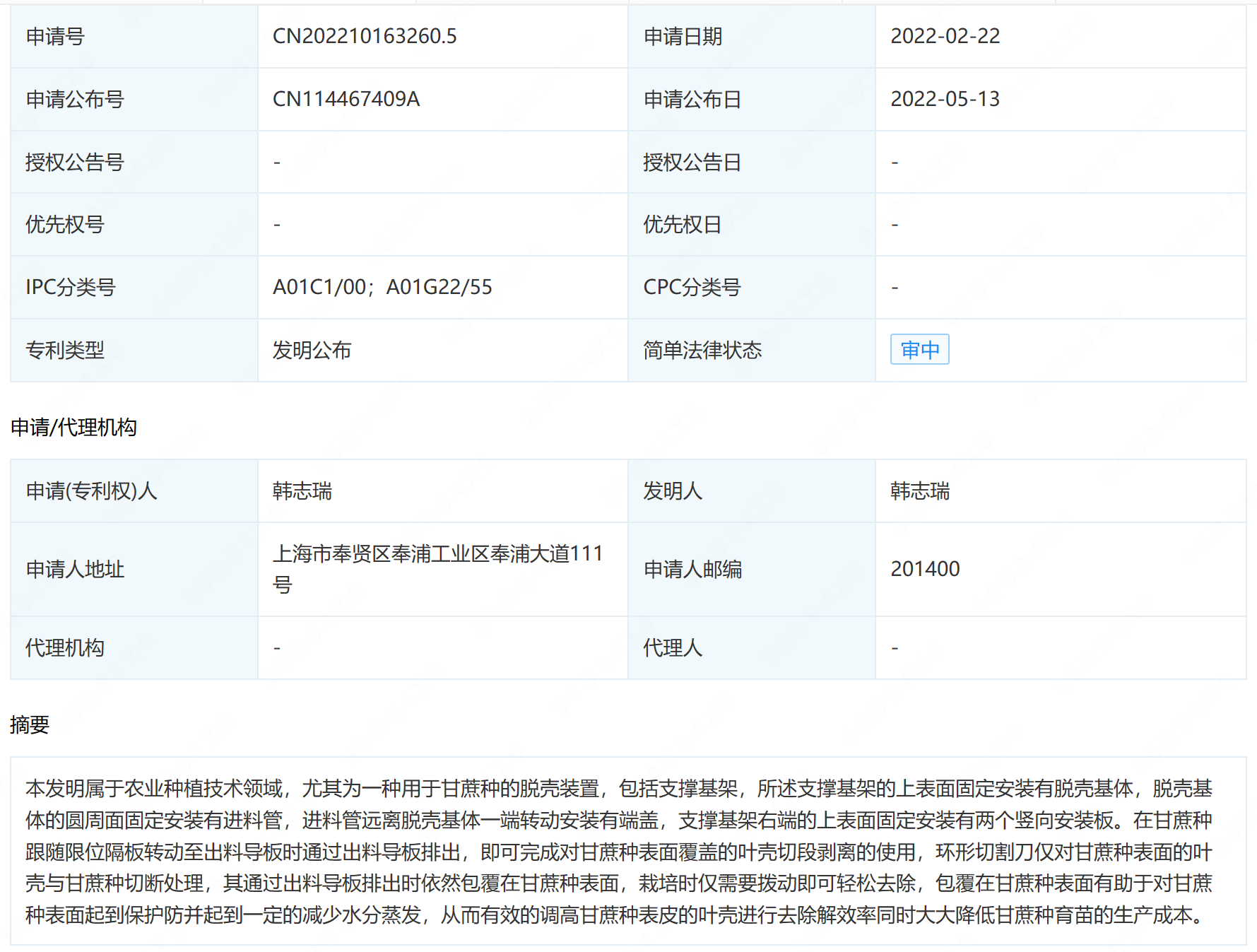

摘要： : 本发明属于农业种植技术领域，尤其为一种用于甘蔗种的脱壳装置，包括支撑基架，所述支撑基架的上表面固定安装有脱壳基体，脱壳基体的圆周面固定安装有进料管，进料管远离脱壳基体一端转动安装有端盖，支撑基架右端的上表面固定安装有两个竖向安装板。在甘蔗种跟随限位隔板转动至出料导板时通过出料导板排出，即可完成对甘蔗种表面覆盖的叶壳切段剥离的使用，环形切割刀仅对甘蔗种表面的叶壳与甘蔗种切断处理，其通过出料导板排出时依然包覆在甘蔗种表面，栽培时仅需要拨动即可轻松去除，包覆在甘蔗种表面有助于对甘蔗种表面起到保护防并起到一定的减少水分蒸发，从而有效的调高甘蔗种表皮的叶壳进行去除解效率同时大大降低甘蔗种育苗的生产成本。

详情： :

1.一种用于甘蔗种的脱壳装置，包括支撑基架(1)，其特征在于：所述支撑基架(1)的上表面固定安装有脱壳基体(2)，脱壳基体(2)的圆周面固定安装有进料管(3)，进料管(3)远离脱壳基体(2)一端转动安装有端盖(4)，支撑基架(1)右端的上表面固定安装有两个竖向安装板(5)，两个竖向安装板(5)靠近脱壳基体(2)一侧固定安装有电机(6)，电机(6)右端的输出轴通过法兰固定安装有皮带轮一(7)，脱壳基体(2)的右端转动安装有皮带轮二(8)，皮带轮二(8)的表面设有传动皮带(9)，皮带轮二(8)通过传动皮带(9)与皮带轮一(7)传动连接；所述脱壳基体(2)左右两端靠近支撑基架(1)的边缘处均开设有排料口(10)，脱壳基体(2)远离进料管(3)一侧固定安装有出料导板(11)，出料导板(11)一端穿过脱壳基体(2)并延伸至脱壳基体(2)的内部，脱壳基体(2)的内部设有两个转动盘(12)，两个转动盘(12)相互靠近一侧的表面均开设有若干个扇形槽口(13)，两个转动盘(12)相互靠近一侧之间设有若干个圆环(15)，若干个圆环(15)的表面均滑动套接有若干个限位隔板(16)，限位隔板(16)远离圆环(15)一端均开设有有若干个导向槽(17)，两个转动盘(12)相互靠近一侧设有若干个连接杆(14)，若干个连接杆(14)的左右两端依次贯穿若干个圆环(15)，并与两个转动盘(12)固定连接，两个转动盘(12)相互远离一侧分别与支撑基架(1)左右两端的内壁转动连接，支撑基架(1)的内圆周面固定安装有两个弧形基块一(18)，两个弧形基块一(18)靠近转动盘(12)一端均固定安装有弧形切割刀(19)，两个弧形基块一(18)之间支撑基架(1)的内圆周面固定安装有三个弧形基块二(20)，三个弧形基块二(20)靠近转动盘(12)一端均固定安装有环形切割刀(21)，环形切割刀(21)的左右两侧均固定安装有若干个橡胶凸块(22)，脱壳基体(2)右端的表面固定安装有控制开关(23)。

2.根据权利要求1所述的一种用于甘蔗种的脱壳装置，其特征在于：所述脱壳基体(2)的内部为圆柱状中空型形状，进料管(3)靠近脱壳基体(2)一端穿过支撑基架(1)，并延伸至支撑基架(1)的内部，支撑基架(1)与转动盘(12)为非同心设置。

3.根据权利要求1所述的一种用于甘蔗种的脱壳装置，其特征在于：所述皮带轮二(8)靠近脱壳基体(2)一端通过法兰穿过脱壳基体(2)，并与转动盘(12)固定连接，若干个连接杆(14)以转动盘(12)轴心线的等间距圆周排布设置，转动盘(12)与圆环(15)为同心设置。

4.根据权利要求1所述的一种用于甘蔗种的脱壳装置，其特征在于：所述弧形基块二(20)靠近转动盘(12)一端的表面距离转动盘(12)轴心线均匀相等，若干个扇形槽口(13)以转动盘(12)轴心线等间距圆周排布设置。

5.根据权利要求1所述的一种用于甘蔗种的脱壳装置，其特征在于：所述限位隔板(16)的左右两端均固定安装有限位块，且限位块与扇形槽口(13)结构尺寸及位置完全对应匹配。

6.根据权利要求1所述的一种用于甘蔗种的脱壳装置，其特征在于：所述弧形切割刀(19)由左至右距离限位隔板(16)的间距逐渐减小，弧形基块一(18)与弧形基块二(20)分别位于导向槽(17)的正下方，并与其结构尺寸相对应匹配。
