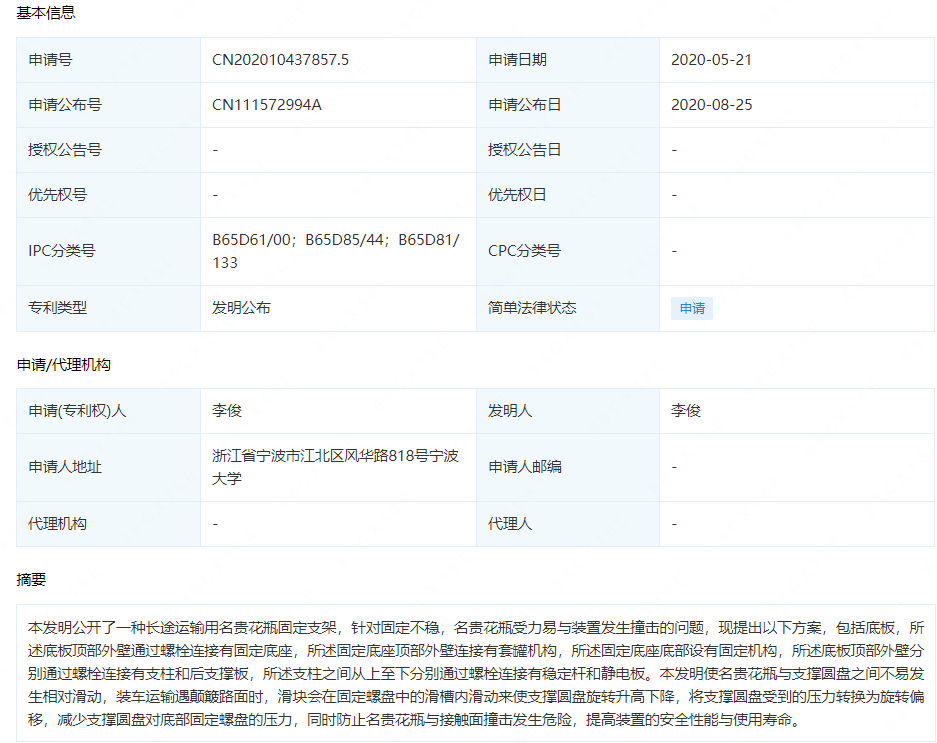

摘要： : 本发明公开了一种长途运输用名贵花瓶固定支架，针对固定不稳，名贵花瓶受力易与装置发生撞击的问题，现提出以下方案，包括底板，所述底板顶部外壁通过螺栓连接有固定底座，所述固定底座顶部外壁连接有套罐机构，所述固定底座底部设有固定机构，所述底板顶部外壁分别通过螺栓连接有支柱和后支撑板，所述支柱之间从上至下分别通过螺栓连接有稳定杆和静电板。本发明使名贵花瓶与支撑圆盘之间不易发生相对滑动，装车运输遇颠簸路面时，滑块会在固定螺盘中的滑槽内滑动来使支撑圆盘旋转升高下降，将支撑圆盘受到的压力转换为旋转偏移，减少支撑圆盘对底部固定螺盘的压力，同时防止名贵花瓶与接触面撞击发生危险，提高装置的安全性能与使用寿命。

详情： :

1.一种长途运输用名贵花瓶固定支架， 包括底板（21）， 其特征在于， 所述底板（21）顶部外壁通过螺栓连接有固定底座（28）， 所述固定底座（28）顶部外壁连接有套罐机构， 所述固定底座（28）底部设有固定机构， 所述底板（21）顶部外壁分别通过螺栓连接有支柱（30）和后支撑板（20）， 所述支柱（30）之间从上至下分别通过螺栓连接有稳定杆（34）和静电板（29），且稳定杆（34）位于静电板（29）正上方， 所述支柱（30）一侧外壁通过螺栓连接有承重板（31）， 所述支柱（30）另一侧外壁通过铰链连接有固定门板（35）， 且固定门板（35）外壁通过螺栓连接有门把手。

2.根据权利要求1所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述套罐机构包括圆板（8）， 所述圆板（8）底部外壁通过螺栓连接有滑动板（5）， 且滑动板（5）壁内开设有通孔， 所述滑动板（5）与固定底座（28）顶部外壁通过滑动连接， 所述圆板（8）顶部外壁连接有缓冲机构。

3.根据权利要求2所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述缓冲机构包括固定螺盘（7）， 所述固定螺盘（7）与圆板（8）通过螺栓连接， 所述固定螺盘（7）顶部开设有转动槽， 所述转动槽的内壁通过螺栓连接有高弹软管（16）， 所述高弹软管（16）外壁通过螺栓连接有滑块（18）， 且滑块（18）与转动槽底部内壁通过滑动连接。

4.根据权利要求3所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述滑块（18）顶部外壁通过螺栓连接有支腿（17）， 所述支腿（17）顶部外壁通过螺栓连接有支撑圆盘（9）， 所述支撑圆盘（9）顶部外壁通过螺栓连接有磨砂板（6）。

5.根据权利要求2所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述圆板（8）顶部外壁通过螺栓连接有后套板（10）， 所述后套板（10）外壁两侧均通过铰链连接有开合板（3）， 所述开合板（3）内壁通过螺栓连接有橡胶软板（2）。

6.根据权利要求5所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述后套板（10）内壁通过螺栓连接有缓冲弹簧（14）， 所述缓冲弹簧（14）另一侧通过螺栓连接有缓冲板（4）， 所述后套板（10）顶部外壁通过螺栓连接有固定环（13）， 所述固定环（13）一侧通过铰链连接有活动环（11）， 且活动环（11）两侧外壁均通过螺栓连接有抬柄（12）， 所述固定环（13）两侧外壁均通过螺栓连接有固定柱（15）， 所述固定柱（15）外壁通过轴承连接有滚柱（1）。

7.根据权利要求1所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述固定机构包括卡板（26）， 所述卡板（26）一侧外壁与底板（21）之间通过螺栓连接有弹簧， 所述底板（21）底部外壁通过螺栓连接有挡板（23）， 且挡板（23）壁内开设有柱孔， 所述卡板（26）外壁通过螺栓连接有限位柱（24）， 且限位柱（24）开设有齿槽， 所述限位柱（24）插接在柱孔内部。

8.根据权利要求7所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述底板（21）一侧外壁通过螺栓连接有卡齿（22）， 所述挡板（23）之间插接有活动杆（25）， 所述活动杆（25）一侧外壁与后支撑板（20）之间通过螺栓连接有复位弹簧（19）。

9.根据权利要求1所述的一种长途运输用名贵花瓶固定支架， 其特征在于， 所述承重板（31）一侧外壁通过螺栓连接有固定块， 所述固定块的内壁插接有连接滚柱（32）， 所述连接滚柱（32）两侧均通过轴承连接有转杆（33）， 所述转杆（33）外壁通过螺栓连接有稳定杆（34）， 所述稳定杆（34）外壁通过螺栓连接有把柄。
