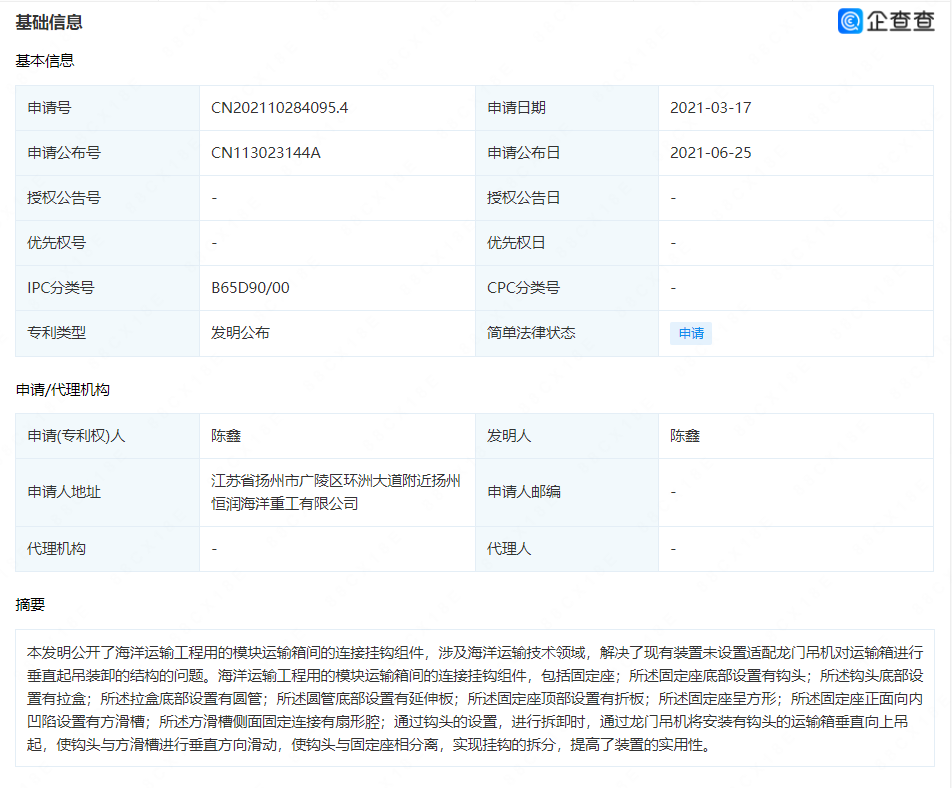

摘要： : 本发明公开了海洋运输工程用的模块运输箱间的连接挂钩组件，涉及海洋运输技术领域，解决了现有装置未设置适配龙门吊机对运输箱进行垂直起吊装卸的结构的问题。海洋运输工程用的模块运输箱间的连接挂钩组件，包括固定座；所述固定座底部设置有钩头；所述钩头底部设置有拉盒；所述拉盒底部设置有圆管；所述圆管底部设置有延伸板；所述固定座顶部设置有折板；所述固定座呈方形；所述固定座正面向内凹陷设置有方滑槽；所述方滑槽侧面固定连接有扇形腔；通过钩头的设置，进行拆卸时，通过龙门吊机将安装有钩头的运输箱垂直向上吊起，使钩头与方滑槽进行垂直方向滑动，使钩头与固定座相分离，实现挂钩的拆分，提高了装置的实用性。

详情： :

1.海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：包括固定座(1)；所述固定座(1)底部设置有钩头(2)；所述钩头(2)底部设置有拉盒(3)；所述拉盒(3)底部设置有圆管(4)；所述圆管(4)底部设置有延伸板(5)；所述固定座(1)顶部设置有折板(6)；所述固定座(1)呈方形；所述固定座(1)正面向内凹陷设置有方滑槽(101)；所述方滑槽(101)侧面固定连接有扇形腔(102)；所述扇形腔(102)倾斜面与方滑槽(101)侧面相差四十五度；所述扇形腔(102)数量设置为二组；所述固定座(1)顶部通过焊接固定连接有夹持圆片(103)；所述夹持圆片(103)数量设置为二组；所述钩头(2)宽度与方滑槽(101)相同；所述钩头(2)外形呈长方体状；所述钩头(2)内部固定连接有空腔(201)；所述空腔(201)内部通过铰连接设置有弹板(202)；所述弹板(202)数量设置为二组；所述空腔(201)侧面底部边缘设置有限位面(207)；所述限位面(207)侧面角度与钩头(2)侧面角度呈四十五度夹角；所述弹板(202)之间相对面通过焊接固定连接有扩张簧(203)；所述弹板(202)之间相对面通过铰连接设置有连杆(204)；所述连杆(204)数量设置为二组；所述连杆(204)之间通过铰连接设置有拉杆(205)。

2.根据权利要求1所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述钩头(2)还包括有垂直杆(206)、弧形面(208)；拉杆(205)底部末端通过焊接固定连接有垂直杆(206)；空腔(201)侧面底部设置有弧形面(208)；弧形面(208)数量设置为二组。

3.根据权利要求1所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述钩头(2)底部通过焊接固定连接有拉盒(3)；拉盒(3)内部中空；拉盒(3)正面固定连接有限位槽(301)。

4.根据权利要求1所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述拉盒(3)底部通过焊接固定连接有顶部块(402)；所述顶部块(402)底部通过铰连接设置有承接块(403)；顶部块(402)底部铰接件转轴为纵向转轴；顶部块(402)通过铰接轴向上转动九十度时其曲侧面与圆管(4)顶面相接触。

5.根据权利要求4所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述承接块(403)呈圆柱状；承接块(403)位于圆管(4)内部上方；承接块(403)与圆管(4)内部曲侧面形成滑动连接；承接块(403)曲侧面固定连接有限位环(404)；圆管(4)内曲侧面固定连接有环腔(405)；限位环(404)与环腔(405)形成滑动连接。

6.根据权利要求4所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述承接块(403)底部通过焊接固定连接有缓冲簧(406)；缓冲簧(406)底部通过焊接与圆管(4)内部底面相固定。

7.根据权利要求1所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述圆管(4)顶部固定连接有半圆瓣(401)；半圆瓣(401)内曲侧面与顶部块(402)曲侧面相贴合。

8.根据权利要求1所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述圆管(4)底部固定连接有延伸板(5)；延伸板(5)顶面通过焊接固定连接有磁板(501)；顶部块(402)向上转动折叠九十度时，磁板表面(501)与钩头(2)顶面相贴合。

9.根据权利要求1所述的海洋运输工程用的模块运输箱间的连接挂钩组件，其特征在于：所述固定座(1)顶部通过铰连接设置有固定块(602)；固定座(1)顶部铰接件转轴为横向转轴；固定块(602)顶部通过焊接固定连接有螺栓板(601)；螺栓板(601)顶面通过螺栓与折板(6)相固定。
