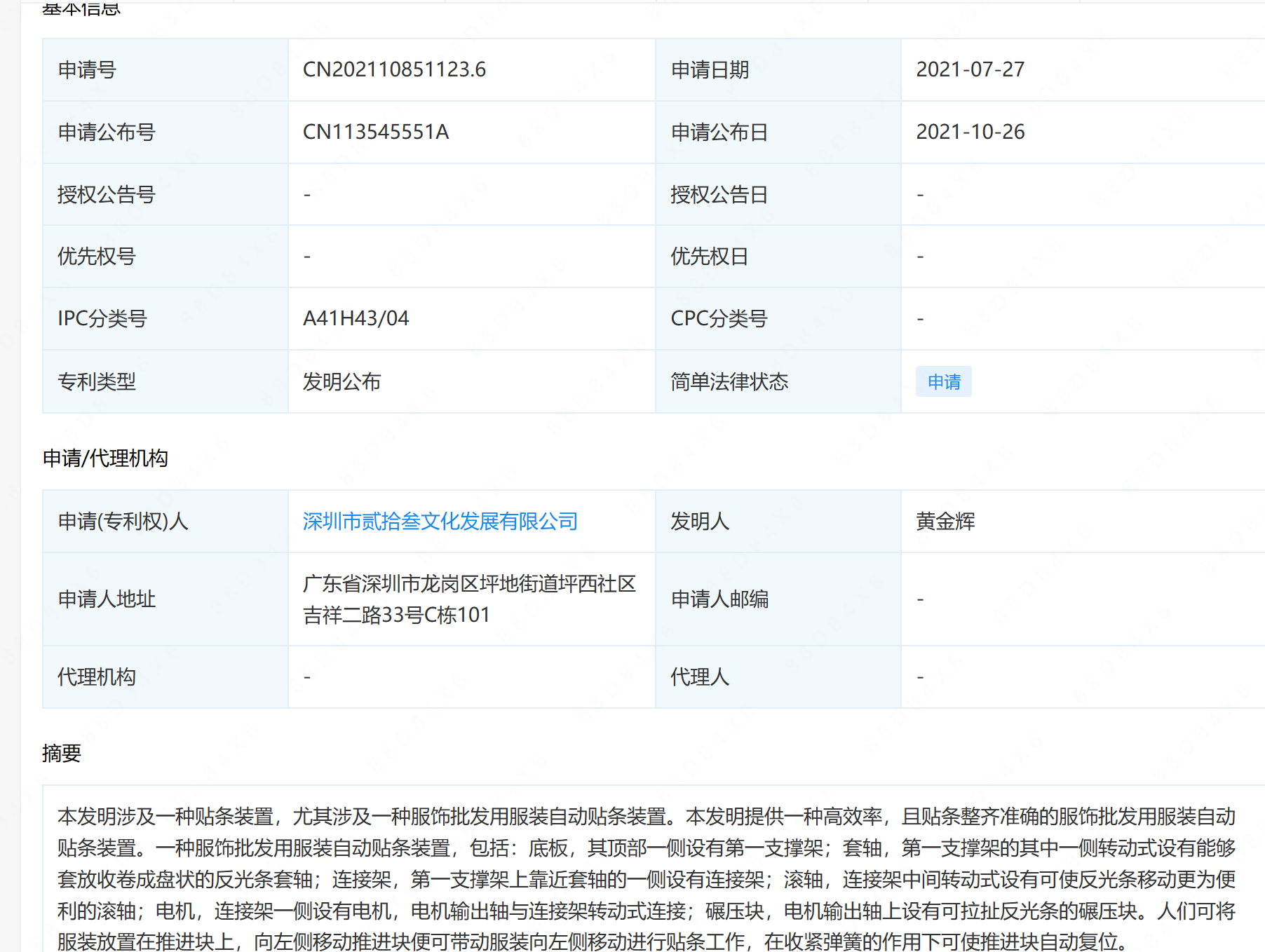

摘要： : 本发明涉及一种贴条装置，尤其涉及一种服饰批发用服装自动贴条装置。本发明提供一种高效率，且贴条整齐准确的服饰批发用服装自动贴条装置。一种服饰批发用服装自动贴条装置，包括：底板，其顶部一侧设有第一支撑架；套轴，第一支撑架的其中一侧转动式设有能够套放收卷成盘状的反光条套轴；连接架，第一支撑架上靠近套轴的一侧设有连接架；滚轴，连接架中间转动式设有可使反光条移动更为便利的滚轴；电机，连接架一侧设有电机，电机输出轴与连接架转动式连接；碾压块，电机输出轴上设有可拉扯反光条的碾压块。人们可将服装放置在推进块上，向左侧移动推进块便可带动服装向左侧移动进行贴条工作，在收紧弹簧的作用下可使推进块自动复位。

详情： :

1.一种服饰批发用服装自动贴条装置，其特征在于，包括：底板（1），其顶部一侧设有第一支撑架（2）；套轴（3），第一支撑架（2）的其中一侧转动式设有能够套放收卷成盘状的反光条的套轴（3）；连接架（4），第一支撑架（2）上靠近套轴（3）的一侧设有连接架（4）；滚轴（5），连接架（4）中间转动式设有可使反光条移动更为便利的滚轴（5）；电机（6），连接架（4）一侧设有电机（6），电机（6）输出轴与连接架（4）转动式连接；碾压块（7），电机（6）输出轴上设有可拉扯反光条的碾压块（7）；推送机构（8），底板（1）顶部一侧设有能够将服装推送至贴条处的推送机构（8）；压紧机构（9），推送机构（8）上设有能够对服装进行压紧的压紧机构（9）。

2.按照权利要求1所述的一种服饰批发用服装自动贴条装置，其特征在于，推送机构（8）包括：第二支撑架（80），底板（1）顶部另一侧设有第二支撑架（80）；导杆（81），第二支撑架（80）顶部一侧对称设有导杆（81）；推进块（82），导杆（81）之间滑动式设有用于传送服装的推进块（82）；收紧弹簧（83），推进块（82）两侧与两个导杆（81）之间均连接有收紧弹簧（83）。

3.按照权利要求2所述的一种服饰批发用服装自动贴条装置，其特征在于，压紧机构（9）包括：第一异形杆（90），第二支撑架（80）顶部对称设有第一异形杆（90）；连接杆（91），推进块（82）顶部一侧对称设有连接杆（91）；压紧块（92），连接杆（91）上均滑动式设有可将服装压紧的压紧块（92），同侧的压紧块（92）均与同侧的第一异形杆（90）接触配合；压紧弹簧（93），同侧的压紧块（92）与同侧的连接杆（91）之间均连接有压紧弹簧（93）。

4.按照权利要求3所述的一种服饰批发用服装自动贴条装置，其特征在于，还包括有能够对反光条进行加热的导热机构（10），导热机构（10）包括：楔形块（103），后侧压紧块（92）顶部对称滑动式设有楔形块（103）；连接弹簧（104），楔形块（103）与压紧块（92）之间均连接有连接弹簧（104）；拨动块（100），连接架（4）一侧转动式设有拨动块（100），楔形块（103）均与拨动块（100）配合；定位杆（101），连接架（4）上靠近拨动块（100）的一侧设有定位杆（101），定位杆（101）用于对拨动块（100）进行定位；加热管（102），拨动块（100）一侧设有可对反光条进行加热的加热管（102）。

5.按照权利要求4所述的一种服饰批发用服装自动贴条装置，其特征在于，还包括有能够将衣物从推进块（82）上取下的下料机构（11），下料机构（11）包括：第三支撑架（110），第一支撑架（2）中间设有第三支撑架（110）；第二异形杆（111），第三支撑架（110）底部一侧设有第二异形杆（111）；滑动杆（112），第三支撑架（110）上对称滑动式设有滑动杆（112）；拨料块（113），滑动杆（112）上均滑动式设有能够将衣物从推进块（82）上取下的拨料块（113）；拉伸弹簧（114），拨料块（113）之间连接有拉伸弹簧（114）；回力弹簧（115），同侧的拨料块（113）与同侧的滑动杆（112）之间均连接有回力弹簧（115）。

6.按照权利要求5所述的一种服饰批发用服装自动贴条装置，其特征在于，还包括有能够控制拨料块（113）将衣物从推进块（82）上取下的传动机构（12），传动机构（12）包括：第三异形杆（120），推进块（82）一侧设有能够控制拨料块（113）将衣物从推进块（82）上取下的第三异形杆（120）；第二全齿条（124），一侧滑动杆（112）上侧设有第二全齿条（124），第二全齿条（124）与第三异形杆（120）配合；转动轴（121），第三支撑架（110）一侧转动式设有转动轴（121）；齿轮（122），转动轴（121）上设有齿轮（122）；第一全齿条（123），另一侧滑动杆（112）底部设有第一全齿条（123），第一全齿条（123）与第二全齿条（124）均与齿轮（122）啮合。

7.按照权利要求6所述的一种服饰批发用服装自动贴条装置，其特征在于，还包括有卡位机构（13），卡位机构（13）包括：卡位块（130），套轴（3）一侧均匀间隔的滑动式设有三个可对收卷成盘状的反光条进行限位的卡位块（130）；复位弹簧（131），卡位块（130）与套轴（3）之间均连接有复位弹簧（131）。

8.按照权利要求7所述的一种服饰批发用服装自动贴条装置，其特征在于，还包括：收集框（14），底板（1）顶部靠近第一支撑架（2）的一侧滑动式设有用于对贴条完毕的服装进行收集的收集框（14）。
