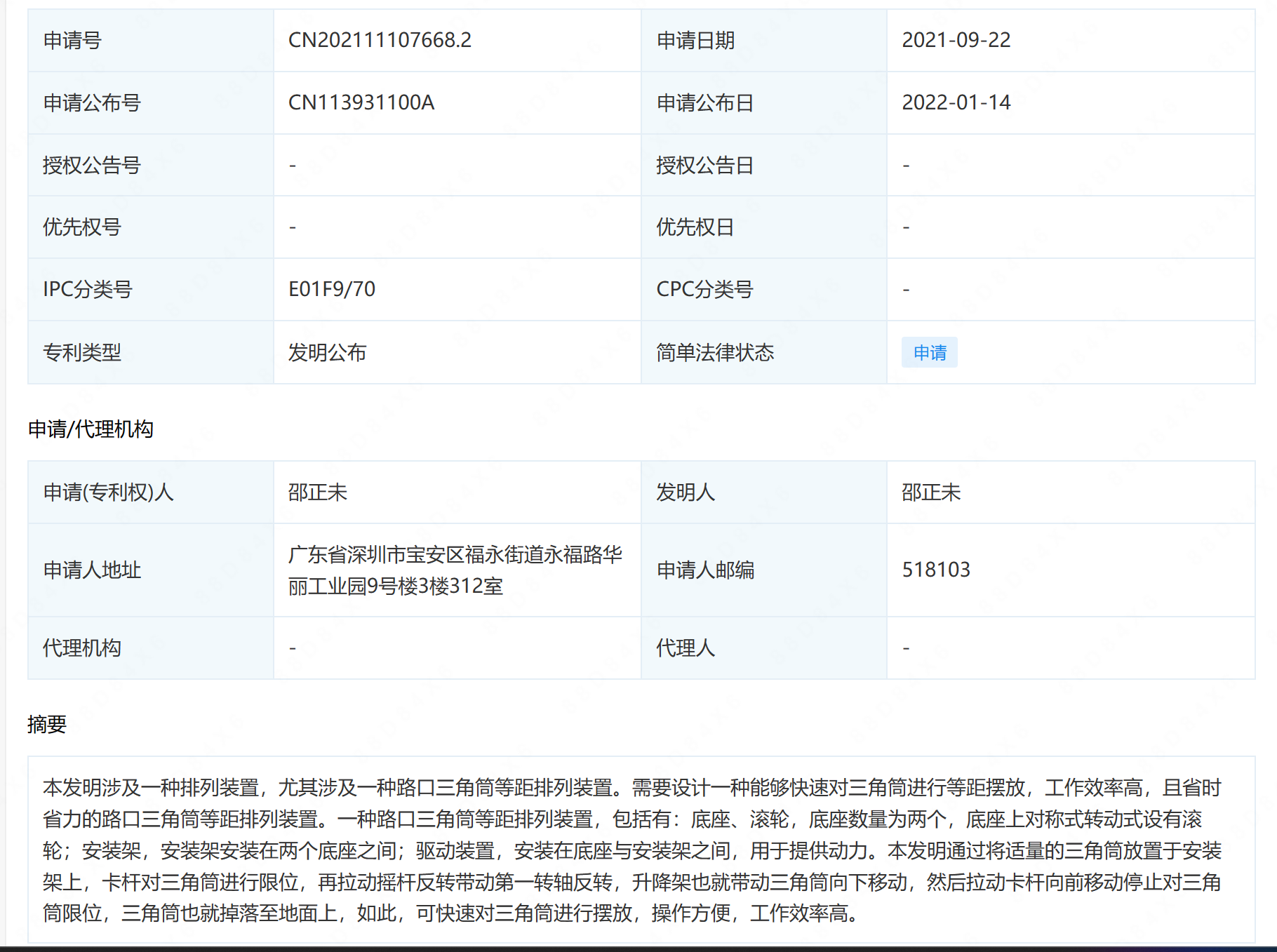

摘要： : 本发明涉及一种排列装置，尤其涉及一种路口三角筒等距排列装置。需要设计一种能够快速对三角筒进行等距摆放，工作效率高，且省时省力的路口三角筒等距排列装置。一种路口三角筒等距排列装置，包括有：底座、滚轮，底座数量为两个，底座上对称式转动式设有滚轮；安装架，安装架安装在两个底座之间；驱动装置，安装在底座与安装架之间，用于提供动力。本发明通过将适量的三角筒放置于安装架上，卡杆对三角筒进行限位，再拉动摇杆反转带动第一转轴反转，升降架也就带动三角筒向下移动，然后拉动卡杆向前移动停止对三角筒限位，三角筒也就掉落至地面上，如此，可快速对三角筒进行摆放，操作方便，工作效率高。

详情： :

1.一种路口三角筒等距排列装置，其特征在于，包括有：底座（1）、滚轮（2），底座（1）数量为两个，底座（1）上对称式转动式设有滚轮（2）；安装架（3），安装架（3）安装在两个底座（1）之间；驱动装置（4），安装在底座（1）与安装架（3）之间，用于提供动力；升降装置（5），安装在驱动装置（4）与底座（1）之间，用于移动三角筒。

2.如权利要求1所述的一种路口三角筒等距排列装置，其特征在于，驱动装置（4）包括有：第一转轴（41），第一转轴（41）转动式安装在两个底座（1）之间；绕线轮（42），绕线轮（42）对称式安装在第一转轴（41）上；拉绳（43），拉绳（43）绕在绕线轮（42）上；摇杆（44），摇杆（44）对称式安装在第一转轴（41）上。

3.如权利要求2所述的一种路口三角筒等距排列装置，其特征在于，升降装置（5）包括有：升降架（51），升降架（51）滑动式安装在两个底座（1）之间；第二转轴（52），第二转轴（52）对称式安装在升降架（51）上；放置框（53），放置框（53）数量为三个，其间隔滑动式安装在两根第二转轴（52）之间；卡杆（54），卡杆（54）滑动式安装在放置框（53）上；导向框（55），导向框（55）安装在放置框（53）上。

4.如权利要求3所述的一种路口三角筒等距排列装置，其特征在于，还包括有导向装置（6），导向装置（6）包括有：固定板（61），固定板（61）对称式安装在安装架（3）上；异形板（62），异形板（62）数量为三个，其间隔安装在安装架（3）上；配重块（66），配重块（66）滑动式安装在两个固定板（61）之间；顶块（63），顶块（63）间隔滑动式安装在配重块（66）上；伸缩块（65），伸缩块（65）滑动式安装在异形板（62）上；第一弹簧（64），第一弹簧（64）安装在顶块（63）与伸缩块（65）之间。

5.如权利要求4所述的一种路口三角筒等距排列装置，其特征在于，还包括有阻料装置（7），阻料装置（7）包括有：第三转轴（71），第三转轴（71）转动式安装在两个底座（1）之间；传动组件（72），传动组件（72）对称式安装在第三转轴（71）与第一转轴（41）之间；齿轮（73），齿轮（73）数量为三个，齿轮（73）间隔安装在第三转轴（71）上；卡板（76），卡板（76）均匀间隔滑动式安装在安装架（3）上；第二弹簧（77），第二弹簧（77）安装在卡板（76）与安装架（3）之间；滑动板（74），滑动板（74）数量为三个，其间隔滑动式安装在安装架（3）上；齿条（75），齿条（75）安装在滑动板（74）上，其与齿轮（73）啮合；第三弹簧（78），第三弹簧（78）安装在滑动板（74）安装架（3）之间。

6.如权利要求5所述的一种路口三角筒等距排列装置，其特征在于，还包括有放置装置（8），放置装置（8）包括有：拉杆（81），拉杆（81）安装在两个底座（1）之间；卡槽（82），卡槽（82）数量为三个，其间隔开在拉杆（81）上，且拉杆（81）与卡杆（54）配合。

7.如权利要求6所述的一种路口三角筒等距排列装置，其特征在于，还包括有制动装置（9），制动装置（9）包括有：连接杆（91），连接杆（91）滑动式安装在底座（1）上；固定杆（92），固定杆（92）对称式安装在连接杆（91）两侧；滑动杆（93），滑动杆（93）滑动式安装在连接杆（91）上。

8.如权利要求7所述的一种路口三角筒等距排列装置，其特征在于，摇杆（44）材质为橡胶。
