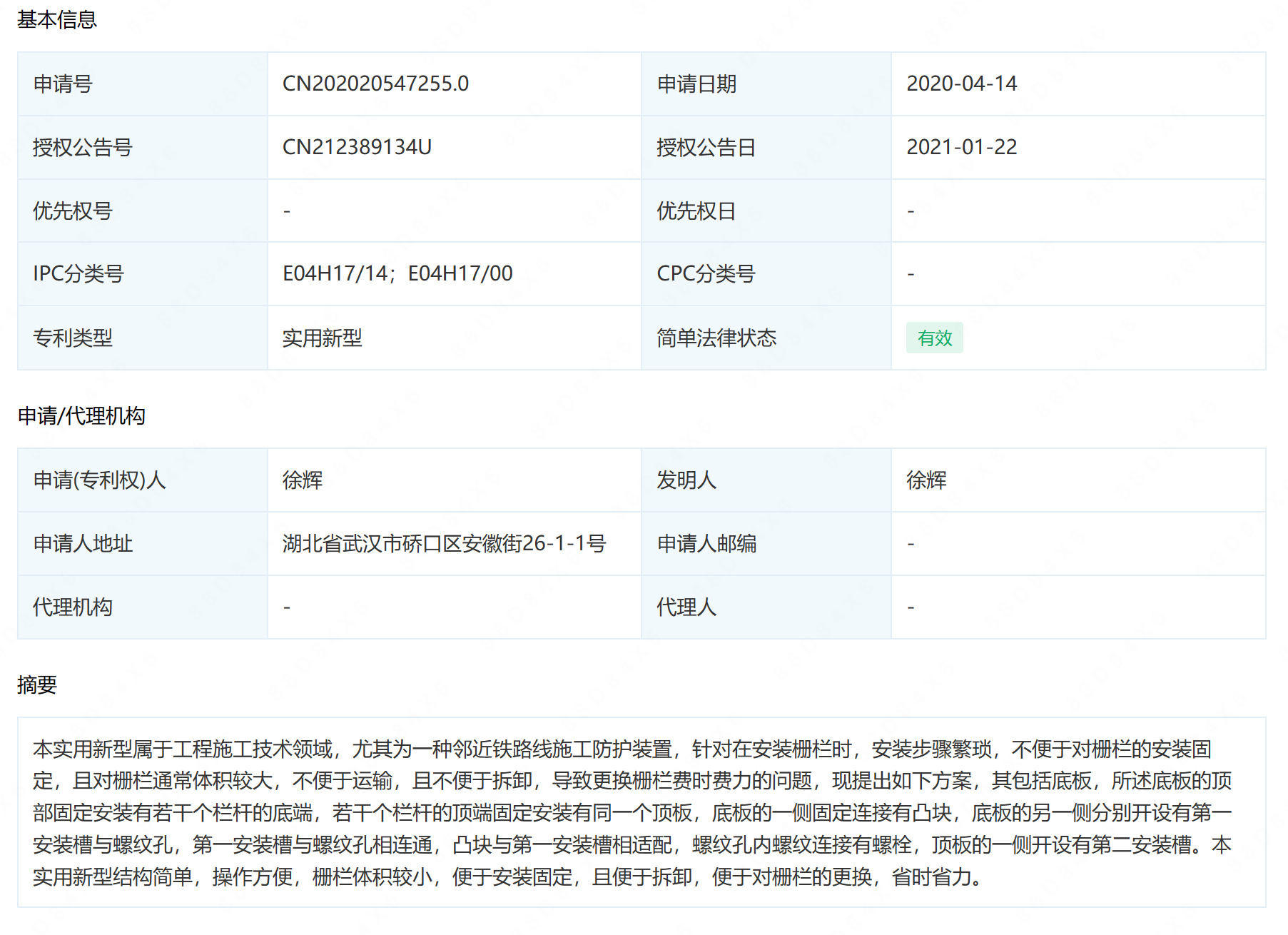

摘要： : 本实用新型属于工程施工技术领域，尤其为一种邻近铁路线施工防护装置，针对在安装栅栏时，安装步骤繁琐，不便于对栅栏的安装固定，且对栅栏通常体积较大，不便于运输，且不便于拆卸，导致更换栅栏费时费力的问题，现提出如下方案，其包括底板，所述底板的顶部固定安装有若干个栏杆的底端，若干个栏杆的顶端固定安装有同一个顶板，底板的一侧固定连接有凸块，底板的另一侧分别开设有第一安装槽与螺纹孔，第一安装槽与螺纹孔相连通，凸块与第一安装槽相适配，螺纹孔内螺纹连接有螺栓，顶板的一侧开设有第二安装槽。本实用新型结构简单，操作方便，栅栏体积较小，便于安装固定，且便于拆卸，便于对栅栏的更换，省时省力。

详情： :

1.一种邻近铁路线施工防护装置，包括底板(1)，其特征在于，所述底板(1)的顶部固定安装有若干个栏杆(2)的底端，若干个栏杆(2)的顶端固定安装有同一个顶板(3)，底板(1)的一侧固定连接有凸块(4)，底板(1)的另一侧分别开设有第一安装槽(5)与螺纹孔(6)，第一安装槽(5)与螺纹孔(6)相连通，凸块(4)与第一安装槽(5)相适配，螺纹孔(6)内螺纹连接有螺栓(7)，顶板(3)的一侧开设有第二安装槽(8)，顶板(3)的另一侧顶部转动安装有转轴(9)，转轴(9)的顶部固定安装有旋钮(10)，旋钮(10)的一侧固定安装有限位耳(11)，限位耳(11)的内侧活动连接有限位销(12)，顶板(3)的顶部开设有限位槽(13)，限位销(12)的底端与限位槽(13)相适配，顶板(3)的另一侧开设有凹槽(14)，转轴(9)的底端延伸至凹槽(14)内并固定套设有齿轮(15)，凹槽(14)内滑动连接有齿条(16)，齿轮(15)与齿条(16)相啮合，齿条(16)的一端固定连接有滑杆(17)，滑杆(17)与第二安装槽(8)相适配，凹槽(14)的底部内壁上开设有滑槽(18)，齿条(16)的底部转动安装有滚轮(19)，滚轮(19)滚动连接在滑槽(18)的底部内壁上。

2.根据权利要求1所述的一种邻近铁路线施工防护装置，其特征在于，所述凸块(4)的内侧开设有螺纹孔槽，螺纹孔槽的孔直径与螺纹孔(6)的孔直径相同。

3.根据权利要求1所述的一种邻近铁路线施工防护装置，其特征在于，所述顶板(3)的顶部固定安装有开设有安装孔，安装孔内固定安装有轴承。

4.根据权利要求3所述的一种邻近铁路线施工防护装置，其特征在于，所述安装孔内固定安装有轴承的外圈，转轴(9)与轴承的内圈固定套接。

5.根据权利要求1所述的一种邻近铁路线施工防护装置，其特征在于，所述限位耳(11)的内侧开设有通孔，限位销(12)通过通孔活动连接在限位耳(11)内。

6.根据权利要求1所述的一种邻近铁路线施工防护装置，其特征在于，所述齿条(16)的底部固定连接有固定杆的顶端，固定杆的底端与滚轮(19)转动连接。
