售价 : 1800元

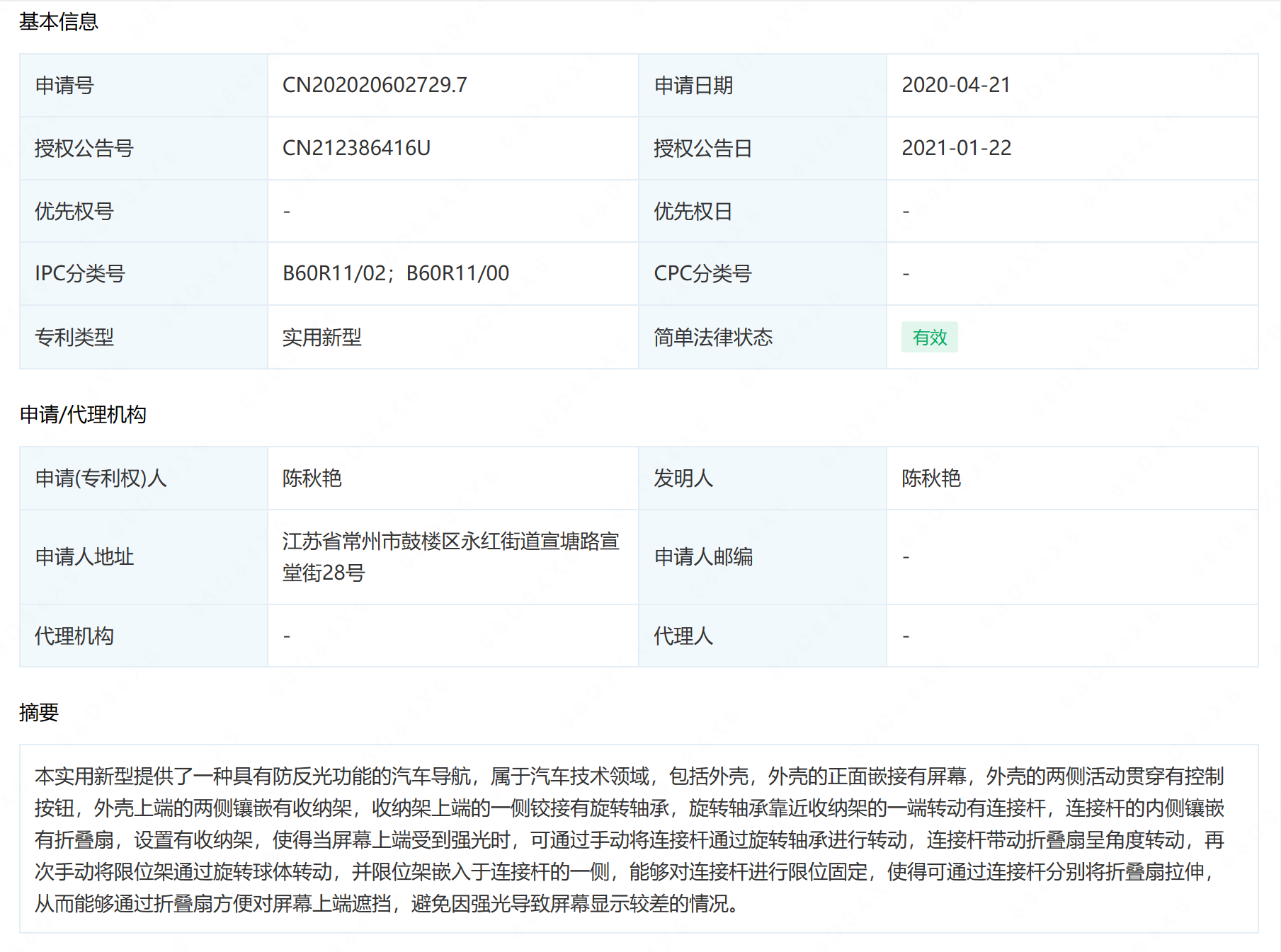

摘要： : 本实用新型提供了一种具有防反光功能的汽车导航，属于汽车技术领域，包括外壳，外壳的正面嵌接有屏幕，外壳的两侧活动贯穿有控制按钮，外壳上端的两侧镶嵌有收纳架，收纳架上端的一侧铰接有旋转轴承，旋转轴承靠近收纳架的一端转动有连接杆，连接杆的内侧镶嵌有折叠扇，设置有收纳架，使得当屏幕上端受到强光时，可通过手动将连接杆通过旋转轴承进行转动，连接杆带动折叠扇呈角度转动，再次手动将限位架通过旋转球体转动，并限位架嵌入于连接杆的一侧，能够对连接杆进行限位固定，使得可通过连接杆分别将折叠扇拉伸，从而能够通过折叠扇方便对屏幕上端遮挡，避免因强光导致屏幕显示较差的情况。

详情： :

1.一种具有防反光功能的汽车导航，包括外壳(1)，其特征在于：所述外壳(1)的正面嵌接有屏幕(101)，所述外壳(1)的两侧活动贯穿有控制按钮(102)；所述外壳(1)上端的两侧镶嵌有收纳架(2)，所述收纳架(2)上端的一侧铰接有旋转轴承(201)，所述旋转轴承(201)靠近收纳架(2)的一端转动有连接杆(202)，所述连接杆(202)的内侧镶嵌有折叠扇(203)；所述收纳架(2)靠近旋转轴承(201)的一侧转动有旋转球体(3)，所述旋转球体(3)的一侧转动连接有限位架(301)，所述屏幕(101)背面的两侧安装有电动推杆(4)，所述屏幕(101)的两侧安装有支撑架(5)，所述支撑架(5)靠近外壳(1)的内侧安装有折叠板(501)。

2.根据权利要求1所述的具有防反光功能的汽车导航，其特征在于：所述支撑架(5)贯穿设置于屏幕(101)的两侧，所述折叠板(501)为橡胶材质折叠板，且折叠板(501)呈波浪状设置，并折叠板(501)的另一侧于外壳(1)的内侧连接。

3.根据权利要求1所述的具有防反光功能的汽车导航，其特征在于：所述电动推杆(4)分别与屏幕(101)呈倾斜5-25°角度转动，且屏幕(101)通过折叠板(501)与外壳(1)呈倾斜角度连接。

4.根据权利要求1所述的具有防反光功能的汽车导航，其特征在于：所述限位架(301)呈“L”状设置，所述连接杆(202)的一侧嵌入有与限位架(301)相匹配凹槽，且限位架(301)通过旋转球体(3)与连接杆(202)嵌套连接。

5.根据权利要求1所述的具有防反光功能的汽车导航，其特征在于：所述折叠扇(203)通过连接杆(202)与旋转轴承(201)呈90°转动连接，所述折叠扇(203)设置于外壳(1)上端的两侧，且旋转轴承(201)贯穿设置于收纳架(2)的内部。

6.根据权利要求1所述的具有防反光功能的汽车导航，其特征在于：所述收纳架(2)呈凹状设置，且折叠扇(203)通过旋转轴承(201)与收纳架(2)嵌套连接。

7.根据权利要求1所述的具有防反光功能的汽车导航，其特征在于：所述外壳(1)为导航仪外壳，并外壳(1)与汽车连接，所述电动推杆(4)通过电源线与电源电性连接，且控制按钮(102)与电动推杆(4)电性连接。
