售价 : 1800元

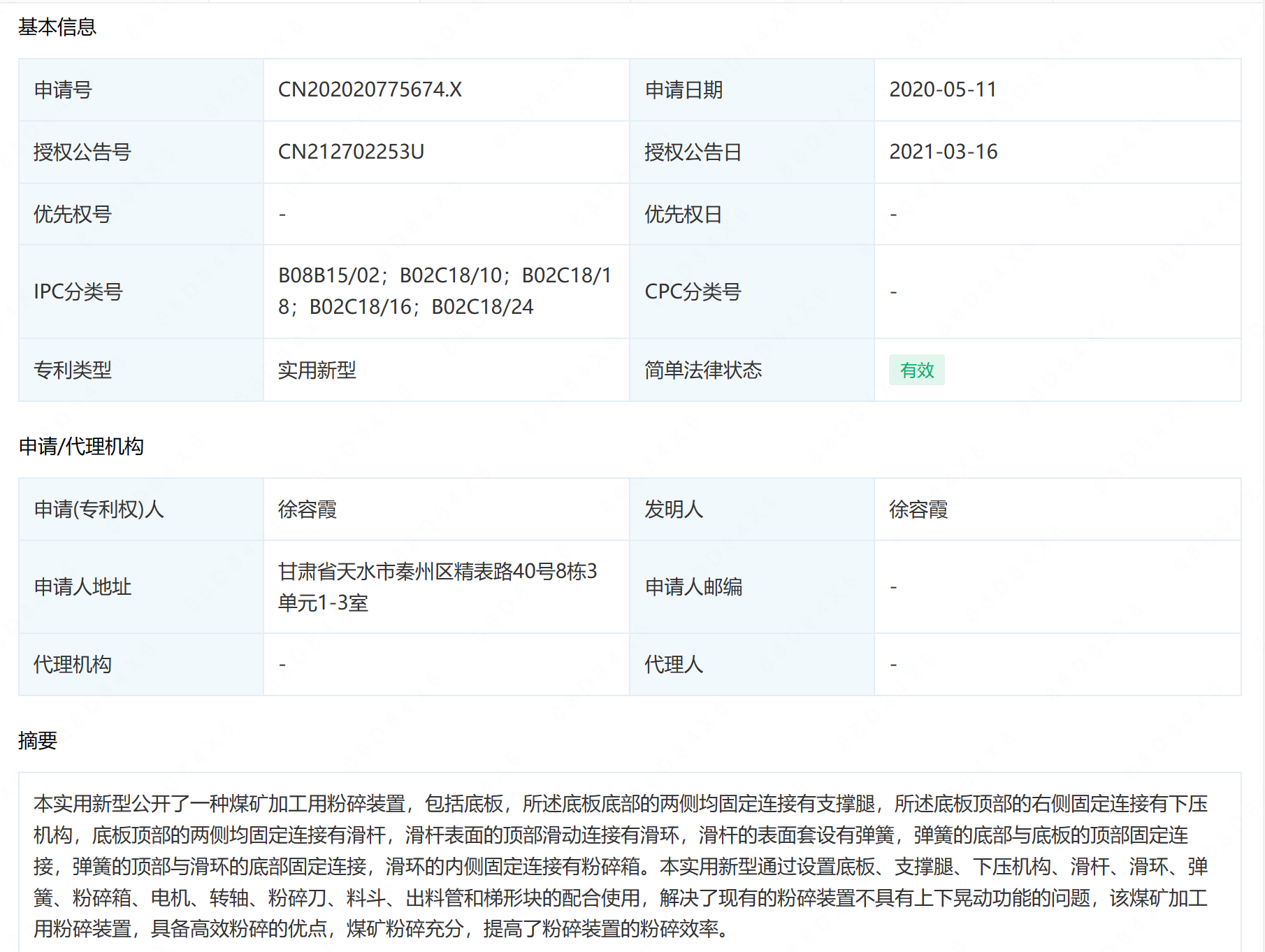

摘要： : 本实用新型公开了一种煤矿加工用粉碎装置，包括底板，所述底板底部的两侧均固定连接有支撑腿，所述底板顶部的右侧固定连接有下压机构，底板顶部的两侧均固定连接有滑杆，滑杆表面的顶部滑动连接有滑环，滑杆的表面套设有弹簧，弹簧的底部与底板的顶部固定连接，弹簧的顶部与滑环的底部固定连接，滑环的内侧固定连接有粉碎箱。本实用新型通过设置底板、支撑腿、下压机构、滑杆、滑环、弹簧、粉碎箱、电机、转轴、粉碎刀、料斗、出料管和梯形块的配合使用，解决了现有的粉碎装置不具有上下晃动功能的问题，该煤矿加工用粉碎装置，具备高效粉碎的优点，煤矿粉碎充分，提高了粉碎装置的粉碎效率。

详情： :

1.一种煤矿加工用粉碎装置，包括底板，其特征在于：所述底板底部的两侧均固定连接有支撑腿，所述底板顶部的右侧固定连接有下压机构，所述底板顶部的两侧均固定连接有滑杆，所述滑杆表面的顶部滑动连接有滑环，所述滑杆的表面套设有弹簧，所述弹簧的底部与底板的顶部固定连接，所述弹簧的顶部与滑环的底部固定连接，所述滑环的内侧固定连接有粉碎箱，所述粉碎箱的顶部固定连接有电机，所述电机的输出端贯穿至粉碎箱的内部固定连接有转轴，所述转轴的两侧均固定连接有粉碎刀，所述粉碎箱顶部的左侧连通有料斗，所述粉碎箱的底部连通有出料管，所述出料管的底部贯穿至底板的外部，所述粉碎箱右侧的顶部固定连接有与下压机构配合使用的梯形块。

2.根据权利要求1所述的一种煤矿加工用粉碎装置，其特征在于：所述支撑腿的底部固定连接有垫块，所述垫块的底部设置有防滑纹。

3.根据权利要求1所述的一种煤矿加工用粉碎装置，其特征在于：所述下压机构包括壳体，所述壳体的底部与底板顶部的右侧固定连接，所述壳体内壁的背面固定连接有减速电机，所述减速电机的输出端固定连接有转盘，所述转盘正面的右侧固定连接有传动杆，所述壳体的内部横向固定连接有导向杆，所述导向杆的表面滑动连接有导向环，所述导向环的底部固定连接有与传动杆配合使用的移动框，所述导向环的顶部固定连接有移动杆，所述移动杆的顶部贯穿至壳体的外部固定连接有与梯形块配合使用的滚轮。

4.根据权利要求1所述的一种煤矿加工用粉碎装置，其特征在于：所述滑杆的顶部固定连接有限位块，所述限位块的底部与滑环的顶部接触。

5.根据权利要求1所述的一种煤矿加工用粉碎装置，其特征在于：所述粉碎刀的数量为若干个，且若干个粉碎刀关于转轴呈中心交错设置。

6.根据权利要求1所述的一种煤矿加工用粉碎装置，其特征在于：所述料斗顶部的右侧活动连接有盖板，所述盖板的顶部固定连接有把手。
