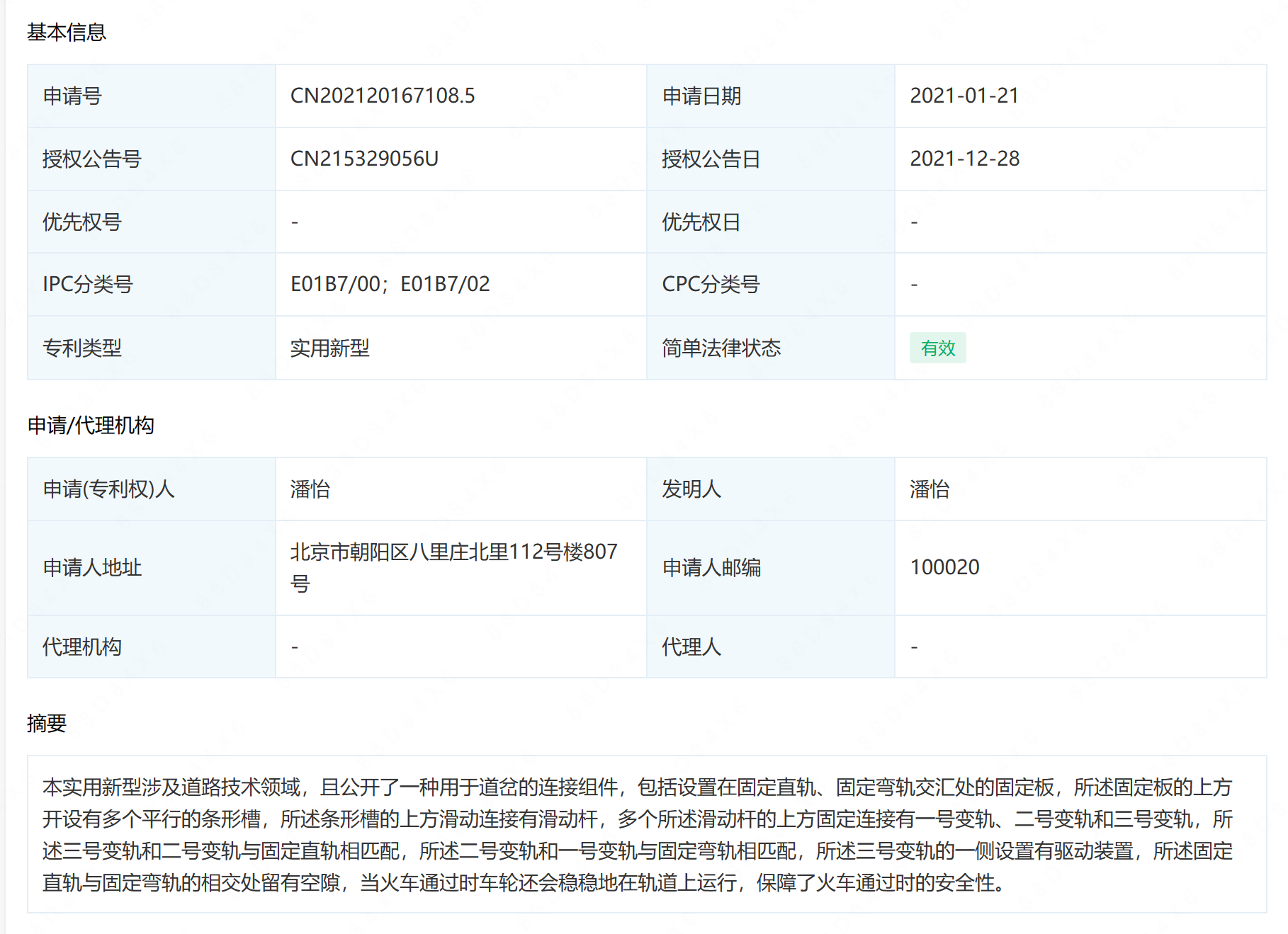

摘要： : 本实用新型涉及道路技术领域，且公开了一种用于道岔的连接组件，包括设置在固定直轨、固定弯轨交汇处的固定板，所述固定板的上方开设有多个平行的条形槽，所述条形槽的上方滑动连接有滑动杆，多个所述滑动杆的上方固定连接有一号变轨、二号变轨和三号变轨，所述三号变轨和二号变轨与固定直轨相匹配，所述二号变轨和一号变轨与固定弯轨相匹配，所述三号变轨的一侧设置有驱动装置，所述固定直轨与固定弯轨的相交处留有空隙，当火车通过时车轮还会稳稳地在轨道上运行，保障了火车通过时的安全性。

详情： :

1.一种用于道岔的连接组件，包括设置在固定直轨(1)、固定弯轨(2)交汇处的固定板(4)，其特征在于，所述固定板(4)的上方开设有多个平行的条形槽(5)，所述条形槽(5)的上方滑动连接有滑动杆(6)，多个所述滑动杆(6)的上方固定连接有一号变轨(7)、二号变轨(8)和三号变轨(9)，所述三号变轨(9)和二号变轨(8)与固定直轨(1)相匹配，所述二号变轨(8)和一号变轨(7)与固定弯轨(2)相匹配，所述三号变轨(9)的一侧设置有驱动装置(10)，所述固定直轨(1)与固定弯轨(2)的相交处留有空隙(3)。

2.根据权利要求1所述的一种用于道岔的连接组件，其特征在于，所述滑动杆(6)的截面为倒置的“凸”字形。

3.根据权利要求1所述的一种用于道岔的连接组件，其特征在于，所述二号变轨(8)为直轨和弯轨的组合。

4.根据权利要求1所述的一种用于道岔的连接组件，其特征在于，所述驱动装置(10)，包括设置在固定板(4)上的驱动箱(1001)和固定在固定板(4)上的限位板(1002)，所述驱动箱(1001)上连接有螺纹杆(1003)，所述螺纹杆(1003)穿设在限位板(1002)上与限位板(1002)螺纹连接，所述螺纹杆(1003)的另一端转动连接有转动块(1004)，所述转动块(1004)的另一端与三号变轨(9)的侧面固定连接。

5.根据权利要求4所述的一种用于道岔的连接组件，其特征在于，所述驱动箱(1001)内壁固定有电机(11)，所述电机(11)与螺纹杆(1003)连接，所述驱动箱(1001)底面与固定板(4)贴合。
