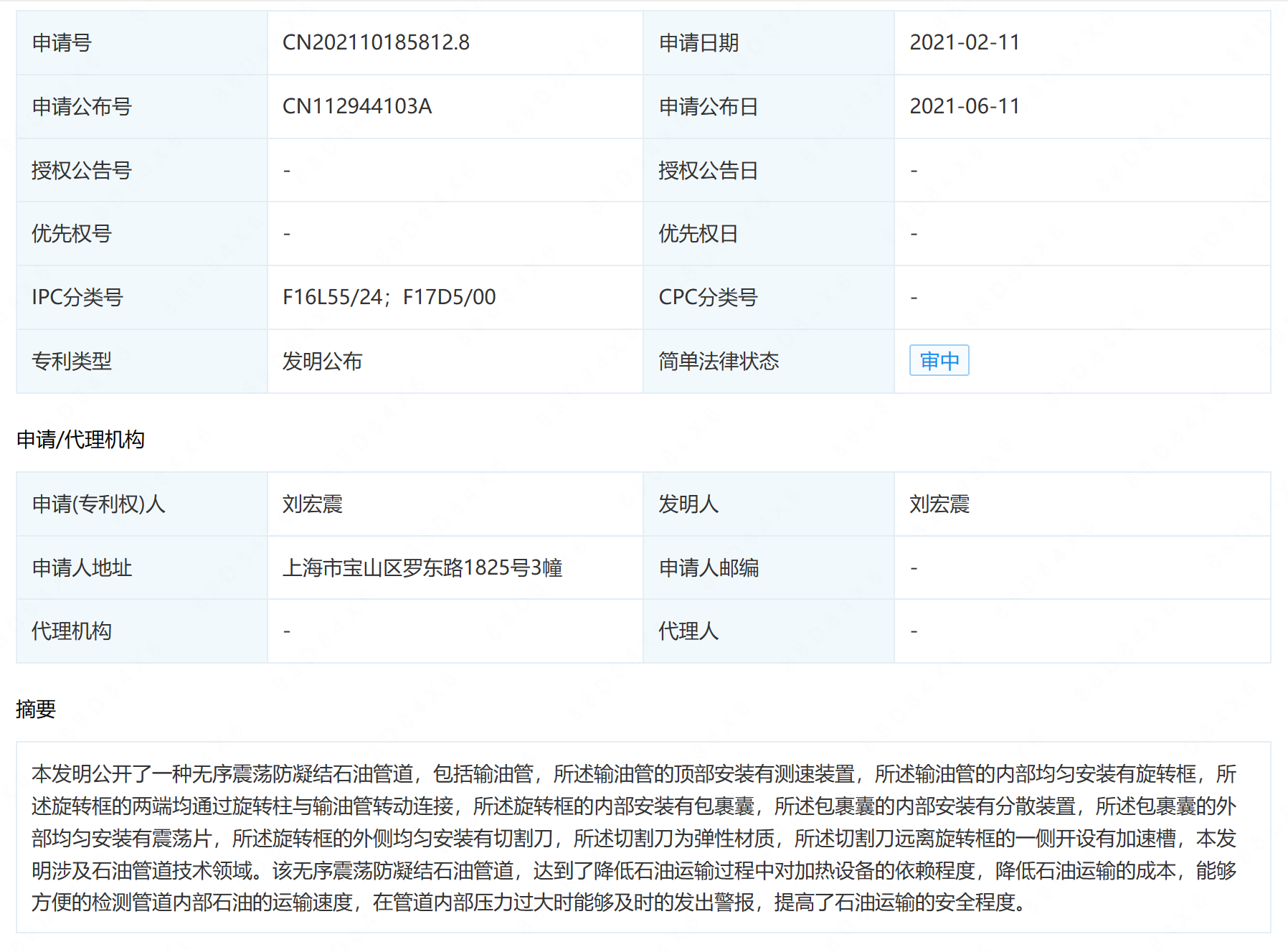

摘要： : 本发明公开了一种无序震荡防凝结石油管道，包括输油管，所述输油管的顶部安装有测速装置，所述输油管的内部均匀安装有旋转框，所述旋转框的两端均通过旋转柱与输油管转动连接，所述旋转框的内部安装有包裹囊，所述包裹囊的内部安装有分散装置，所述包裹囊的外部均匀安装有震荡片，所述旋转框的外侧均匀安装有切割刀，所述切割刀为弹性材质，所述切割刀远离旋转框的一侧开设有加速槽，本发明涉及石油管道技术领域。该无序震荡防凝结石油管道，达到了降低石油运输过程中对加热设备的依赖程度，降低石油运输的成本，能够方便的检测管道内部石油的运输速度，在管道内部压力过大时能够及时的发出警报，提高了石油运输的安全程度。

详情： :

1.一种无序震荡防凝结石油管道，包括输油管(1)，其特征在于：所述输油管(1)的顶部安装有测速装置(2)，所述输油管(1)的内部均匀安装有旋转框(3)，所述旋转框(3)的两端均通过旋转柱(4)与输油管(1)转动连接，所述旋转框(3)的内部安装有包裹囊(5)，所述包裹囊(5)的内部安装有分散装置(6)，所述包裹囊(5)的外部均匀安装有震荡片(7)，所述旋转框(3)的外侧均匀安装有切割刀(8)，所述切割刀(8)为弹性材质，所述切割刀(8)远离旋转框(3)的一侧开设有加速槽(9)，所述加速槽(9)的内部安装有加速装置(10)。

2.根据权利要求1所述的一种无序震荡防凝结石油管道，其特征在于：所述测速装置(2)包括升降框(201)，所述升降框(201)的底部贯穿输油管(1)并且延伸至输油管(1)的内部，所述升降框(201)的两端均为开口设计，所述升降框(201)的底部转动连接有受力板(202)，所述升降框(201)的内壁两侧之间对称安装有升降块(203)，所述升降框(201)的顶部转动连接有摆动板(204)，所述升降块(203)与摆动板(204)滑动连接。

3.根据权利要求2所述的一种无序震荡防凝结石油管道，其特征在于：所述摆动板(204)远离升降框(201)的一端固定连接有敲击锤(11)，所述输油管在(1)的顶部位于敲击锤(11)的下方安装有敲击片(12)。

4.根据权利要求1所述的一种无序震荡防凝结石油管道，其特征在于：所述分散装置(6)包括撞击块(601)，所述撞击块(601)与包裹囊(5)固定连接，所述撞击块(601)的一端均匀开设有缺口，所述包裹囊(5)的内部填充有磁铁球(602)。

5.根据权利要求4所述的一种无序震荡防凝结石油管道，其特征在于：所述包裹囊(5)的内部安装有外包层(603)，所述外包层(603)为弹性材质，所述磁铁球(602)安装在外包层(603)的内部，所述外包层(603)的外侧均匀安装有橡胶囊(604)。

6.根据权利要求1所述的一种无序震荡防凝结石油管道，其特征在于：所述加速装置(10)包括偏转板(101)，所述偏转板(101)的一侧开设有倾斜孔(102)，所述倾斜孔(102)的内壁两侧之间滑动连接有抬升块(103)，所述抬升块(103)的一端转动连接有弧形板(104)，所述抬升块(103)的顶部靠近弧形板(104)的一端固定连接有限位块(105)，所述限位块(105)与弧形板(104)滑动连接。

7.根据权利要求6所述的一种无序震荡防凝结石油管道，其特征在于：所述倾斜孔(102)的内壁两侧之间固定连接有限位杆(13)，所述抬升块(103)的顶部开设有与限位杆(13)相适配的限位孔(14)，所述限位杆(13)与限位孔(14)滑动连接，所述限位杆(13)的外部位于抬升块(103)的上方套设有配重球(15)。
