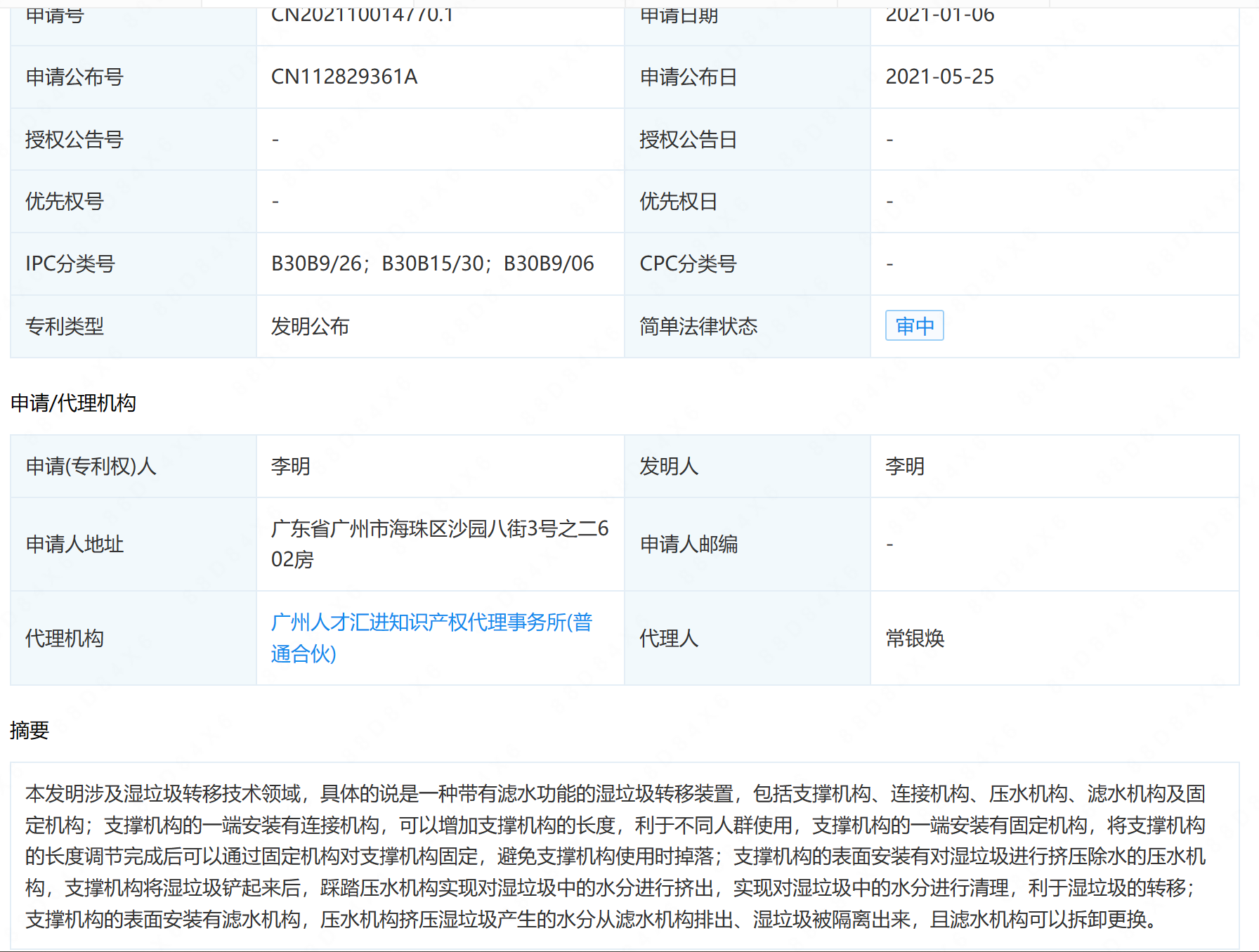

摘要： : 本发明涉及湿垃圾转移技术领域，具体的说是一种带有滤水功能的湿垃圾转移装置，包括支撑机构、连接机构、压水机构、滤水机构及固定机构；支撑机构的一端安装有连接机构，可以增加支撑机构的长度，利于不同人群使用，支撑机构的一端安装有固定机构，将支撑机构的长度调节完成后可以通过固定机构对支撑机构固定，避免支撑机构使用时掉落；支撑机构的表面安装有对湿垃圾进行挤压除水的压水机构，支撑机构将湿垃圾铲起来后，踩踏压水机构实现对湿垃圾中的水分进行挤出，实现对湿垃圾中的水分进行清理，利于湿垃圾的转移；支撑机构的表面安装有滤水机构，压水机构挤压湿垃圾产生的水分从滤水机构排出、湿垃圾被隔离出来，且滤水机构可以拆卸更换。

详情： :

1.一种带有滤水功能的湿垃圾转移装置，其特征在于，包括支撑机构(1)、连接机构(2)、压水机构(3)、滤水机构(4)及固定机构(5)，用于实现对整体机构进行支撑固定的所述支撑机构(1)的一端铰接有用于增长整体结构长度的所述连接机构(2)，所述连接机构(2)的一端安装有所述固定机构(5)，所述支撑机构(1)与所述连接机构(2)之间通过所述固定机构(5)连接，所述支撑机构(1)的一端安装有用于对湿垃圾进行挤压的所述压水机构(3)，所述支撑机构(1)表面安装有用于对湿垃圾中的水分进行过滤的所述滤水机构(4)，所述压水机构(3)与所述支撑机构(1)之间呈矩形结构，所述支撑机构(1)与所述连接机构(2)之间平行设置。

2.根据权利要求1所述的一种带有滤水功能的湿垃圾转移装置，其特征在于：所述支撑机构(1)包括支撑杆(11)、连接板(12)、踏板(13)及固定板(14)，呈圆柱形结构的所述支撑杆(11)的一端焊接有所述连接板(12)，所述连接板(12)与所述支撑杆(11)之间的夹角为一百五十度，背离所述支撑杆(11)一端的所述连接板(12)的端部焊接有侧壁呈倾斜设置的所述固定板(14)，所述固定板(14)与所述连接板(12)之间的夹角为一百五十度，所述连接板(12)的顶部焊接有所述踏板(13)，所述连接板(12)与所述踏板(13)之间的夹角为九十度。

3.根据权利要求2所述的一种带有滤水功能的湿垃圾转移装置，其特征在于：所述连接机构(2)包括连接杆(21)、磁铁(22)及合页(23)，背离所述连接板(12)一端的所述支撑杆(11)的端部通过所述合页(23)铰接有呈圆柱形结构的所述连接杆(21)，所述连接杆(21)与所述支撑杆(11)之间平行设置，背离所述合页(23)一端的所述连接杆(21)的端部焊接有所述磁铁(22)，所述磁铁(22)与所述连接杆(21)之间呈“T”形结构，所述磁铁(22)吸附于所述支撑杆(11)的侧壁。

4.根据权利要求3所述的一种带有滤水功能的湿垃圾转移装置，其特征在于：所述固定机构(5)包括安装壳(51)、推块(52)、固定杆(53)、固定壳(54)、固定孔(55)、弹簧(56)及推槽(57)，所述支撑杆(11)的侧壁边沿处焊接有呈圆柱形结构的所述固定壳(54)，所述固定壳(54)的端部开设有所述固定孔(55)，所述连接杆(21)的表面边沿处焊接有所述安装壳(51)，所述安装壳(51)的表面开设有所述推槽(57)，所述安装壳(51)的内部水平滑动连接有呈圆柱形结构的所述固定杆(53)，所述固定杆(53)的表面焊接有位于所述推槽(57)处的所述推块(52)，所述推块(52)与所述安装壳(51)之间夹持有缠绕在所述固定杆(53)表面的所述弹簧(56)，所述固定杆(53)的一端嵌入所述固定壳(54)侧壁的所述固定孔(55)的内部。

5.根据权利要求4所述的一种带有滤水功能的湿垃圾转移装置，其特征在于：所述压水机构(3)包括压板(31)、压槽(32)、防护板(33)、橡胶垫(34)、滑板(35)、侧板(36)、压簧(37)及挤压块(38)，所述固定板(14)的表面相对焊接有两个所述侧板(36)，两个所述侧板(36)的内部均滑动连接有截面呈“T”形结构的所述滑板(35)，所述滑板(35)与所述侧板(36)之间均夹持有所述压簧(37)，两个所述滑板(35)的顶部焊接有所述压板(31)，所述压板(31)的顶部开设有所述压槽(32)，所述压板(31)的表面粘接有所述橡胶垫(34)，背离所述踏板(13)一端的所述压板(31)的侧壁倾斜焊接有所述防护板(33)，所述压板(31)的底部焊接有呈长方体结构的所述挤压块(38)，所述挤压块(38)的宽度小于两个所述滑板(35)之间的距离。

6.根据权利要求5所述的一种带有滤水功能的湿垃圾转移装置，其特征在于：所述滤水机构(4)包括滤板(41)、漏水口(42)、安装块(43)、安装槽(44)、底槽(45)、卡板(46)及拉簧(47)，所述固定板(14)的表面开设有呈矩形结构的所述底槽(45)，所述固定板(14)的其中一个内壁开设有所述安装槽(44)，所述滤板(41)的两个侧壁均焊接有所述安装块(43)，所述滤板(41)的其中一个侧壁的所述安装块(43)嵌入所述安装槽(44)的内部，所述固定板(14)的另一个内壁滑动连接有截面呈“L”形结构的所述卡板(46)，所述卡板(46)与所述固定板(14)之间夹持有所述拉簧(47)，所述滤板(41)的另一侧壁的所述安装块(43)嵌入所述卡板(46)侧壁的开口处，所述滤板(41)的表面等距开设有用于对湿垃圾中挤出的水进行排放的所述漏水口(42)。
