售价 : 1800元

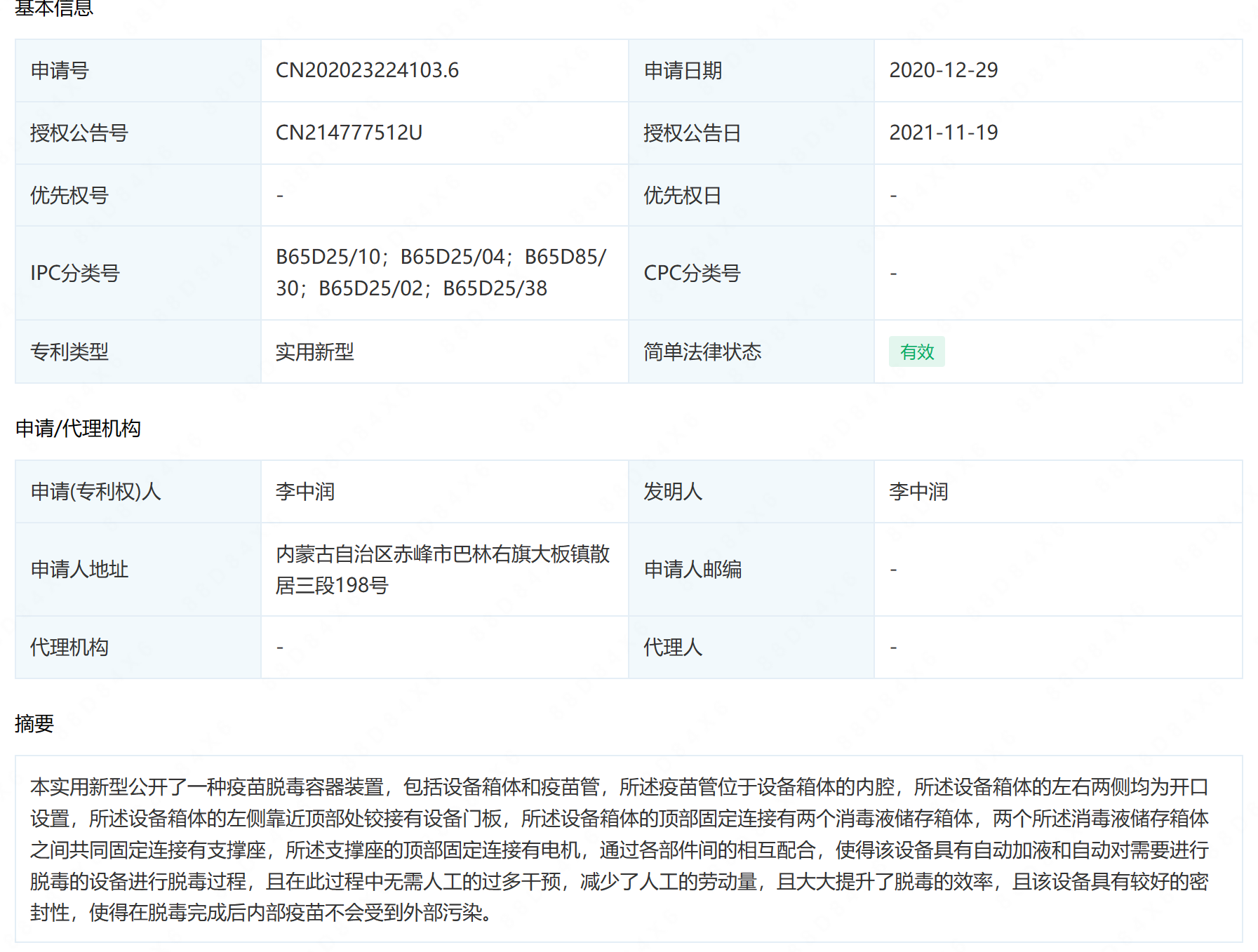

摘要： : 本实用新型公开了一种疫苗脱毒容器装置，包括设备箱体和疫苗管，所述疫苗管位于设备箱体的内腔，所述设备箱体的左右两侧均为开口设置，所述设备箱体的左侧靠近顶部处铰接有设备门板，所述设备箱体的顶部固定连接有两个消毒液储存箱体，两个所述消毒液储存箱体之间共同固定连接有支撑座，所述支撑座的顶部固定连接有电机，通过各部件间的相互配合，使得该设备具有自动加液和自动对需要进行脱毒的设备进行脱毒过程，且在此过程中无需人工的过多干预，减少了人工的劳动量，且大大提升了脱毒的效率，且该设备具有较好的密封性，使得在脱毒完成后内部疫苗不会受到外部污染。

详情： :

1.一种疫苗脱毒容器装置，包括设备箱体(1)和疫苗管(12)，所述疫苗管(12)位于设备箱体(1)的内腔，其特征在于：所述设备箱体(1)的左右两侧均为开口设置，所述设备箱体(1)的左侧靠近顶部处铰接有设备门板(20)，所述设备箱体(1)的顶部固定连接有两个消毒液储存箱体(2)，两个所述消毒液储存箱体(2)之间共同固定连接有支撑座(4)，所述支撑座(4)的顶部固定连接有电机(27)，两个所述消毒液储存箱体(2)靠近设备箱体(1)的中心处的一侧分别插接有传输管道(24)，两个所述消毒液储存箱体(2)之间设有压力管(18)，所述压力管(18)的顶端为开口设置，所述压力管(18)的外侧边缘靠近顶端处固定连接有密封帽(16)，所述密封帽(16)的顶部靠近中心处开设有第一穿孔，所述第一穿孔的内腔贯穿有压力杆(8)，所述压力杆(8)的顶端铰接有活动杆(5)，所述活动杆(5)的顶端处开设有第二穿孔，所述第二穿孔的内腔贯穿有固定杆(15)，所述固定杆(15)的后端固定连接有转盘(7)，所述转盘(7)的中心处插接有第一转轴(6)，所述第一转轴(6)的后端与电机(27)的动力输出轴固定连接，所述压力杆(8)的底端插接在压力管(18)的内腔并固定连接有压力块(21)，所述传输管道(24)靠近设备箱体(1)中心处的一端分别插接在压力管(18)的左右两侧,两个所述消毒液储存箱体(2)通过传输管道(24)与压力管(18)相互贯通设置，两个所述传输管道(24)的内腔靠近中心处均固定连接有两个固定块(26)，两个所述固定块(26)靠近压力管(18)的一侧固定连接有弹簧(23)，所述弹簧(23)靠近压力管(18)的一端固定连接有开合板(22)，所述开合板(22)靠近固定块(26)的一端与固定块(26)相互铰接，所述压力管(18)的底端处插接有喷管(25)，所述喷管(25)与压力管(18)之间为相互贯通设置，所述喷管(25)的底端贯穿设备箱体(1)的顶部并固定连接有喷液板(19)，所述喷液板(19)的底部开设有若干个喷水孔，所述设备箱体(1)的顶部靠近右侧处开设有矩形开口，所述矩形开口的内腔贯穿有密封板(9)，所述设备箱体(1)的内腔底部靠近右侧处开设有矩形凹槽，所述密封板(9)的底部插接在矩形凹槽的内腔，所述设备箱体(1)的内腔靠近底部处固定连接有滑槽(14)，所述设备箱体(1)的内腔有消毒盒(11)，所述消毒盒(11)的顶部为开口设置，且所述消毒盒(11)的内腔靠近顶部处固定连接有卡接支架(10)，所述卡接支架(10)上开设有若干个通孔，所述消毒盒(11)的前后侧靠近底部处均活动连接有若干个滚轮(13)，若干个所述滚轮(13)的底部均与滑槽(14)的顶部相互贴合设置，所述设备箱体(1)的底部固定连接有若干个万向轮(17)。

2.根据权利要求1所述的一种疫苗脱毒容器装置，其特征在于：两个所述消毒液储存箱体(2)以设备箱体(1)的中心为对称轴呈左右对称设置，且两个所述消毒液储存箱体(2)的顶部均开设有第一开口，所述第一开口的顶部远离设备箱体(1)中心处的一侧处铰接有箱盖(3)。

3.根据权利要求1所述的一种疫苗脱毒容器装置，其特征在于：所述压力块(21)的外侧边缘套设有橡皮圈，且所述橡皮圈与压力管(18)的内腔侧壁相互贴合设置。

4.根据权利要求1所述的一种疫苗脱毒容器装置，其特征在于：两个所述固定块(26)以传输管道(24)的中心为对称轴呈上下对称设置。

5.根据权利要求1所述的一种疫苗脱毒容器装置，其特征在于：若干个所述喷水孔以喷液板(19)的中心为中心轴呈矩形阵列状排列。

6.根据权利要求1所述的一种疫苗脱毒容器装置，其特征在于：若干个所述疫苗管(12)均贯穿相邻的通孔的内腔，若干个所述疫苗管(12)从左至右依次呈线性排列。

7.根据权利要求1所述的一种疫苗脱毒容器装置，其特征在于：所述消毒盒(11)的内腔底部开设有若干个排水孔，若干个所述排水孔以消毒盒(11)的顶部中心为中心轴呈矩形阵列状排列。
