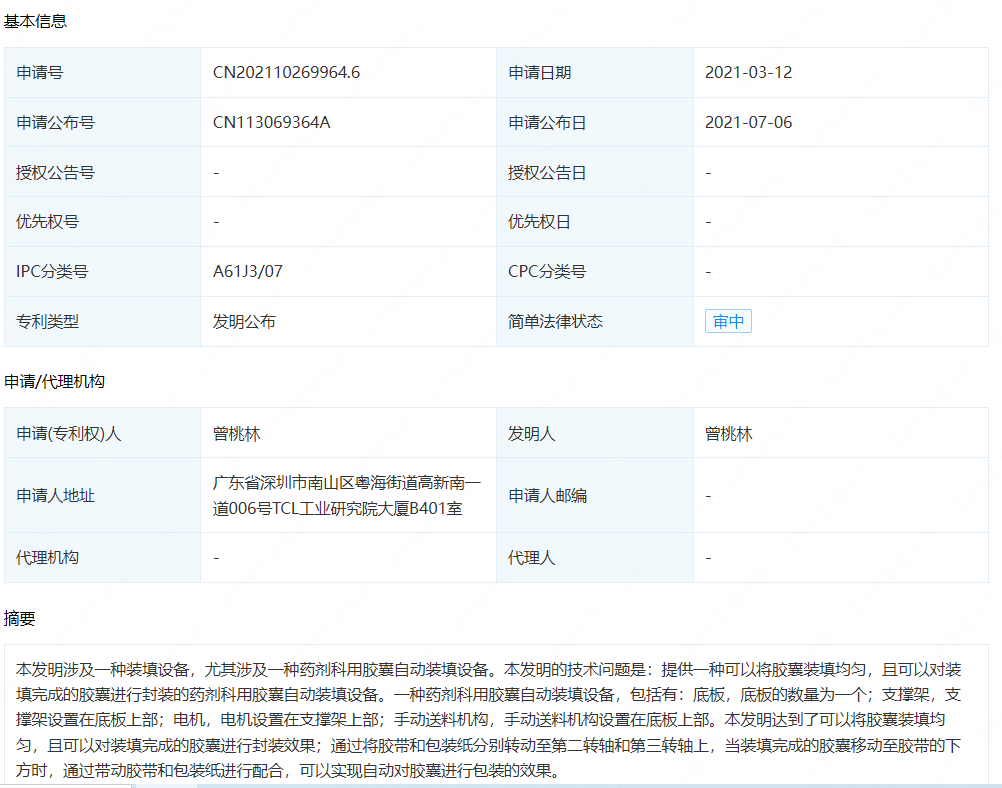

摘要： : 本发明涉及一种装填设备，尤其涉及一种药剂科用胶囊自动装填设备。本发明的技术问题是：提供一种可以将胶囊装填均匀，且可以对装填完成的胶囊进行封装的药剂科用胶囊自动装填设备。一种药剂科用胶囊自动装填设备，包括有：底板，底板的数量为一个；支撑架，支撑架设置在底板上部；电机，电机设置在支撑架上部；手动送料机构，手动送料机构设置在底板上部。本发明达到了可以将胶囊装填均匀，且可以对装填完成的胶囊进行封装效果；通过将胶带和包装纸分别转动至第二转轴和第三转轴上，当装填完成的胶囊移动至胶带的下方时，通过带动胶带和包装纸进行配合，可以实现自动对胶囊进行包装的效果。

详情： :

1.一种药剂科用胶囊自动装填设备，其特征是，包括有：底板（1），底板（1）的数量为一个；支撑架（2），支撑架（2）设置在底板（1）上部；电机（3），电机（3）设置在支撑架（2）上部；手动送料机构（4），手动送料机构（4）设置在底板（1）上部；下料机构（5），下料机构（5）设置在手动送料机构（4）上部。

2.按照权利要求1所述的一种药剂科用胶囊自动装填设备，其特征是，手动送料机构（4）包括有：滑轨（41），滑轨（41）设对称式置在底板（1）上部；第一滑块（42），第一滑块（42）设置在两侧的滑轨（41）之间；托板（43），托板（43）设置在第一滑块（42）上部中间。

3.按照权利要求2所述的一种药剂科用胶囊自动装填设备，其特征是，下料机构（5）包括有：第一固定柱（51），第一固定柱（51）设置在两侧的滑轨（41）之间；下料箱（52），下料箱（52）设置在第一固定柱（51）中间；第一转轴（53），第一转轴（53）转动式设置在下料箱（52）中；转板（54），转板（54）设置在第一转轴（53）上，转板（54）的数量为三个；限位板（55），限位板（55）设置在第一转轴（53）上，限位板（55）的数量为两个，转板（54）与限位板（55）间隔分布；第一单向齿轮（56），第一单向齿轮（56）设置在第一转轴（53）上；第一齿条（57），第一齿条（57）设置在后侧的第一滑块（42），第一齿条（57）与第一单向齿轮（56）啮合。

4.按照权利要求3所述的一种药剂科用胶囊自动装填设备，其特征是，还包括有自动送料机构（6），自动送料机构（6）包括有：第二固定柱（61），第二固定柱（61）对称式设置在底板（1）上部中间；丝杆（62），丝杆（62）转动式设置在两侧的第二固定柱（61）之间，丝杆（62）与电机（3）的输出轴连接；第二滑块（63），第二滑块（63）螺纹式设置在丝杆（62）上，第二滑块（63）与第一滑块（42）连接。

5.按照权利要求4所述的一种药剂科用胶囊自动装填设备，其特征是，还包括有夹紧机构（7），夹紧机构（7）包括有：弹性件（72），弹性件（72）设置在托板（43）上；推杆（73），推杆（73）滑动式设置在托板（43）上；夹板（71），夹板（71）均设置在推杆（73）上，夹板（71）与弹性件（72）连接；第一楔形块（74），第一楔形块（74）设置在推杆（73）下侧；第二楔形块（75），第二楔形块（75）对称式设置在底板（1）上部，第一楔形块（74）与第二楔形块（75）配合。

6.按照权利要求5所述的一种药剂科用胶囊自动装填设备，其特征是，还包括有封装机构（8），封装机构（8）包括有：第二齿条（81），第二齿条（81）设置在第一滑块（42）上；第一连杆（88），第一连杆（88）设置在下料箱（52）侧部；废纸箱（86），废纸箱（86）设置在第一连杆（88）上；第三转轴（85），第三转轴（85）转动式设置在废纸箱（86）内；第二连杆（89），第二连杆（89）对称式设置在废纸箱（86）上；胶带箱（84），胶带箱（84）设置在两侧的第二连杆（89）上；第二转轴（83），第二转轴（83）转动式设置在胶带箱（84）内；传动组件（87），传动组件（87）设置在第二转轴（83）与第三转轴（85）之间；第二单向齿轮（82），第二单向齿轮（82）设置在第二转轴（83）上，第二单向齿轮（82）与第二齿条（81）啮合。

7.按照权利要求6所述的一种药剂科用胶囊自动装填设备，其特征是，还包括有切割机构（9），切割机构（9）包括有：第三固定柱（91），第三固定柱（91）设置在两侧的滑轨（41）之间；滑动杆（92），滑动杆（92）滑动式设置在第三固定柱（91）上；第三连杆（93），第三连杆（93）设置在两个滑动杆（92）下侧，第三连杆（93）与第三固定柱（91）之间对称设有弹性件；切割组件（94），切割组件（94）转动式设置在第三连杆（93）上；第三楔形块（95），第三楔形块（95）设置在第三连杆（93）上；第四楔形块（96），第四楔形块（96）设置在第一滑块（42）上，第三楔形块（95）与第四楔形块（96）配合。

8.按照权利要求1所述的一种药剂科用胶囊自动装填设备，其特征是，电机（3）为伺服电机。
