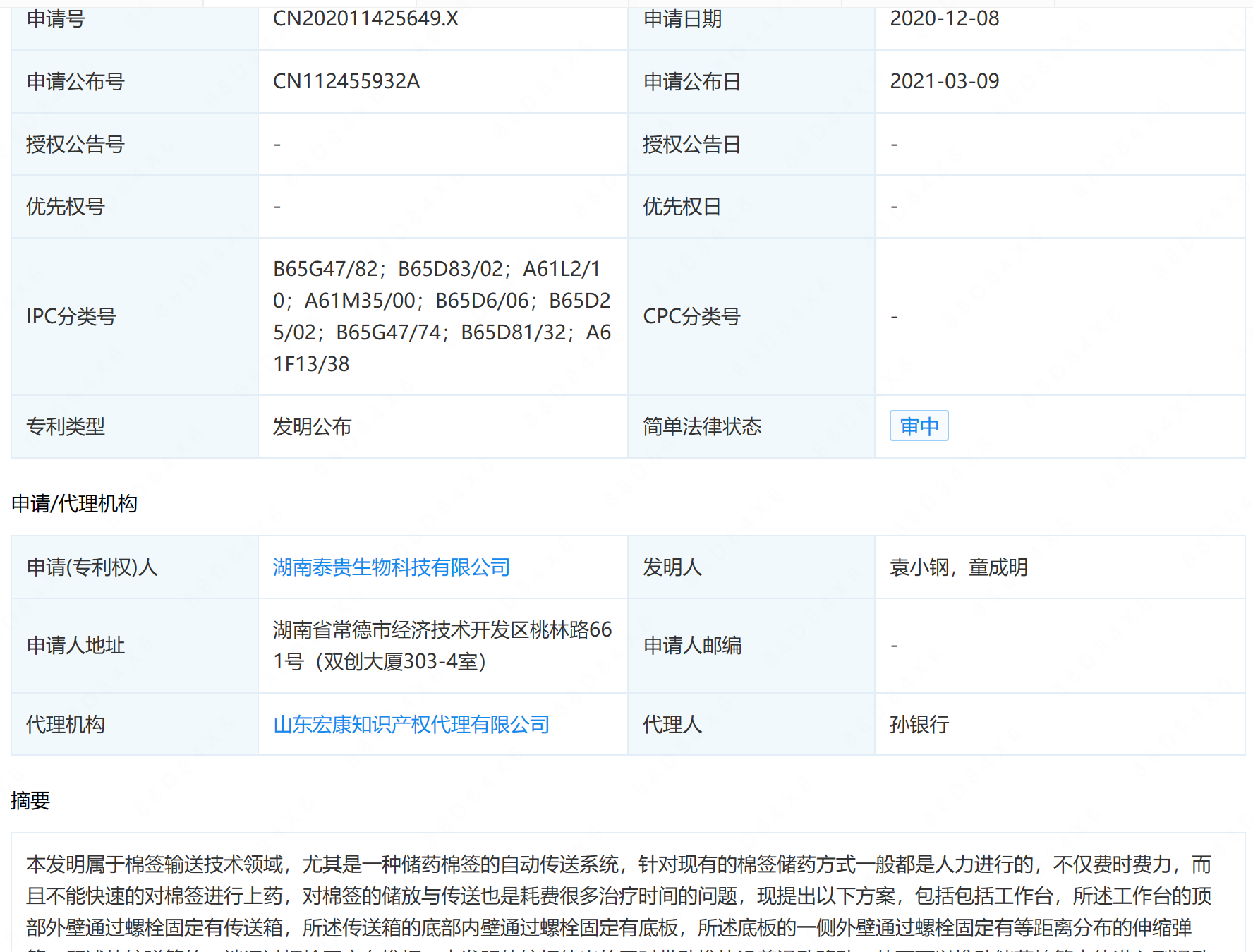

摘要： : 本发明属于棉签输送技术领域，尤其是一种储药棉签的自动传送系统，针对现有的棉签储药方式一般都是人力进行的，不仅费时费力，而且不能快速的对棉签进行上药，对棉签的储放与传送也是耗费很多治疗时间的问题，现提出以下方案，包括包括工作台，所述工作台的顶部外壁通过螺栓固定有传送箱，所述传送箱的底部内壁通过螺栓固定有底板，所述底板的一侧外壁通过螺栓固定有等距离分布的伸缩弹簧，所述伸缩弹簧的一端通过螺栓固定有推板。本发明伸缩杆伸出的同时带动推块沿着滑孔移动，从而可以推动储药棉签本体进入到滑孔中，此时储药棉签本体进入到传送槽中，人们可以拿住储药棉签本体通过传送槽到达喷药管处，然后启动喷药机构对储药棉签本体进行上药。

详情： :

1.一种储药棉签的自动传送系统，其特征在于，包括工作台(6)，所述工作台(6)的顶部外壁通过螺栓固定有传送箱(3)，所述传送箱(3)的底部固定安装有底板(17)，所述底板(17)的一侧外壁设有若干等距离分布的伸缩弹簧(2)，所述伸缩弹簧(2)的一端与底板(17)固定连接，所述伸缩弹簧(2)的另一端固定连接有推板(24)；所述底板(17)上还等距离分布的储药棉签本体(15)，所述底板(17)的顶部外壁侧边处开有滑孔(14)，所述储药棉签的自动传送系统还包括设置于传送箱(3)的一侧的安装筒(4)，所述安装筒(4)的内壁固定安装有伸缩杆(10)，所述伸缩杆(10)的神缩端固定连接有推块，所述伸缩杆(10)的伸缩端与推块之间还套接有复位弹簧(8)；所述传送箱(3)的一侧外壁固定有安装盒，所述安装盒的内壁通过轴承连接有传动齿轮(11)，所述推块的边沿处固定连接有与传动齿轮(11)相互配合的连接杆(9)，所述传动齿轮(11)转动时拨动连接杆(9)；所述传送箱(3)的一侧外壁固定安装有安装块，所述安装块的外壁通过轴承连接有与传动齿轮(11)相配合的拨杆(12)，拨动拨杆(12)，所述拨杆(12)驱动传动齿轮(11)转动。

2.根据权利要求1所述的一种储药棉签的自动传送系统，其特征在于，所述工作台(6)的顶部外壁分别通过螺栓固定有药水储存箱(20)和废液储存箱(19)，所述药水储存箱(20)和废液储存箱(19)的顶部外壁开有传送槽(7)，所述传送槽(7)的内壁开有连接孔，所述连接孔的内壁插接有喷药管，所述工作台(6)的一边外壁设置有喷药机构，所述喷药机构通过喷药管与连接孔连通。

3.根据权利要求2所述的一种储药棉签的自动传送系统，其特征在于，所述喷药机构包括增压泵(22)，所述增压泵(22)的输入端套接有吸液管(21)，所述喷药管插接于增压泵(22)的输出端。

4.根据权利要求1所述的一种储药棉签的自动传送系统，其特征在于，所述传送箱(3)的两侧内壁均开有滑槽，且所述滑槽的内壁通过螺栓固定有滑轨(23)，所述推板(24)的两侧外壁均与滑轨(23)的内壁形成滑动配合，所述推板(24)沿滑轨(23)在传送箱(3)内部滑动。

5.根据权利要求4所述的一种储药棉签的自动传送系统，其特征在于，所述传送箱(3)的顶部外壁通过铰链连接有压板(1)，且所述压板(1)的一边外壁开有固定孔(13)，所述传送箱(3)的一边外壁开有插接孔，所述插接孔的内壁插接有固定杆(18)，所述固定杆(18)和固定孔(13)配合使用。

6.根据权利要求5所述的一种储药棉签的自动传送系统，其特征在于，所述压板(1)的底部外壁开有安装槽，且所述安装槽的内壁通过螺栓固定有等距离分布的紫外线杀菌灯(16)。

7.根据权利要求6所述的一种储药棉签的自动传送系统，其特征在于，所述传送箱(3)的一边外壁开有滑动槽，且所述滑动槽的内壁通过螺栓固定有滑动轨，滑动轨的内壁滑动连接有储存抽屉(5)。

8.根据权利要求2所述的一种储药棉签的自动传送系统，其特征在于，所述药水储存箱(20)的一侧外壁开有安装孔，且所述安装孔的内壁插接有进液管，所述进液管与药水储存箱(20)的内部连通。
