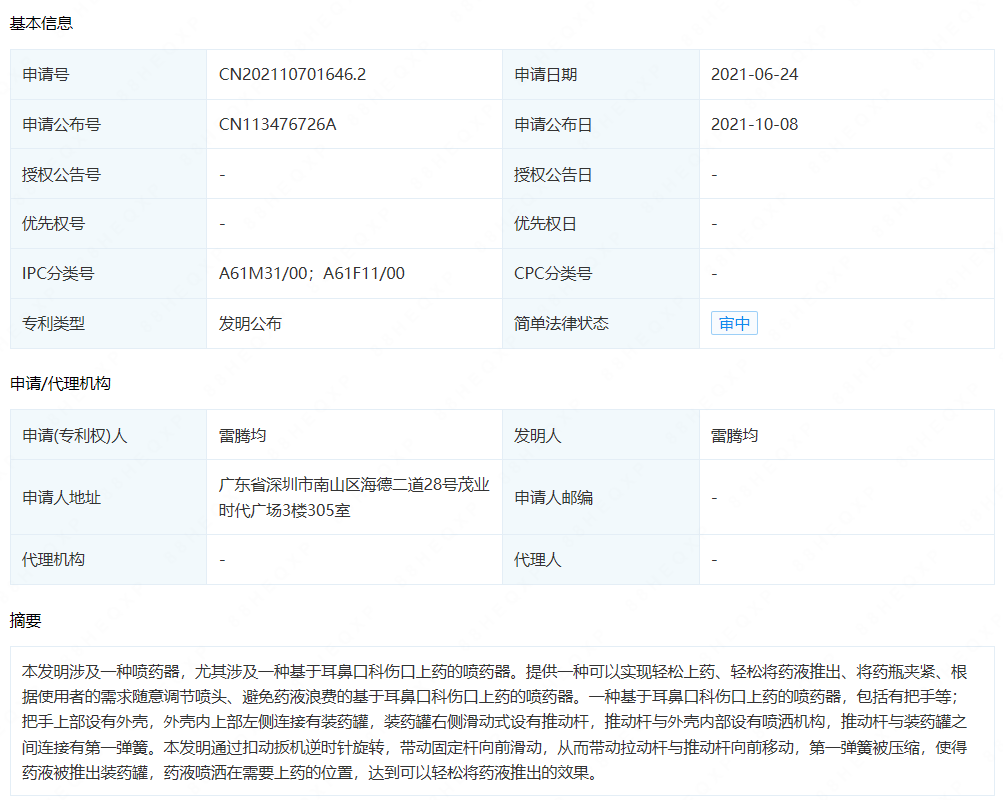

摘要： : 本发明涉及一种喷药器，尤其涉及一种基于耳鼻口科伤口上药的喷药器。提供一种可以实现轻松上药、轻松将药液推出、将药瓶夹紧、根据使用者的需求随意调节喷头、避免药液浪费的基于耳鼻口科伤口上药的喷药器。一种基于耳鼻口科伤口上药的喷药器，包括有把手等；把手上部设有外壳，外壳内上部左侧连接有装药罐，装药罐右侧滑动式设有推动杆，推动杆与外壳内部设有喷洒机构，推动杆与装药罐之间连接有第一弹簧。本发明通过扣动扳机逆时针旋转，带动固定杆向前滑动，从而带动拉动杆与推动杆向前移动，第一弹簧被压缩，使得药液被推出装药罐，药液喷洒在需要上药的位置，达到可以轻松将药液推出的效果。

详情： :

1.一种基于耳鼻口科伤口上药的喷药器，其特征是：包括有：把手（1），把手（1）上部设有外壳（11）；装药罐（5），外壳（11）内上部一侧连接有装药罐（5）；推动杆（3），装药罐（5）一侧滑动式设有推动杆（3）；喷洒机构（2），推动杆（3）与外壳（11）内部设有喷洒机构（2）；第一弹簧（4），推动杆（3）与装药罐（5）之间连接有第一弹簧（4），第一弹簧（4）套在推动杆（3）上；固定机构（6），外壳（11）上部一侧设有固定机构（6）。

2.按照权利要求1所述的一种基于耳鼻口科伤口上药的喷药器，其特征是：喷洒机构（2）包括有：拉动杆（23），推动杆（3）一侧对称设有拉动杆（23）；滑套（24），外壳（11）上部一侧对称设有两个滑套（24），拉动杆（23）与滑套（24）滑动式连接；固定杆（25），拉动杆（23）一侧均设有固定杆（25）；第一转轴（22），固定杆（25）下部一侧之间转动式设有第一转轴（22）；扳机（21），第一转轴（22）上设有扳机（21），扳机（21）与外壳（11）滑动式连接。

3.按照权利要求2所述的一种基于耳鼻口科伤口上药的喷药器，其特征是：固定机构（6）包括有：第一固定块（61），外壳（11）上部一侧对称设有第一固定块（61）；连接杆（64），第一固定块（61）上部均对称滑动式设有连接杆（64）；夹紧块（62），两侧的连接杆（64）之间均连接有夹紧块（62）；第二弹簧（63），夹紧块（62）与第一固定块（61）之间均对称连接有第二弹簧（63），第二弹簧（63）套在连接杆（64）上。

4.按照权利要求3所述的一种基于耳鼻口科伤口上药的喷药器，其特征是：还包括有防触组件（7），防触组件（7）包括有：第二固定块（71），外壳（11）下部一侧设有第二固定块（71）；第一阻挡块（72），第二固定块（71）两侧均滑动式设有第一阻挡块（72）；第三弹簧（73），第二固定块（71）与第一阻挡块（72）之间均连接有第三弹簧（73），第三弹簧（73）套在第一阻挡块（72）上；第二阻挡块（76），外壳（11）下部一侧对称设有第二阻挡块（76）；滑块（75），第一阻挡块（72）外侧均滑动式设有滑块（75）；第一拨动块（74），滑块（75）外侧均设有第一拨动块（74），第二阻挡块（76）与第一拨动块（74）相互配合。

5.按照权利要求4所述的一种基于耳鼻口科伤口上药的喷药器，其特征是：还包括有转换组件（8），转换组件（8）包括有：齿条（86），外壳（11）一侧中间滑动式设有齿条（86）；限位架（87），齿条（86）上部一侧设有限位架（87）；支撑架（89），外壳（11）内下部一侧设有支撑架（89）；第二齿轮（85），支撑架（89）上部转动式设有第二齿轮（85），第二齿轮（85）与齿条（86）相啮合；第二转轴（88），装药罐（5）下部一侧转动式设有第二转轴（88）；第一齿轮（84），第二转轴（88）一侧设有第一齿轮（84）；喷头（81），第二转轴（88）一侧上下对称设有喷头（81）；雾化器（82），上侧的喷头（81）内部一侧设有雾化器（82）；滤网（83），上侧喷头（81）内部中间设有滤网（83）；第三转轴（811），装药罐（5）下部一侧转动式设有第三转轴（811）；第三齿轮（810），第三转轴（811）一侧设有第三齿轮（810），第三齿轮（810）与第一齿轮（84）和第二齿轮（85）相互啮合。

6.按照权利要求5所述的一种基于耳鼻口科伤口上药的喷药器，其特征是：还包括有阻挡组件（9），阻挡组件（9）包括有：固定架（96），装药罐（5）一侧固定架（96）；传动轮（93），设有装药罐（5）一侧对称转动式设有传动轮（93），一侧传动轮（93）传动轴与固定架（96）转动式连接；第二拨动块（95），一侧传动轮（93）传动轴一侧设有第二拨动块（95），第二拨动块（95）与限位架（87）相互配合；传动带（94），传动轮（93）之间设有传动带（94）；扭力弹簧（92），一侧传动轮（93）传动轴一侧与固定架（96）之间连接有扭力弹簧（92）；挡板（91），一侧的传动轮（93）传动轴一侧设有挡板（91）。

7.按照权利要求6所述的一种基于耳鼻口科伤口上药的喷药器，其特征是：还包括有限位组件（10），限位组件（10）设置在一侧固定杆（25）与外壳（11）内下部一侧之间。

8.按照权利要求7所述的一种基于耳鼻口科伤口上药的喷药器，其特征是：限位组件（10）包括有：楔形块（1003），一侧固定杆（25）的下部设有楔形块（1003）；第三固定块（1001），外壳（11）内下部一侧设有第三固定块（1001）；第三拨动块（1002），第三固定块（1001）上部滑动式设有第三拨动块（1002），第三拨动块（1002）与外壳（11）滑动式连接，第三拨动块（1002）与楔形块（1003）和齿条（86）相互配合。
