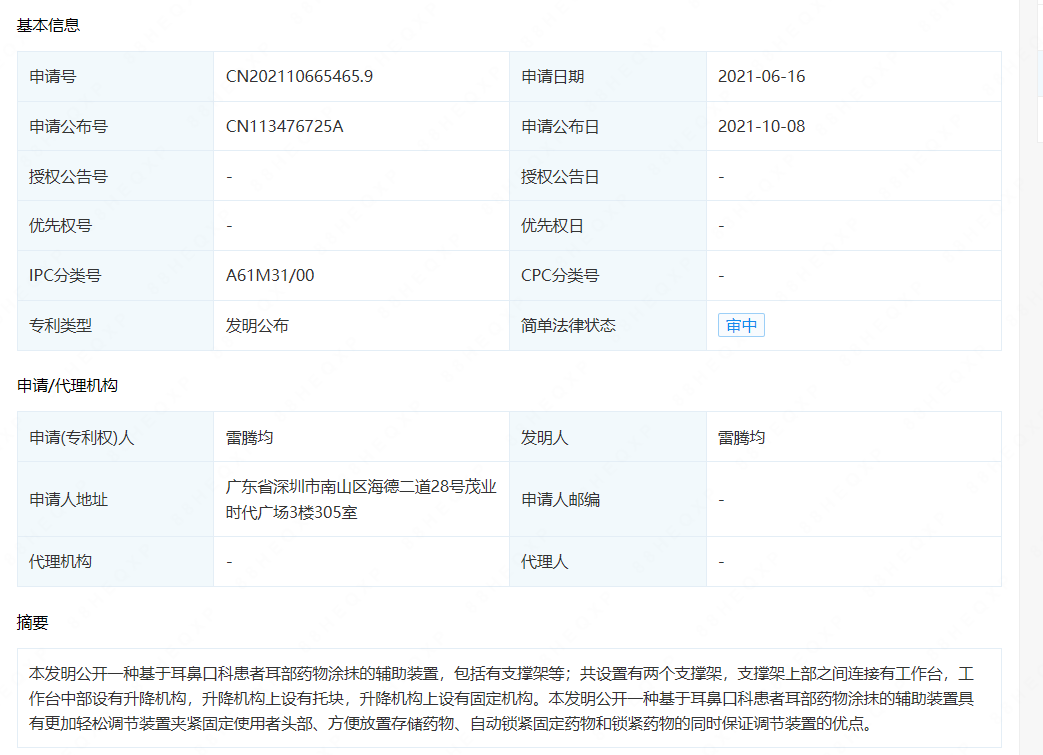

摘要： : 本发明公开一种基于耳鼻口科患者耳部药物涂抹的辅助装置，包括有支撑架等；共设置有两个支撑架，支撑架上部之间连接有工作台，工作台中部设有升降机构，升降机构上设有托块，升降机构上设有固定机构。本发明公开一种基于耳鼻口科患者耳部药物涂抹的辅助装置具有更加轻松调节装置夹紧固定使用者头部、方便放置存储药物、自动锁紧固定药物和锁紧药物的同时保证调节装置的优点。

详情： :

1.一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，包括有：支撑架（1），共设置有两个支撑架（1）；工作台（2），支撑架（1）上部之间连接有工作台（2）；升降机构（5），工作台（2）中部设有升降机构（5）；托块（3），升降机构（5）上设有托块（3）；固定机构（6），升降机构（5）上设有固定机构（6）；压块（4），固定机构（6）上设有压块（4）。

2.按照权利要求1所述的一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，升降机构（5）包括有：滑筒（51），工作台（2）内下部两侧均对称连接有滑筒（51）；滑杆（52），滑筒（51）内侧均滑动式连接有滑杆（52），滑杆（52）与工作台（2）上侧滑动式连接；固定板（53），滑杆（52）上侧之间连接有固定板（53）；固定架（54），固定板（53）上部一侧连接有固定架（54），固定架（54）上部一侧与托块（3）相连接；导杆（55），固定架（54）一侧与固定板（53）上部一侧之间连接有导杆（55）。

3.按照权利要求2所述的一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，固定机构（6）包括有：滑动杆（61），导杆（55）上滑动式连接有滑动杆（61），滑动杆（61）一侧与压块（4）相连接；固定轴（62），滑动杆（61）下部一侧连接有固定轴（62）；下夹块（63），固定轴（62）下侧转动式连接有下夹块（63）；上夹块（64），固定轴（62）上侧转动式连接有上夹块（64）；螺纹杆（65），上夹块（64）与下夹块（63）一侧之间通过螺纹配合设有螺纹杆（65）。

4.按照权利要求3所述的一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，还包括有调节机构（7），调节机构（7）包括有：丝杆（71），工作台（2）内中部一侧转动式连接有丝杆（71）；螺母（72），丝杆（71）上通过螺纹滑动式连接有螺母（72）；连杆（74），螺母（72）一侧连接有连杆（74），连杆（74）与工作台（2）上侧滑动式连接，连杆（74）上侧与固定板（53）相连接；遮挡框（77），工作台（2）中部上下两侧之间连接有遮挡框（77）；轴承座（75），遮挡框（77）下部一侧中间连接有轴承座（75）；转轴（78），轴承座（75）内侧转动式连接有转轴（78）；锥齿轮（73），转轴（78）一侧和丝杆（71）下侧均连接有锥齿轮（73），两侧锥齿轮（73）相互啮合，丝杆（71），螺母（72），锥齿轮（73）和连杆（74）均位于遮挡框（77）内侧；转轮（76），转轴（78）一侧连接有转轮（76）。

5.按照权利要求4所述的一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，还包括有储物组件（8），储物组件（8）设置在工作台（2）内部两侧。

6.按照权利要求5所述的一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，储物组件（8）包括有：第一安装框（81），工作台（2）内部一侧连接有第一安装框（81）；第二安装框（82），工作台（2）内部一侧连接有第二安装框（82）；第一滑轨（83），第一安装框（81）内对称间隔均匀连接有四根第一滑轨（83）；第一滚轮（84），第一滑轨（83）内侧均滑动式连接有第一滚轮（84）；第一储物框（85），同平面两侧第一滚轮（84）之间均转动式连接有第一储物框（85）；第二滑轨（86），第二安装框（82）内两侧均上下对称连接有第二滑轨（86）；第二滚轮（87），第二滑轨（86）内侧均滑动式连接有第二滚轮（87）；第二储物框（88），两侧第二滚轮（87）之间均转动式连接有第二储物框（88）。

7.按照权利要求6所述的一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，还包括有卡位组件（9），卡位组件（9）包括有：电动推杆（91），遮挡框（77）内下部一侧安装有电动推杆（91）；接触架（92），电动推杆（91）伸缩杆上侧连接有接触架（92）；异形槽（97），遮挡框（77）内中部一侧对称连接有异形槽（97），异形槽（97）与接触架（92）相互配合；导向轨（93），第二安装框（82）内中部一侧对称连接有导向轨（93），第一安装框（81）内一侧也上下对称连接有导向轨（93）；第一卡位杆（94），一侧导向轨（93）之间滑动式连接有第一卡位杆（94），第一卡位杆（94）与一侧异形槽（97）相连接；第二卡位杆（96），一侧导向轨（93）之间滑动式连接有第二卡位杆（96），第二卡位杆（96）与一侧异形槽（97）相连接；卡套（95），第一储物框（85）和第二储物框（88）一侧均连接有卡套（95），卡套（95）与第一卡位杆（94）和第二卡位杆（96）相互配合。

8.按照权利要求7所述的一种基于耳鼻口科患者耳部药物涂抹的辅助装置，其特征是，限位组件（10）包括有：导向架（101），工作台（2）内下部一侧对称连接有导向架（101）；接触杆（102），导向架（101）上均滑动式连接有接触杆（102）；弹簧（103），接触杆（102）与导向架（101）之间均连接有弹簧（103），弹簧（103）套在导向架（101）上；接触块（104），第一卡位杆（94）与第二卡位杆（96）下侧均连接有接触块（104），接触块（104）与接触杆（102）相互配合；限位块（105），接触杆（102）内侧均连接有限位块（105）；限位轮（106），转轴（78）中部连接有限位轮（106），限位块（105）与限位轮（106）相互配合。
