售价 : 1.95万元

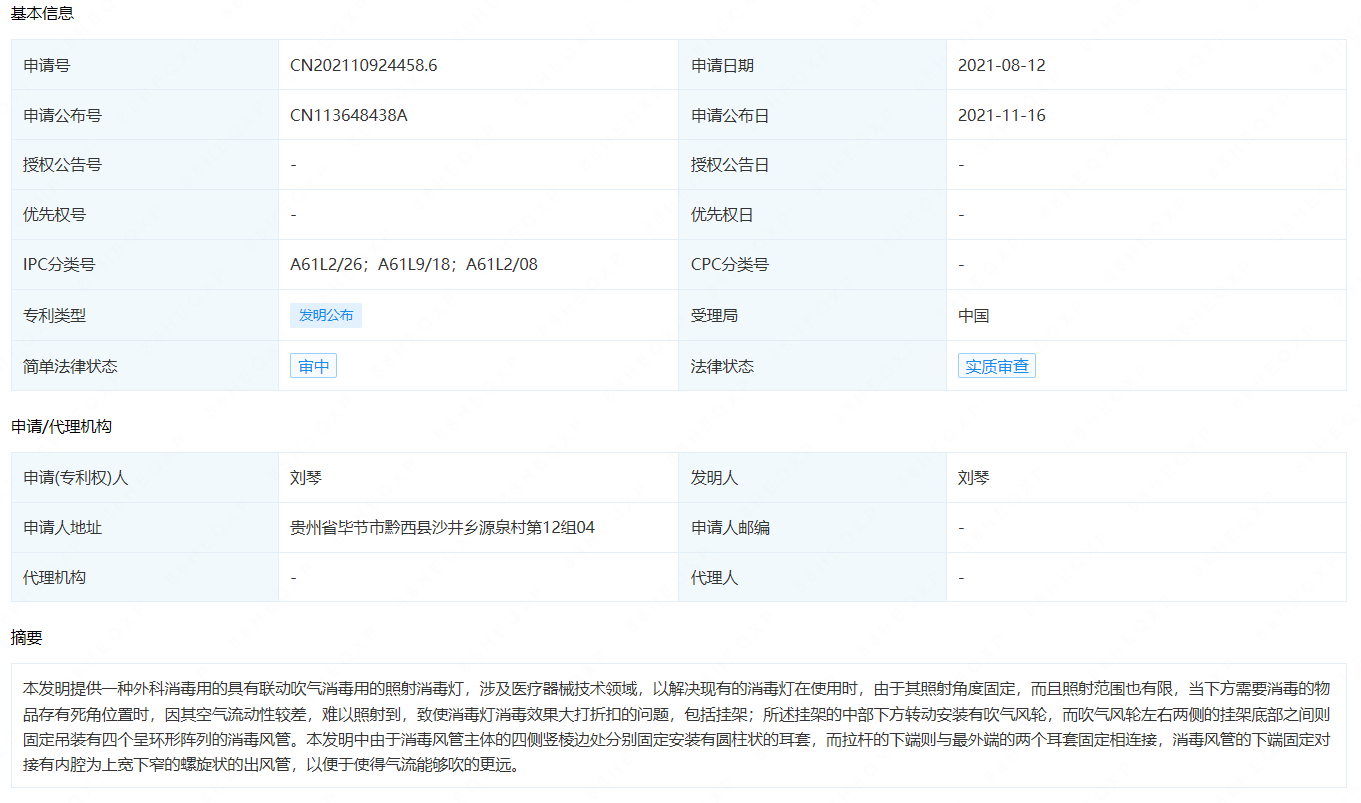

摘要： : 本发明提供一种外科消毒用的具有联动吹气消毒用的照射消毒灯，涉及医疗器械技术领域，以解决现有的消毒灯在使用时，由于其照射角度固定，而且照射范围也有限，当下方需要消毒的物品存有死角位置时，因其空气流动性较差，难以照射到，致使消毒灯消毒效果大打折扣的问题，包括挂架；所述挂架的中部下方转动安装有吹气风轮，而吹气风轮左右两侧的挂架底部之间则固定吊装有四个呈环形阵列的消毒风管。本发明中由于消毒风管主体的四侧竖棱边处分别固定安装有圆柱状的耳套，而拉杆的下端则与最外端的两个耳套固定相连接，消毒风管的下端固定对接有内腔为上宽下窄的螺旋状的出风管，以便于使得气流能够吹的更远。

详情： :

1.一种外科消毒用的具有联动吹气消毒用的照射消毒灯,其特征在于:包括挂架(1);所述挂架(1)的中部下方转动安装有吹气风轮(2),而吹气风轮(2)左右两侧的挂架(1)底部之间则固定吊装有四个呈环形阵列的消毒风管(3);所述消毒风管(3)之间通过连接板(4)固定相连接;所述消毒风管(3)的外端侧壁上竖向固定安装有消毒灯(5);所述消毒风管(3)中竖向转动安装有内送风轮轴(6),其内送风轮轴(6)的上端与吹气风轮(2)的边缘位置相咬合;所述消毒灯(5)包括灯管(501),所述消毒灯(5)主体的下端分别通过两根U状的灯管(501)与消毒风管(3)左右侧壁中固定相连通。

2 .如权利要求1所述外科消毒用的具有联动吹气消毒用的照射消毒灯,其特征在于:所述挂架(1)包括电机(101)和拉杆(102),所述挂架(1)顶部平面的中部竖向倒置安装有电机(101),其电机(101)的转轴下端通过联轴器与下方的吹气风轮(2)转动相连接,挂架(1)底部平面的左右两端分别通过两根前后相互平行的拉杆(102)与下方的消毒风管(3)的外端侧壁两端固定相连接。

3 .如权利要求1所述外科消毒用的具有联动吹气消毒用的照射消毒灯,其特征在于:所述吹气风轮(2)包括唇沿(201)和刮片(202),所述吹气风轮(2)的外端边沿处固定安装外延的唇沿(201),唇沿(201)的外端与内送风轮轴(6)的上端相咬合,吹气风轮(2)的底面上呈环形阵列设置有六个间隔均匀的刮片(202)。

4 .如权利要求1所述外科消毒用的具有联动吹气消毒用的照射消毒灯,其特征在于:所述消毒风管(3)包括耳套(301)和出风管(302),所述消毒风管(3)主体的四侧竖棱边处分别固定安装有圆柱状的耳套(301),而拉杆(102)的下端则与最外端的两个耳套(301)固定相连接,消毒风管(3)的下端固定对接有内腔为上宽下窄的螺旋状的出风管(302)。

5 .如权利要求1所述外科消毒用的具有联动吹气消毒用的照射消毒灯,其特征在于:所述灯管(501)的内端伸至于消毒风管(3)的内腔中。

6 .如权利要求1所述外科消毒用的具有联动吹气消毒用的照射消毒灯,其特征在于:所述内送风轮轴(6)包括从动轮(601),所述内送风轮轴(6)的上端与吹气风轮(2)相对应的位置处固定安装有从动轮(601),其从动轮(601)的轮槽与吹气风轮(2)的唇沿(201)相互咬合。

7 .如权利要求1所述外科消毒用的具有联动吹气消毒用的照射消毒灯,其特征在于:所述内送风轮轴(6)还包括内风轮(602),所述内送风轮轴(6)内腔中部与消毒灯(5)相对应的位置处固定安装有螺旋锥状的内风轮(602)。
